ステンレス鋼フランジ、ASME A182規格、材質 F316 / F316L、サイズ 1/2'', 1'', 1 1/2'', 2'', RF, FF, B16.5

ステンレス鋼フランジ、ASME A182規格、材質F316 / F316L、サイズ1/2インチ、1インチ、1 1/2インチ、2インチ、RF、FF、B16.5

ASTM A182 F316およびF316Lは、腐食性環境で使用される配管プロセスで一般的に使用される鍛造ステンレス鋼フランジのグレードです。ASTM A182グレードF316は、F04よりもクロム含有量が高く、特に塩化物イオン腐食に対する耐食性を向上させた、標準的なモリブデン含有オーステナイト系ステンレス鋼です。F316フランジは、高い引張強度、優れた延性、靭性などの優れた機械的特性で知られており、幅広い用途に適しています。

スリップオンフランジ スリップオンフランジは、一般的なタイプのパイプフランジです。これらは、パイプの端にスライドさせてから所定の位置に溶接するタイプのフランジです。これらのフランジは、低圧用途に最適です。これらは、さまざまなパイプに簡単に取り付けられ、溶接できます。溶接により、これらのパイプの製造コストが削減されます。これらは、さまざまなサイズと用途で利用できます。 なぜスリップオンフランジが溶接ネックフランジよりも好まれるのか？ 多くのユーザーにとって、スリップオンフランジは、次の理由から溶接ネックフランジよりも好まれています。 当初のコストが低いこと。 パイプを長さに切断する際の精度が低いこと。 組み立ての配置が容易であること。 内部圧力下でのスリップオンフランジの計算強度は、溶接ネックフランジの約3分の2です。

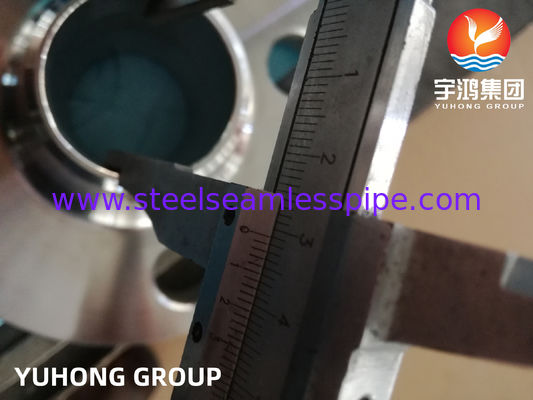

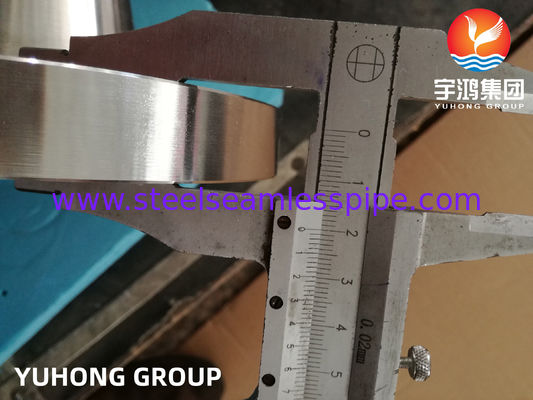

スリップオンフランジの測定方法
以下の測定を行います:

• OD: 外径
• ID: 内径
• BC: ボルトサークル
• HD: 穴径

スリップオンフランジの主な特徴：
いくつかの重要な特徴は次のとおりです:
すべてのパイプスケジュールに適合する1つのサイズ。
製造業者は、スリップオンフランジのパイプをより簡単に長さに切断できます。
このフランジの厚さが薄いため、ボルト穴の配置が容易になります。
一般的に、高圧高温環境には適していません。

スリップオンフランジの利点:
低コストの設置
切断されたパイプの精度を確保するために費やす時間が少ない
配置がやや簡単です
スリップオンフランジは、溶接前にパイプがフランジに滑り込むため、ハブが低くなっています
フランジは内外両方から溶接され、十分な強度を提供します
漏れを防ぎます

製品範囲-
サイズ： 1/8インチNBから48インチNB。
クラス： 150＃、300＃、400＃、600＃、900＃、1500＃および2500＃。
ステンレス鋼スリップオンフランジ： ASTM A 182、A 240
グレード： F 304、304L、304H、316、316L、316Ti、310、310S、321、321H、317、347、347H、904L、二相ステンレス鋼UNS S31803、2205、スーパー二相ステンレス鋼UNS S32750

炭素鋼スリップオンフランジ： ASTM A 105、ASTM A 181

合金鋼スリップオンフランジ： ASTM A 182、GR F1、F11、F22、F5、F9、F91
