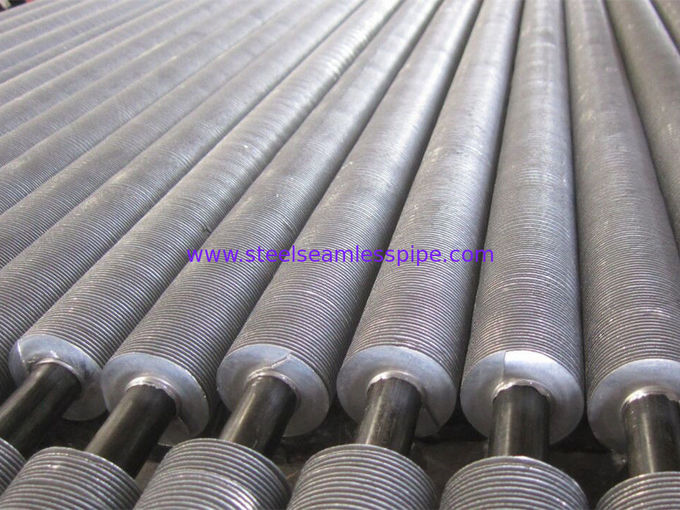

高周波によって溶接される熱交換器のひれ付き管OD 1/4" - 8" 9116MMの長さ

高周波によって溶接される熱交換器のひれ付き管OD 1/4" - 8" 9116MMの長さ

    • High Frequency Welded Heat Exchanger Fin Tube OD 1/4" - 8" 9116MM Length
    • High Frequency Welded Heat Exchanger Fin Tube OD 1/4" - 8" 9116MM Length
    • High Frequency Welded Heat Exchanger Fin Tube OD 1/4" - 8" 9116MM Length
  • High Frequency Welded Heat Exchanger Fin Tube OD 1/4" - 8" 9116MM Length

    商品の詳細:

    起源の場所: 中国
    ブランド名: YUHONG
    証明: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
    モデル番号: TP304のSU 304、1.4301

    お支払配送条件:

    最小注文数量: 1000KGS
    価格: NON
    パッケージの詳細: 木の場合の鉄の箱のパッキング
    受渡し時間: 30 日間
    支払条件: L / C、T / T
    供給の能力: 1 か月あたり 500 トン
    今すぐお問い合わせ
    詳細製品概要
    外径: 8"への1/4" TPI: 顧客の条件に従って
    名前: 熱交換器のひれ付き管 certification: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
    長さ: 9116MM 標準: ASTM A312

    熱交換器のひれ付き管ASTM A312 TP304のSU 304 1.4301 OD 1/4" ~8"長さ9116MM





    HFWの固体Finned管は高周波によって溶接される螺旋形の螺線形の固体Finned管のためにショートします

    螺旋形のFinned管はきれいなガス送管が使用される熱交換器の全範囲に高い熱効率およびコンパクト デザインの解決をデザイナーに与えます。螺旋形のfinned管は固体のおよび鋸歯状にされたタイプで製造されます。



    螺旋形の固体Finned管はらせん状に管の連続的なひれのストリップを包むことによって製造業者行います。HFの抵抗溶接は通常400のkHzの頻度を用います。管および連続的な溶接のまわりのひれの傷。ひれのストリップは管に渦巻状に傷ついて、螺線形の根に沿う基礎管への高周波電気プロセスと絶えず溶接されます。管のまわりで形作られるように張力の下で握られ、横に制限されるひれのストリップ、それによりストリップが基礎管の表面が付いている説得力がある接触にあることを確認します。連続的な溶接はマグ溶接プロセスを使用してひれのストリップが最初に管の直径のまわりで曲がり始めるポイントで応用です。



    ある特定の管または管のサイズのために、管の単位長ごとの望ましい熱伝達の表面積は長さのメートルごとのひれの/or適切なひれの高さ、ひれの厚さおよび数の指定によって得ることができます。



    HFWの固体Finned管

    この溶接された鋼鉄finned管構成はに熱交換器の塗布事実上使用することができ、高温および高圧適用に特に適します。この構成の重要な特徴は温度のすべての条件の下に管へ高いひれ側の温度に抗するひれの有効で、有効な結束および圧力および能力です。



    連続的な螺旋形のひれは高周波電気抵抗溶接によって基礎管に有効な、熱的に信頼できる結束を与えるために付します。



    技術的詳細/基盤の管の細部

    管の直径:20のmm OD分への219のmm OD最高。

    管の厚さ:最低16mmまでの2つのmm

    管材料:炭素鋼、ステンレス鋼、合金鋼、Cortenの鋼鉄、複式アパートの鋼鉄、極度の複式アパートの鋼鉄、Inconel、Chromeの高い高いニッケル及び物質的なIncolloy、CK 20および他の材料。



    ひれの細部

    ひれの厚さ:Min.最高への0.8 mm。4つのmm

    ひれの高さ:Max.1.5への分0.25" (6.35 mm)」(38のmm)

    ひれ密度:最高へのメートルごとの分43のひれ。メートルごとの287のひれ

    材料:炭素鋼、ステンレス鋼、合金鋼、Cortenの鋼鉄、複式アパートの鋼鉄およびIncolloy。



    急速な引用語句のために、plzは次の条件と送ります:

    部分の数、

    基礎管:直径、厚さ、長さおよび材料仕様書。

    ひれ:材料仕様書、タイプ(固体か鋸歯状になる)、高さ、厚さ、間隔、finned長さおよびunfinnedセクション。溶接準備の細部必要であれば。

    必要な配達期間。



    キーワード:ひれ付き管、Finned管、Finned管の螺旋形のFinned管、固体ひれ付き管、鋸歯状にされたfinned管、螺旋形の鋸歯状にされたFinned管、Tubos Aletados



    *These共通のひれ/管パターンはです。私達に20以上の版のひれおよび管の組合せがあります。より多くの情報および選択のための私に連絡して下さい
    螺旋形のひれの表面
    (管OD –管の利用できる螺旋形のひれの高さ)
    5/8の″ – 3/8の″、1/2の″および7/16の″ 1つの″ – 3/8の″、1/2の″、7/16の″および5/8の″ 1つの1/4の″ – 3/8の″、1/2の″、7/16の″および5/8の″
    15.875mm – 9.525mm、12.7mmおよび11.113mm 25.4mm – 9.525mm、12.7mm、11.113mmおよび15.875mm 31.75mm – 9.525mm、12.7mm、11.113mm、および15.875mm
    • 「L」の足の、埋め込まれたおよび他の螺旋形のひれの付属品の選択は利用できます。
    • 1つの1/4の″ (31.75mm)の管材料の供給についての私に連絡して下さい



    高周波によって溶接される熱交換器のひれ付き管OD 1/4" - 8" 9116MMの長さ





    概要Hのタイプひれの生産能力 Hのタイプひれ付き管の概要の指定
    生産設備:6台のfinning機械;
    毎日容量20トンまで;
    管OD:73のmm最高。
    管の長さ:18メートル最高。
    ひれの厚さ:1.5mm ~3.5mm
    ひれピッチ:10mm Min。


    製造工程
    正方形か長方形Hのひれは鋼鉄基礎管で溶接されます。私達はそれをHのひれのタイプ管と呼びます。


    合格基準
    顧客の公認のデッサンそして配達状態(TDC)。

    付加サービス
    、肘鍛造する、管くねり(顧客の設計による90°/180°または)。

    質テスト
    正方形またはRectangualr HのFinned管の質は流体静力学か空気テスト、渦電流テストおよび抗張テストによって内部管と外のひれ間の機械結合を確認するために保証されます。

    表面のコーティング
    水溶性のタブレットの外側赤い酸化物亜鉛隣酸塩プライマーそして内部の気化性さび止め剤(VCI)は形作ります。

    配達状態:管の端は正方形の切口、内部的に乾燥する自由な吹く正方形またはRectangualrのひれ付き管の両端にニスときれいな、外的に上塗を施してあるぎざぎざ、および空気です。

    適用:

    1. エコノマイザ、
    2. 熱交換器
    3. 海洋のボイラー

    指定:

    項目 概要材料 普及したASTM /ASME材料
    中心管材料 炭素鋼
    合金鋼
    耐熱性鋼鉄、
    ステンレス鋼
    1. 炭素鋼:A106/A179 /A192/A210等…
    2.ステンレス鋼:TP304/304L、TP316/TP316L、TP347等…
    3.合金鋼:P5、T5、P9、T9、T11、T22
    ひれ
    材料
    炭素鋼
    ステンレス鋼

    1. 炭素鋼
    2.ステンレス鋼:
    TP409/410、TP304/304L、TP316/TP316L等…




    私達が供給している次元のデータ用紙。

    Hひれの概説 私達が作る普及した指定
    管OD (mm) 25mmから73mm
    管の壁厚さ(mm) 2.5mm Min。
    管の長さ(mm) 最高18000mm。
    ひれの厚さ(mm) 1.5mmから3.5mm
    ひれピッチ(mm) 10mm Min。
    より多くの情報のための私達に電子メールを送って下さい。



    比較優位:

    1. 私達に研修会10,000平方メートル以上、6 H-FINのタイプfinning機械を含む、毎日の放出容量20トンまであります。
    2. YUHONGのひれのH Finned管の正方形は高圧ボイラーのための好まれた管の選択です。
    3. ひれはほとんど形およびサイズのプロセスを押すことによって製造することができます。
    4. インラインひれおよび管の間隔は大気をすすで覆うか、または汚すことの優秀な選択とのクリーニングを可能にします。
    5. ひれの高さおよび間隔は熱伝達の考察によってだけ限られます。
    6. ひれおよび管は同じようなか異なった金属である場合もあります。
