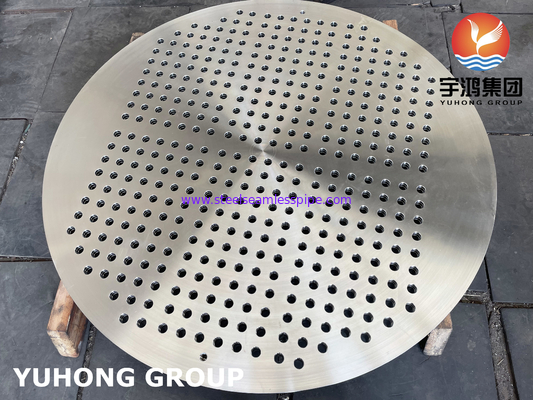

Tubesheetsは貝および管の熱交換器の最も重要な部品の1つである。互いに関連して管の端のためにあく精密な位置およびパターンの穴と機械で造られる管シートは通常造られた版の円形の平らな部分からなされる。管の穴はあき、広げ、1つ以上の溝と機械で造ることができる管の接合箇所の強さを非常に高める。製作はCNCの訓練機械を含む現代machineriesが私達の研修会管シートの種類を作るために装備されていた。管シートはあらゆる構成の熱交換器の製作のために広く利用されている。機械で造り、あき、広がり、録音し、溝を作り、そして表面の製粉する旋盤のようなすべての機械化の活動は顧客の設計図書に従って丁度遂行することができる。鋭い活動すべてとしてプログラムされたコンピュータはあり、芸術CNCのmachineriesの状態によってされて、人間によって引き起こされた可能な間違いがない。

Tubesheetの分析法

標準を分析のために使用するために表示する:

• TEMA -管状交換体の製造業者連合
• ASME - ASMEセクションVIII、分割1、セクションUHXまたはASMEセクションVIIIの分割2、部4
• 設計コードで選ばれる選択はソフトウェアが分割1か分割2.を使用するかどうか定める。
• PD 5500 （イギリス コード） -イギリスの圧力容器基準、セクション3.9の平らな熱交換器Tubesheets
• EN-13445

交換体のタイプ

熱交換器のタイプを選びなさい。

• U字型チューブは1つのtubesheetだけ備えている。管は「U.の形で曲がる」束によって維持のために取除かれてできるが、管の内部はくねりのためによりきれいになりにくい。



• 固定される交換体の各端に固定され、まっすぐな管によって互いに接続される2つのtubesheetsを持っている。tubesheetsは両方静止している、そう差動熱拡張は貝と管の間で成長できる。膨張継手は時々熱成長を吸収するように要求される。膨張継手の有限な要素分析（YUHONG）を行うために固定タイプのtubesheet交換体を選ばなければならない。



• 浮遊に固定される1つのtubesheet （静止した）および動いて自由である1がある。貝間の1つのtubesheetの浮遊物、差動熱拡張および管が吸収されるので。交換体のこの部門は最も多目的およびまた最も高価である。管はまたU字型チューブ交換体と容易に比較されてきれいにすることができる。



SS316Lの化学成分
