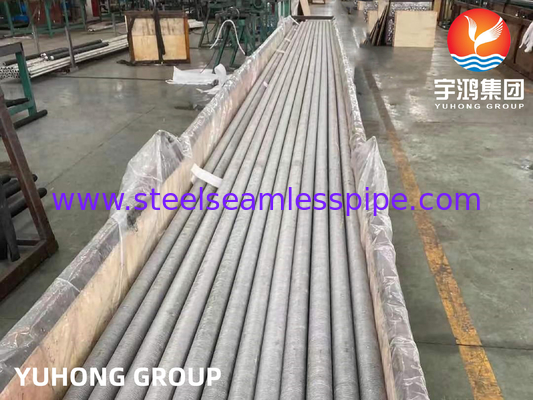

ASTM A213 TP304 石油熱交換器用排出式フィンチューブ エアクーラーコンデンサチューブ フィンチューブ



HFW Solid Fined Tubes (高周波溶接回螺旋型固体フィニングチューブの略)

ヘリカル・フィンネッド・チューブは,設計者に高熱効率とコンパクトな設計ソリューションを提供し,清潔な煙草ガスを使用する熱交換器の全範囲を備えています.螺旋翼管は,固体とシグネチャータイプの両方で製造されています..

HF抵抗溶接は通常,周波数400kHzを使用する.管の周りにフィンを巻き込み 連続した溶接フィンストライプは,スピラルの根に沿ってベースチューブに高周波の電気プロセスで連続的に溶接され,スピラルの根に沿って溶接されます.管の周りに形成されるように,緊張下で保持され横に制限されたフィンのストライプベースチューブの表面に強烈な接触を保ちます.フィンのストライプが最初にチューブの直径を曲がり始めるところに連続した溶接が適用されます.ガス金属の弧溶接プロセスを用いて.

特定の管またはパイプサイズに対して,適切なフィンの高度を指定することによって,管の長さ単位あたりの望ましい熱伝送表面面積を得ることができる.羽根の厚さおよび/または長さの1メートルあたりの羽根の数.

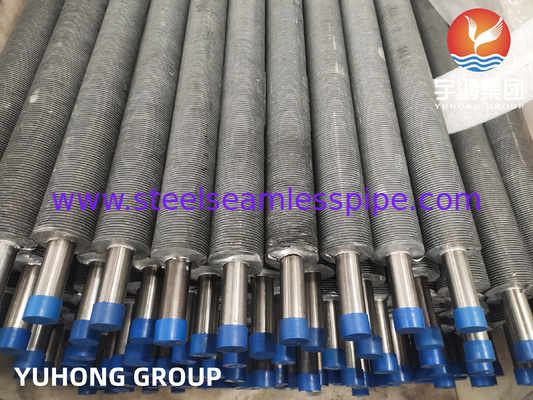

HFW 固体フィニングチューブ

この溶接鋼のフィニング管の構成は,実質的にあらゆる熱交換器のアプリケーションに使用することができ,特に高温および高圧アプリケーションに適しています.この構成の重要な特徴は,効率的な温度と圧力のあらゆる条件下で,フィンとチューブとの効果的な結合と,高いフィン側温度に耐える能力.

高周波電気抵抗溶接により連続した螺旋翼がベースチューブに固定され,効率的で熱的に信頼性の高い結合が得られる.

細かい技術/ベースチューブの詳細

管直径: 20mm OD Minから 219mm OD Max

管の厚さ:最低2mmから最大16mm

管材: 炭素鋼,ステンレス鋼,合金鋼,コルテン鋼,デュプレックス鋼,スーパーデュプレックス鋼,インコネル,高クロム高ニッケル&インコロイ,CK20材料,その他の材料.

フィン 詳細

羽根の厚さ:最小0.8mmから最大4mm

羽根の高さ:最小0.25 (6.35mm) 最大1.5" (38mm)

フィン密度: ミニ 43 フィーン / メートル 最大 287 フィーン / メートル

材料: 炭素鋼,ステンレス鋼,合金鋼,コルテン鋼,デュプレックス鋼,インコローイ

迅速な引上げのために,以下のような条件で送信してください:

部品数

ベースチューブ:直径,厚さ,長さ,材料の仕様

フィン:材料の仕様,種類 (固体または尖毛),高さ,厚さ,間隔,フィン長度および非フィン切片.必要に応じて溶接準備の詳細.

配達期間が必要
