Yuhong Holding Group Co.,LTD
起源の場所: | 中国 |
ブランド名: | YUHONG |
証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
モデル番号: | ASME B163 N04400 |
最小注文数量: | 1pc |
---|---|
価格: | NEGOTIABLE |

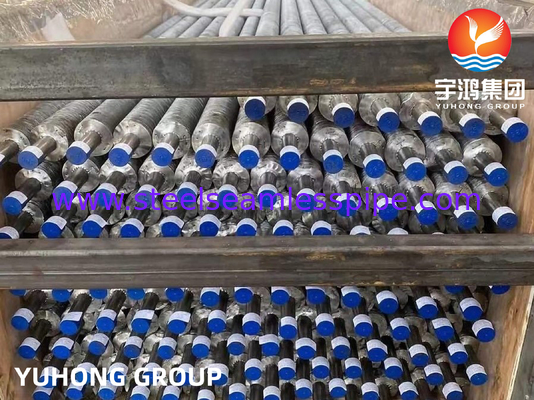

パッケージの詳細: | 層木の箱/ポリ袋/プラスチック帽子 |
受渡し時間: | 10-75DAYS |
支払条件: | L/C、T/T |
供給の能力: | 顧客の要求に従って |
基づいた管: | B163 N04400 Monel 400 | ひれ材料: | Al 99.5のAl 1060 |
---|---|---|---|
ひれのタイプ: | 埋め込まれたGタイプのひれ付き管 | パッケージ: | 帽子が付いている鉄の木の箱 |
ハイライト: | Al99.5アルミニウムひれ付き管,Gのタイプ埋め込まれたひれ付き管,蒸発器のFinned管 |

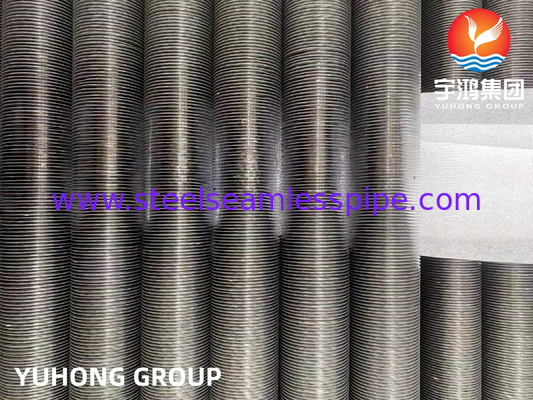

ASME SB163 N04400 G タイプ フィン チューブ Al99.5 埋め込みフィン チューブ気化器用
フィンチューブは、外表面の周りに小さなフィンを備えたチューブです。これらのフィンはフィルターとして機能し、チューブ内の材料から外側の空間へ、またはその逆に熱を伝達する機構として機能します。フィン チューブは、チューブの壁を通って高温の流体から低温の流体に熱を伝達する必要がある用途に使用されます。このような熱伝達が起こる速度は、次の 3 つの要因によって決まります。
2 つの流体間の温度差。
各流体とチューブ壁の間の熱伝達係数。
流体が露出する表面積。
SB 163 N04400 ニッケルベース ASME SB 163 UNS N04400 パイプは、海水や高温の蒸気に対する耐性があることで知られています。
G タイプ フィン付きチューブの特徴:

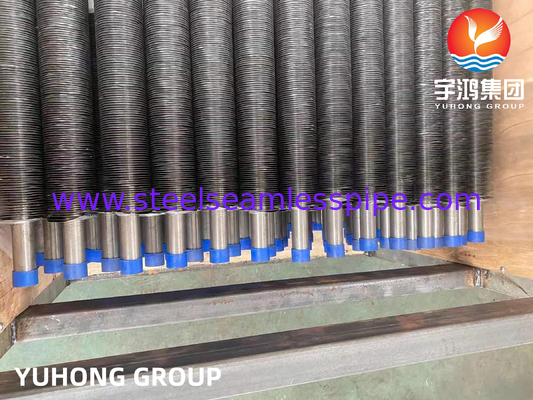

G タイプのフィン付きチューブでは、金属ストリップを溝に埋め込むことによってフィンが作成されます。後者はベースチューブ上に形成されます。その上にフィンを置き、埋め戻しが行われ、フィンがベースチューブに強力に取り付けられます。したがって、G-Fin チューブという名前が生まれました。上記の 3 つのプロセスは同時に実行されます。フィンがベース チューブに強く取り付けられているため、G フィン チューブからの最大の熱伝達が期待されます。
G タイプのフィン付きチューブは通常、高温 (摂氏約 400 度) の用途で動作します。これらのフィンは銅、カーボン、またはアルミニウムで作られており、大気腐食に対する耐性が比較的低くなります。一方、機械的抵抗は許容範囲内です。ステンレススチールや炭素鋼のフィン材料も使用されますが、スチール製フィン ストリップには特別な加工と工具が必要です。エアクーラー、ラジエーターなどにはG-Finチューブが使用されます。
チューブ直径 : 最小外径 20 mm ~ 最大外径 219 mm。
チューブの厚さ : 最小 2 mm から最大 16 mm
チューブ材質: 炭素鋼、ステンレス鋼、合金鋼、コルテン鋼、二相鋼、スーパー二相鋼、インコネル、高クロム高ニッケルおよびインコロイ、CK 20 材質およびその他の材質。
個数

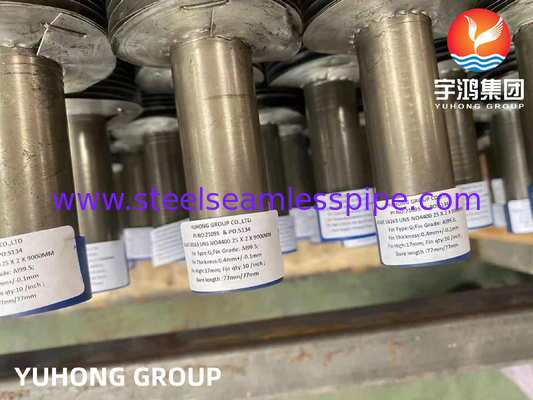

ベースチューブ: 直径、厚さ、長さおよび材料の仕様。
フィン: 材料仕様、タイプ (ソリッドまたは鋸歯状)、高さ、厚さ、間隔、フィン付きの長さ、フィンなしセクション。必要に応じて、溶接準備の詳細。
納期は必須です。
モネルはニッケル合金のグループに属します。化学組成中に高濃度の銅とクロムを含んで製造されます。これらのチューブは、腐食応力が誘発される環境で十分に使用できるように設計されています。いかなる温度下でも簡単に解離したり変形したりしません。の SB163 N04400グレードは優れた強度と優れた機械的特性を備えて設計されています。最小引張強さは 550Mpa、最小降伏強さは 240Mpa です。このグレードの製品は、容易に 40% 伸ばすことができます。
モネル400はニッケル銅合金 (約 67% Ni – 23% Cu) であり、海水や高温の蒸気、さらには塩分や苛性溶液にも耐性があります。アロイ 400 は、冷間加工によってのみ硬化できる固溶体合金です。このニッケル合金は、優れた耐食性、良好な溶接性、高強度などの特性を示します。急速に流れる汽水や海水での低い腐食速度と、ほとんどの淡水での応力腐食割れに対する優れた耐性を兼ね備え、さまざまな腐食条件に対する耐性により、海洋用途やその他の非酸化性塩化物溶液で広く使用されています。
学年 | C | ん | シ | S | 銅 | 鉄 | ニ | Cr |
モネル400 | 最大0.30 | 最大2.00 | 最大0.50 | 0.24max | 28.0~34.0 | 最大2.50 | 63.00分 | – |
エレメント | 密度 | 融点 | 抗張力 | 降伏強さ (0.2%オフセット) | 伸長 |
モネル400 | 8.8g/cm3 | 1350 °C (2460 °F) | Psi – 80,000、MPa – 550 | Psi – 35,000、MPa – 240 | 40% |
プロパティ | メトリック | インペリアル |
---|---|---|
密度 | 8.8g/cm3 | 0.318 ポンド/インチ3 |
チューブ外径 |
チューブの壁の厚さ (インチ) | |||||||
---|---|---|---|---|---|---|---|---|
.028 | .035 | .049 | .065 | .083 | .095 | .109 | .120 | |
使用圧力 (psig) | ||||||||
1/8 | 7900 | 10100 | ||||||
1/4 | 3700 | 4800 | 7000 | 9500 | ||||
5/16 | 3700 | 5400 | 7300 | |||||
3/8 | 3100 | 4400 | 6100 | |||||
1/2 | 2300 | 3200 | 4400 | |||||
3/4 | 2200 | 3000 | 4000 | 4600 | ||||
1 | 2200 | 2900 | 3400 | 3900 | 4300 |
1. ゴム工場
2. 発電所
3. 石油産業
4. 化学産業
1. 海洋工学。
2. 化学および炭化水素処理装置。
3. ガソリンと淡水のタンク。
4. 原油蒸留器。
5. 脱気ヒーター。
6. ボイラー給水加熱器およびその他の熱交換器。
7. バルブ、ポンプ、シャフト、継手、および留め具。
8. 工業用熱交換器。
9. 塩素系溶剤。
10. 原油蒸留塔。
