Yuhong Holding Group Co.,LTD
起源の場所: | 中国 |
ブランド名: | YUHONG |
証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
モデル番号: | ASTM A312 TP347のステンレス鋼のひれ付き管 |
最小注文数量: | 500kgs |
---|---|
パッケージの詳細: | プラスチック帽子が付いている層木の場合の/Ironの場合の束 |
受渡し時間: | 7days |
支払条件: | L/C、T/T |
製品名: | 鋸歯状にされたFinned管 | Materical: | 溶接されるアークである場合もある物質的な組合せ |
---|---|---|---|
溶接プロセス: | GMAW | 管のサイズ: | 1.00の″への外径12.75 ″ |
ひれの高さ: | 1.25の″への0.375の″ | ひれピッチ: | 1インチあたり1つから7つのひれ |
ひれの厚さ: | 16ga (.060の″)への20ga (.035の″) | ひれの区分の幅: | 5/32の″か5/16の″ |
適用する: | 熱交換器、ボイラー、天燃ガスの処置、等。 | ||
高いライト: | 突き出されたfinned管、熱交換器のひれ付き管 |

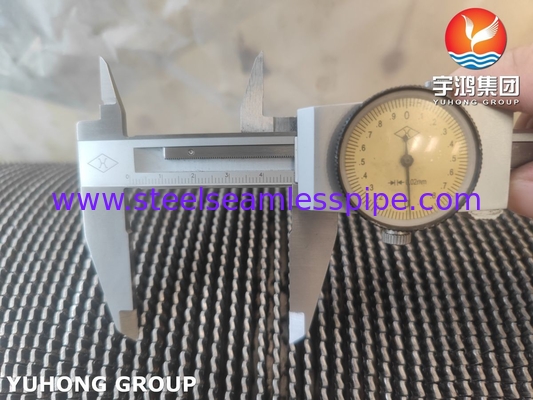

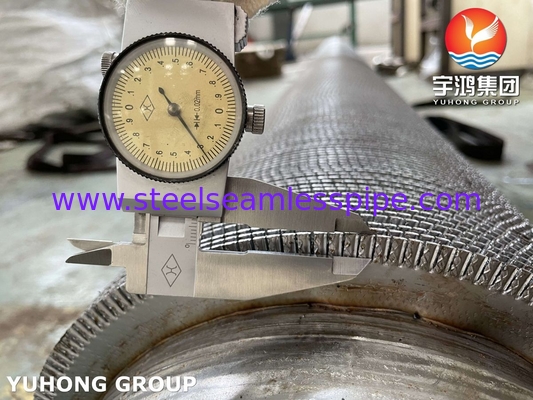

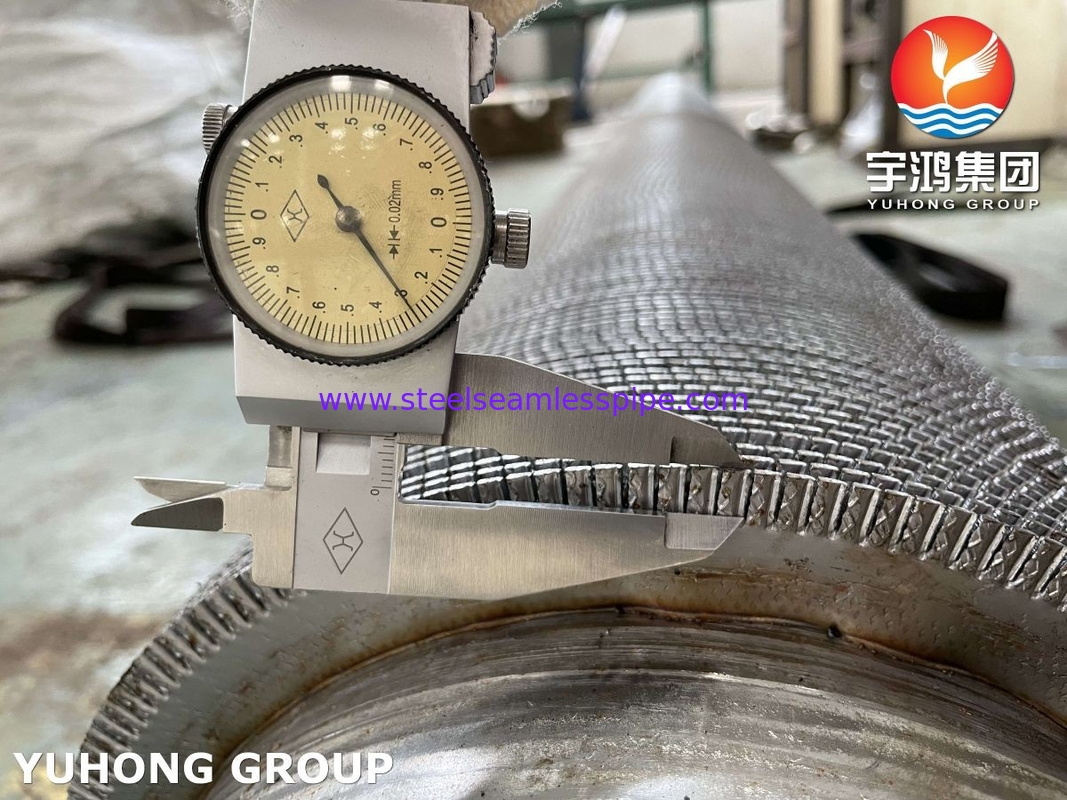

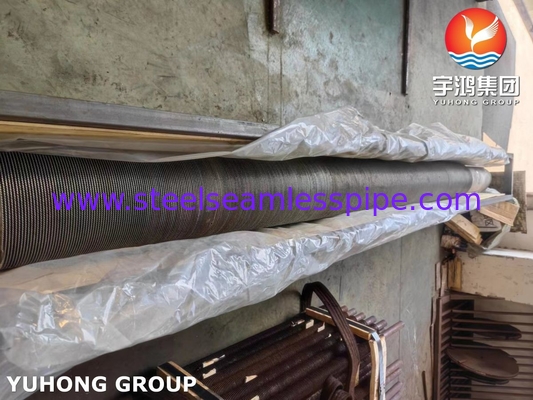

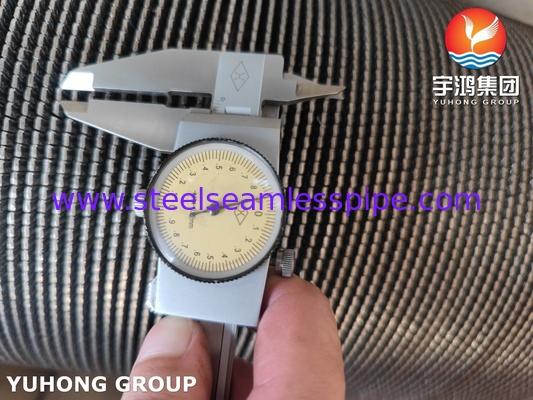

ASTM A312 TP347 SSは熱交換器のボイラー エコノマイザのためのFinned管HFWのひれ付き管を鋸歯状にした
鋸歯状にされたfinned管、別名HFW (溶接される高周波)のひれ付き管は、外面の鋸歯状になったり/波立てられたひれ熱交換器の管である。これらのひれは管の壁からの周囲媒体によりよい熱伝達を促進する流量で乱れを作成することによって管の熱伝達の効率を高める。
HFWのひれ付き管は高周波電気抵抗溶接プロセスを使用して製造される。このプロセスは電流を使用して管の表面にひれを形作り、溶接することを含む。ひれの鋸歯状にされた形は熱交換により大きい表面積を提供し、熱貫流の性能を改善する。
鋸歯状にされたfinned管のためのある一般的な材料は下記のものを含んでいる:
炭素鋼:炭素鋼は高力および安価による広く利用された材料である。それは腐食へのよい抵抗を提供し、高温に抗できる。
ステンレス鋼:ステンレス鋼は頻繁に優秀な耐食性の特性のために選ばれる。それは管が腐食性の環境か高温--にさらされる適用のために適している。
銅および銅合金:黄銅のような銅および銅合金は腐食への高い熱伝導性そして抵抗のために好まれる。これらの材料は有効な熱伝達を要求する他の適用および熱交換器で一般的である。
アルミニウムおよびアルミ合金:アルミニウムおよびアルミ合金は軽量で、よい熱伝導性を提供する。それらは熱放散を要求する空気調節および冷凍のような適用で一般的である。
鋸歯状にされたfinned管のために選ばれる特定の材料は作動条件、熱条件および周囲の環境のような要因によって決まる。特定の適用のための最も適した材料を定める専門家か製造業者と相談することが最善である。
Yuhongのグループの溶接された螺旋形の鋸歯状にされたFinned管 | |
溶接プロセス | GMAW |
管/管のサイズ | 1.00の″への外径12.75 ″ |
ひれの高さ | 1.25の″への0.375の″ |
ひれの区分の幅 | 5/32の″か5/16の″ |
ひれの厚さ | 16ga (.060の″)への20ga (.035の″) |
ひれピッチ | 1インチあたり1つから7つのひれ |
材料 | 溶接されるアークである場合もある物質的な組合せ |
管の長さ | 実用的な限界無し |
溶接された固体finned管と溶接された鋸歯状にされたfinned管の違いは何であるか。
その間の主な違いはひれの設計にある。
1. 溶接された固体finned管は管の長さに沿って固体そして連続的であるひれを備えている。これらのひれは熱交換器の効率を改善できる熱伝達に大きい表面積を提供する。但し、固体ひれはまた鋸歯状にされたひれと比較される高圧低下を作成できる。
2. 溶接された鋸歯状にされたfinned管は長さに沿って鋸歯状になるか、またはノッチを付けられるひれを備えている。これらの鋸歯状は境界層を破壊し、熱伝達の効率の改善を助ける。鋸歯状にされたひれはまた固体ひれと比較される低圧の低下を提供できる。
人々が鋸歯状にされたfinned管をなぜ選ぶかか。
高められた熱伝達:ひれの鋸歯状はより有効な熱伝達のために管の表面積を高め、割り当てる。これは熱交換が最大になる必要がある適用で特に有利である場合もある。
改善された流体力学:鋸歯状は流量を破壊し、改善された熱伝達の効率に終ってよりよい混合の、促進を助ける。これは悪い熱伝達の特性が付いている液体のための低い流動速度がまたはある適用で有利である場合もある。
凝縮の防止:鋸歯状にされたひれは管の表面で形作る凝縮の可能性を減らす層流の分割を助ける。これは凝縮が腐食か他の操作上問題をもたらす場合がある適用で重要である場合もある。
減らされた汚染:ひれの鋸歯状にされたプロフィールは管の表面の土、塵、または他の粒子の集結によって引き起こされる汚染を最小にするのを助けることができる。これは改善された性能で起因でき、そのうちに効率は、維持およびクリーニングの必要性として減る。
高められた構造強度:鋸歯状は傷つくためにそれより抵抗力があるようにか変形をするひれに付加的な剛性率および強さを提供する。これは高圧か機械圧力の適用で有利である場合もある。
速い引用語句
次元:外の直径(OD)および管の壁厚さ。さらに、必要な管の長さを指定しなさい。
材料:炭素鋼、ステンレス鋼、または他のどの特定の合金のような管にも、必要な材料を指定しなさい。
ひれの指定:MaterialStateひれの高さ(かひれの深さ)、鋸歯状のひれの厚さおよび必要な密度。ひれの高さはひれの厚さはひれの実際の厚さであるが、根からのひれの先端への間隔を示す。鋸歯状の密度はひれの表面の単位長ごとの鋸歯状にされたポイントの数を示す。
管の量:あなたの適用に必要な鋸歯状にされたひれ付き管の数を指定しなさい。
適用
共通の適用分野は次のとおりである:
1. 発電所(電気、核、熱および地熱の植物)ののための熱交換器の単位を;
2. 高い腐食性システム(コンデンサー、蒸化器、海水のdesalinations、肥やす、尿素システム、アンモナル、ガス、腐食性の酸);
3. 石油の、化学および石油化学産業;
4. 食品加工および冷凍工業;
5. 天燃ガスの処置;
