Yuhong Holding Group Co.,LTD
 |
| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
| モデル番号: | ASTM A516 GR.70Nの炭素鋼Tubesheet |
| 最小注文数量: | 1pc |
|---|---|
| パッケージの詳細: | 層木の箱/パレット |
| 受渡し時間: | 7日 |
| 支払条件: | L/C、T/T |
| 製品名: | Tubesheet | スタンダード: | ASTM A516,ASME SA516 |
|---|---|---|---|
| 材料: | 合金鋼、ステンレス鋼、炭素鋼、銅の鋼鉄 | サイズ: | 習慣はバイヤーの引く条件として、できる |
| 形状: | シリンダー | ほら: | 100% PT、UT、PMI |
| 適用する: | 管状熱交換機 ボイラー 圧力容器 蒸気タービン 中央空調装置 | ||
| 高光: | ASTM A516 Gr.70N 炭素鋼管シート,鍛造式熱交換器部品 | ||

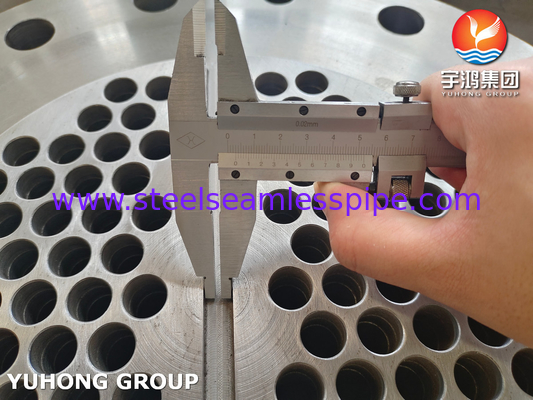

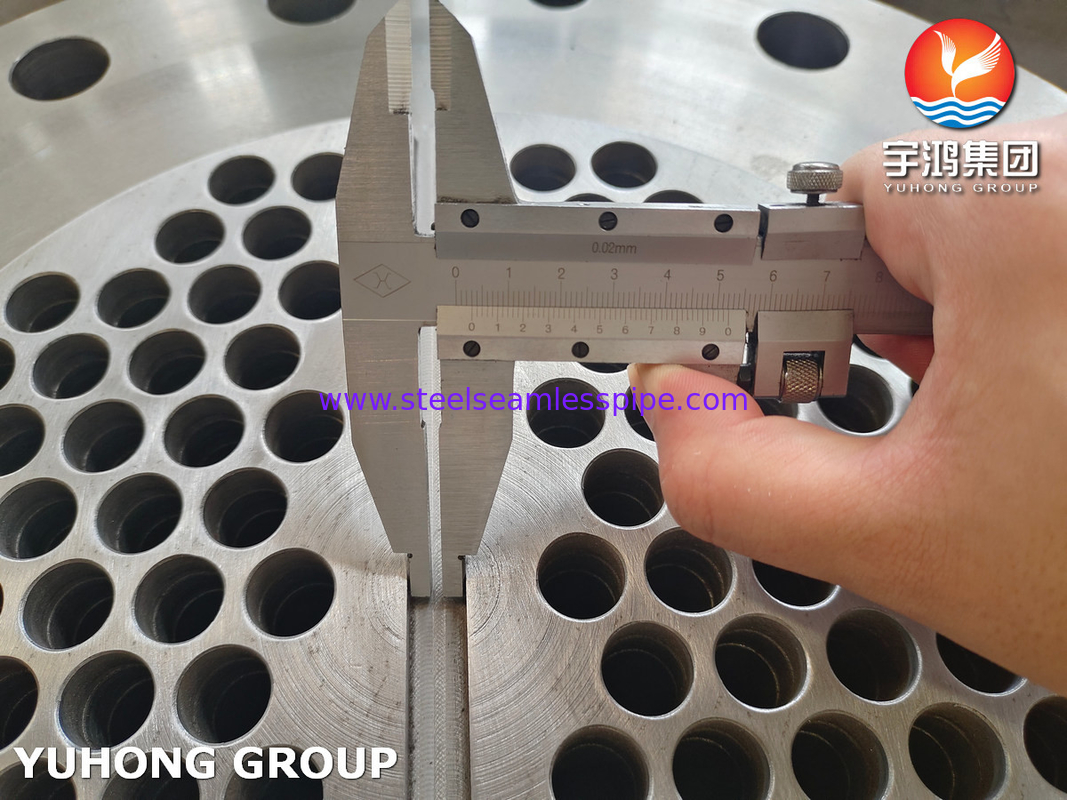

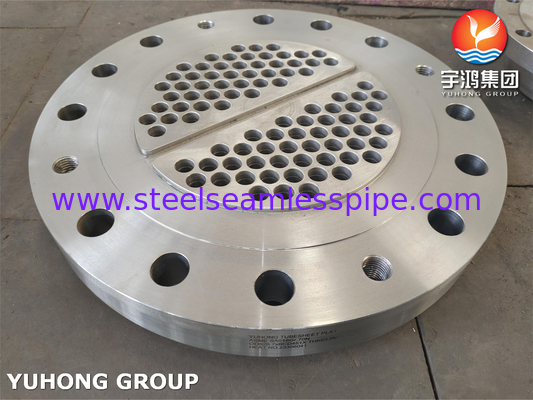

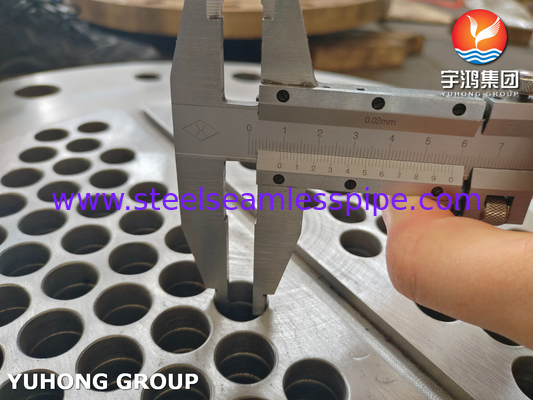

ASTM A516 GR.70N 鋳造チューブシート 熱交換器用部品
管シート (tube sheet) とは,熱交換器やボイラー内の管を支える,封印するためのプレートである.液体を運ぶ管と殻の間には障壁として機能する.液体の漏れや混ざり防止管のシートは,通常,管と動作条件に適合する材料で作られています.
ASTM A516 GR.70Nチューブシートとは,チューブシートはASTM A516 70N級鋼で作られていることを意味します.この鋼は高強度,溶接性,優良な硬さ熱交換機,ボイラー,その他の圧力容器のためのチューブシートの製造に使用されます.ASTM A516 グレード 70N のチューブシートの使用は,必要な圧力と温度条件に障害なく耐えることができることを保証します熱交換器やボイラーの安全性と効率性を確保する.
ASME SA516 グレード60 / ASME SA516 グレード70 - 化学要件
| エレメント | 構成 % | ||||
| グレード55 [グレード380] |
グレード60 [クラス415] |
65級 [グレード 450] |
グレード70 [グレード 485] |
||
| 炭素,最大 a,b: | |||||
| [12.5mm]以下 | 0.18 | 0.21 | 0.24 | 0.27 | |
| 厚さ1⁄2インチから2インチ以上 (12.5~50mm) | 0.20 | 0.23 | 0.26 | 0.28 | |
| 50〜100ミリメートル以上 | 0.22 | 0.28 | 0.25 | 0.30 | |
| 100~200mm以上,含め | 0.24 | 0.27 | 0.29 | 0.31 | |
| [200 ミリメートル] | 0.26 | 0.27 | 0.29 | 0.31 | |
| マンガン,b: | |||||
| [12.5mm]以下 | |||||
| 熱分析 | 0.60・090 | 0.60 〜0.90 セント | 0.85.120 | 0.85.120 | |
| 製品分析 | 0.55・0.98 | 0.55 ¥0.98c | 0.79・130 | 0.79・130 | |
| [12.5ミリ] オーバー半インチ | |||||
| 熱分析 | 0.60・120 | 0.85.120 | 0.85.120 | 0.85.120 | |
| 製品分析 | 0.55 ¥130 | 0.79・130 | 0.79・130 | 0.79・130 | |
| リンゴ 最大 a | 0.25 | 0.25 | 0.25 | 0.25 | |
| 硫黄,最大 a | 0.25 | 0.25 | 0.25 | 0.25 | |
| シリコン | |||||
| 熱分析 | 0.15・0.40 | 0.15・0.40 | 0.15・0.40 | 0.15・0.40 | |
| 製品分析 | 0.13・045 | 0.13・045 | 0.13・045 | 0.13・045 | |
| a 熱分析と製品分析の両方に適用されます. b 炭素の指定最大値を下回る0.01パーセントポイントごとに,マンガンの指定最大値を下回る0.06パーセントポイントの増加が許される..熱分析で50%,製品分析で1.60%. 厚さ1⁄2インチ [12.5mm]以下のグレード60のプレートには,熱分析では0.85~1.20%のマンガン,製品分析では0.79~1.30%のマンガンが含まれます. |
|||||
ASME SA516 グレード60 / ASME SA516 グレード70 - 張力要件
| ASTM A516 | グレード55 [381] |
グレード60 [415] |
65級 [50] |
グレード70 [485] |
| 張力強度 ksi [MPa] | 5575 [380515] | 60・80 [415・550] | 6585.4585.585. | 70・90 [485・620] |
| 抵抗強度,min,a ksi [MPa] | 30 [205] | 32 [220] | 35 [240] | 38 [260] |
| 延長は8インチ [200mm],min,%b | 23 | 21 | 19 | 17 |
| [50mm] の長さ,min, % b | 27 | 25 | 23 | 21 |
| a 0.2%のオフセット方法または0.5%の拡張減荷方法によって決定される. b 伸縮調整についてはA20/A20M仕様を参照. |
||||
ASME SA516 グレード60 / ASME SA516 グレード70の同等の仕様と規格
| スタンダード | ASME SA516 60級 | ASME SA516 70級 |
| ASME | ASTM A516 60級 | ASTM A516 70級 |
| DIN 規格 | DIN 17155 HII | - |
| イギリス標準 | BS1501-161-430A | BS1501-224-490A/B |
| 欧州標準 | EN10028 P265GH | EN10028 P355GH |
|
材料の種類 |
規定の技術要求 |
|
デュプレックスステンレス鋼 |
ASTM/ASME SA182 F44,F45,F51,F53,F55,F60,F61 |
|
ステンレス鋼 |
ASTM/ASME SA182 F304,304L,F316,316L,F310,F317L,F321,F347 |
|
炭素鋼 |
ASTM/ASME A105,A350 LF1,LF2,A266,A694,A765 Gr2 |
|
合金鋼 |
ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3 |
|
チタン |
ASTM/ASME SB381, Gr.1グレート2グレート5グレート7グレート12グレート16 |
|
銅 ニッケル |
ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30) |
|
銅,アル銅 |
ASTM/ASME SB152 UNS C10100,C10200,C10300,C10800,C12200 |
|
ニッケル合金 |
ASTM/ASME SB169,SB171,SB564,UNS 2200,UNS 4400,UNS 8825 |
|
合金 20 |
ASTM/ASME SB472 UNS 8020 |
|
ハステロイ |
ASTM/ASME SB564,UNS10276 (C 276) |
|
プレートされた材料 |
ASTM/ASME SB898,SB263,SB264またはそれより近い |
|
タイタン-鋼,ニッケル-鋼,チタン-銅, |
チューブシートの利用には,以下のものがある.
チューブサポート:チューブシートの主要な機能は,熱交換器またはボイラー内のチューブに構造的サポートを提供することです.チューブはチューブシートの穴に挿入されます.安全に固定されていることを確認する.
流体分離: 管状シートは,熱交換器内の異なる流体流の間の障壁として機能します. 管の周りに密着を保証することによって,流体の混合を防止します.熱伝達効率を最大化する.
管の調整: 管の正規の調整を維持するために,管のシートは重要な役割を果たします.効率的な熱伝達と流体流通を促進する.
熱伝達: 管状の設計は,熱交換器やボイラーの熱伝達能力に直接影響します.適切な材料を選択し,穴のパターンを最適化することで,管状のシートは,流体流の間の熱エネルギーの移転を向上させることができます.
腐食耐性: 管状のシートは,特に処理中の液体が腐食性のあるアプリケーションでは,腐食耐性のある材料で作られています.これは,腐食による漏れや管の故障のリスクを減らすことで,交換器やボイラーの寿命を延長するのに役立ちます.
漏れ の 防止: 管 の 板 は,管 と 管 の 板 の 間 に 安全 な 接頭 を 備え て い ます.適切に 設置 さ れ,維持 さ れ て いる 場合,熱交換器 や ボイラー から 流体 の 漏れ を 防ぐ こと に 役立ち ます.,システムの安全かつ効率的な運用を保証する.
