Yuhong Holding Group Co.,LTD
 |
| 起源の場所: | 中国 |
| ブランド名: | YUHONG HOLDING GROUP |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | C44300、C68700、C70600、C71500 |
| 最小注文数量: | 100KGS |
|---|---|
| 価格: | NEGOTIABLE |
| パッケージの詳細: | 木箱のパッケージ |
| 受渡し時間: | 15-20日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | お客様のご要望に応じて |
| 材料: | C44300、C68700、C70600、C71500 | スタンダード: | ASTM B111、ASTM B88、ASTM B288、ASTM B688 |
|---|---|---|---|
| タイプのプロダクト: | 継ぎ目が無い管、溶接された管、銅の付属品、銅のひれ付き管 | TPI: | BV、SGS、不機嫌なIEI…. |
| パッケージ: | 場合の/Ironの層木の場合 | ||
| ハイライト: | 空気冷却器 銅合金管,C70600 銅合金シームレスチューブ,15mm銅合金シームレスチューブ |
||

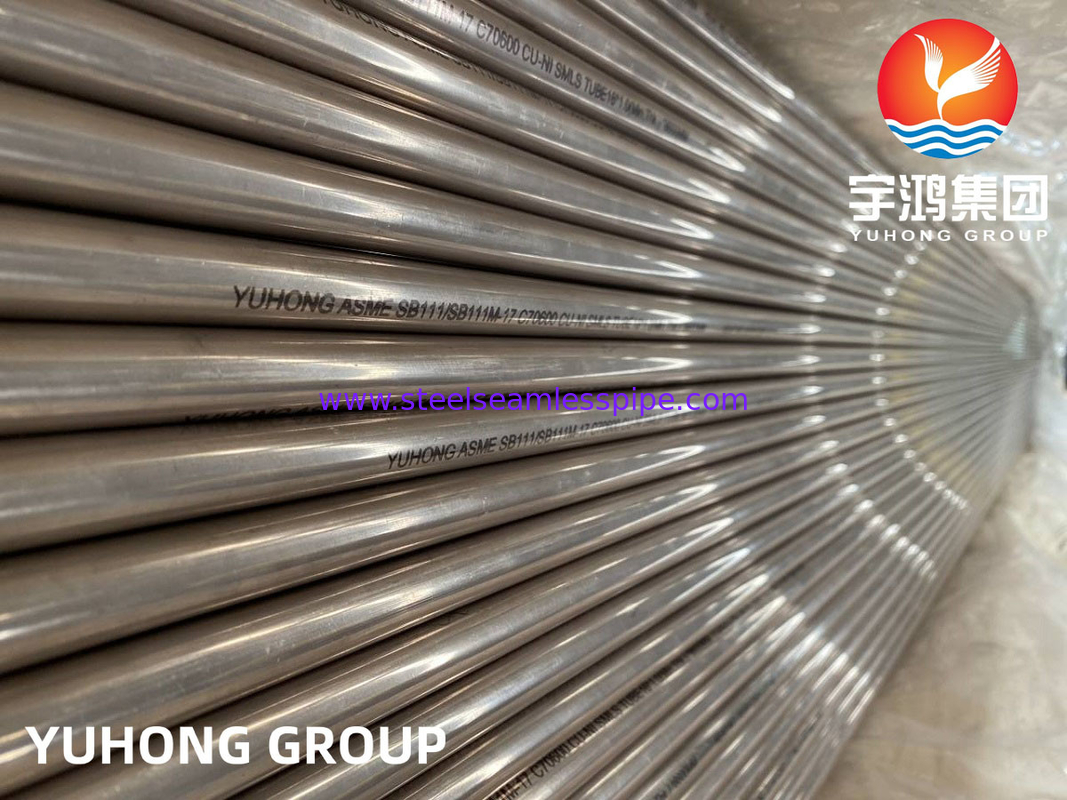

銅合金シームレスチューブ ASME B111 CuNi 90/10 C70600 15 ミリメートル 25 ミリメートル 50 ミリメートル水処理エアクーラーヒーター
| ASTM B-111-89a / ASME SB-111-89a 銅および銅合金のシームレスコンデンサーチューブおよびフェルール |
| 1. 範囲 1.1 この仕様は、表面凝縮器、蒸発器、および熱交換器で使用する、直径 31/8 インチ (両端を含む) までの銅およびさまざまな銅合金のシームレス チューブおよびフェルール素材を対象としています。この用途のチューブは通常、次の銅または銅合金で作られています。 |
| 銅または銅合金 | 以前の使用 | 金属の種類 |
| UNS いいえ | 指定 | |
| C10200 | の | 脱酸素剤が残留しない酸素フリー |
| C12000 | DLP | リン固定、低残留リン |
| C12200 | DHP | リン化、高残留リン |
| C14200 | DPA | リン酸化、ヒ素含有 |
| C19200 | - | リン処理、鉄1% |
| C23000 | - | レッドブラス |
| C28000 | - | マンツメタル |
| C44300 | - | アドミラルティメタル、B、C、D |
| C44400 | - | - |
| C44500 | - | - |
| C60800 | - | アルミニウム青銅 |
| C68700 | - | アルミ黄銅B |
| C70400 | - | 95-5 銅ニッケル |
| C70600 | - | 90-10 銅-ニッケル |
| C71000 | - | 80-20 銅-ニッケル |
| C71500 | - | 70-30 銅ニッケル |
| C71640 | - | 銅-ニッケル-鉄-マンガン |
| C72200 | - | - |
1.2 警告 - 水銀は、使用および廃棄時に明らかな健康被害をもたらします (12.1 を参照)。
| 銅合金 UNS No. | 銅プラス名前付き元素 % 分 |
| C60800 | 99.5 |
| C70400 | 99.5 |
| C70600 | 99.5 |
| C71000 | 99.5 |
| C71500 | 99.5 |
| C71640 | 99.5 |
| C72200 | 99.8 |
残部に亜鉛を指定した銅合金の場合。銅か亜鉛のどちらかが違いとみなされる可能性があります
分析されたすべての要素の合計と 100% の間
表 1 化学的要件
| 構成、 ％ | |||||||||||||
| 銅または銅合金 UNS No. | 銅A | 錫 | アルミニウム | ニッケル、コバルトを含む | リード、最大 | 鉄 | 亜鉛 | マナグネーゼ | 砒素 | アンチモン | リン | クロ ミウム |
その他の名前付き要素 |
| C10200 | 99.95分 | - | - | - | - | - | - | - | - | - | - | - | - |
| C12000 | 99.90分 | - | - | - | - | - | - | - | - | - | 0.004～0.012 | - | - |
| C12200 | 99.9分 | - | - | - | - | - | - | - | - | - | 0.015～0.040 | - | - |
| C14200 | 99.40分 | - | - | - | - | - | - | - | 0.15～0.50 | - | 0.015～0.040 | - | - |
| C19200 | 98.7分 | - | - | - | - | 0.8～1.2 | - | - | 0.15～0.50 | - | 0.01～0.04 | - | - |
| C23000 | 84.0～86.0 | - | - | - | 0.05 | 最大0.05 | 取り消し | - | - | - | - | - | - |
| C28000 | 59.0～63.0 | - | - | - | 0.30 | 最大0.07 | 残り | - | - | - | - | - | - |
| C44300 | 70.0～73.0 | 0.9～1.2 | - | - | 0.07 | 最大0.06 | 残り | - | 0.02～0.06 | - | - | - | - |
| C44400 | 70.0～73.0 | 0.9～1.2 | - | - | 0.07 | 最大0.06 | 残り | - | - | 0.02～0.10 | - | - | - |
| C44500 | 70.0～73.0 | 0.9～1.2 | - | - | 0.07 | 最大0.06 | 残り | - | - | - | 0.02～0.10 | - | - |
| C60800 | 残り | - | 5.0～6.5 | - | 0.10 | 最大0.10 | - | - | 0.02～0.35 | - | - | - | - |
| C68700 | 76.0～79.0 | - | 1.8～2.5 | - | 0.07 | 最大0.06 | 残り | - | 0.02～0.10 | - | - | - | - |
| C70400 | 残り | - | 4.8-6.2 | 0.05 | 1.3～1.7 | 1.0max | 0.30～0.8 | - | - | - | - | - | |
| C70600 | 残り | - | 9.0～11.0 | 0.05B | 1.0～1.8 | 1.0maxB | 1.0max | - | - | B | - | B | |
| C71000 | 残り | - | 19.0～23.0 | 0.05B | 0.50～1.0 | 1.0maxB | 1.0max | - | - | B | - | B | |
| C71500 | 残り | - | 29.0～33.0 | 0.05B | 0.40～1.0 | 1.0maxB | 1.0max | - | - | B | - | B | |
| C71640 | 残り | - | 29.0～32.0 | 0.05B | 1.7-2.3 | 1.0maxB | 1.5-2.5 | - | - | B | - | B | |
| C72200 | 残り | - | 15.0～18.0 | 0.05B | 0.50～1.0 | 1.0maxB | 1.0max | - | - | B | 0.30 -0.70 |
B | |
あ銅（銀を含む）、
B製品がその後の溶接用途に使用される場合、および購入者がそのように指定する場合、亜鉛は最大 0.50% でなければなりません。
鉛0.02%以下、リン0.02%以下、硫黄0.02%以下、炭素0.05%以下。
表 1 のすべての要素を分析すると、その合計は次の表のようになります。
| 銅合金 UNS No. | 銅プラス名前付き要素.% 分 |
| C23000 | 99.8 |
| C28000 | 99.7 |
| C44300 | 99.6 |
| C44400 | 99.6 |
| C44500 | 99.6 |
| C68700 | 99.5 |
表 2 引張要件
| 銅または銅合金 UNS No. | 調質指定 | 引張強さ（最小 ksi）あ | 降伏強さBミンクシあ | 2 インチの伸び、最小% | |
| 標準 | 前者 | ||||
| C10200、C12000、C12200、C14200 | H55 | 光で描かれた | 36 | 30 | ... |
| C10200、C12000、C12200、C14200 | H80 | 一生懸命に描かれた | 45 | 40 | ... |
| C19200 | 061 | 焼きなましされた | 38 | 12 | ... |
| C23000 | 061 | 焼きなましされた | 40 | 12 | ... |
| C28000 | 061 | 焼きなましされた | 50 | 20 | ... |
| C44300、C44400、C44500 | 061 | 焼きなましされた | 45 | 15 | ... |
| C60800 | 061 | 焼きなましされた | 50 | 19 | ... |
| C68700 | 061 | 焼きなましされた | 50 | 18 | ... |
| C70400 | 061 | 焼きなましされた | 38 | 12 | ... |
| C70400 | H55 | 光で描かれた | 40 | 30 | ... |
| C70600 | 061 | 焼きなましされた | 40 | 15 | ... |
| C70600 | H55 | 光で描かれた | 45 | 35 | ... |
| C71000 | 061 | 焼きなましされた | 45 | 16 | ... |
| C71500 | 061 | 焼きなましされた | 52 | 18 | ... |
| C71500 | - | - | - | - | - |
| 肉厚は最大 0.048 インチ (含む) | HR50 | 描かれた、ストレス解消された | 72 | 50 | 12 |
| 壁の厚さが 0.048 インチを超える場合 | HR50 | 描かれた、ストレス解消された | 72 | 50 | 15 |
| C71640 | 061 | 焼きなましされた | 63 | 25 | ... |
| C71640 | HR50 | 描いてストレス解消 | 81 | 58 | ... |
| C72200 | 061 | 焼きなましされた | 45 | 16 | ... |
| C72200 | H55 | 光で描かれた | 50 | 30 | ... |
表 3 拡張要件
| 材質指定 | 銅または銅合金 UNS No. | チューブ外径の拡大 (元の外径のパーセント) | |
| 標準 | 前者 | ||
| 061 |
焼きなましされた |
C19200 | 30 |
| C23000 | 20 | ||
| C28000 | 15 | ||
| C44300、C44400、C44500 | 20 | ||
| C60800 | 20 | ||
| C68700 | 20 | ||
| C70400 | 30 | ||
| C70600 | 30 | ||
| C71000 | 30 | ||
| C71500 | 30 | ||
| C71640 | 30 | ||
| C72200 | 30 | ||
| H55 |
光で描かれた |
C10200、C12000、C12200 | 20 |
| C14200 | 20 | ||
| C70400 | 20 | ||
| C70600 | 20 | ||
| C72200 | 20 | ||
| HR50 | 描いた、ストレス解消 | C71500 | 20 |
| 硬絞り、端部焼きなまし | C10200、C12000、C14200 | 30 | |
表 4 ノッチの深さ
| チューブの壁の厚さ (インチ) | チューブ外径、インチ | ||
| 1/4 から 3/4 以上 (含む) | 3/4 ～ 1 1/4 (含む) | 1 1/4 から 3 1/3 以上（含む） | |
| 0.017～0.032以上 | 0.005 | 0.006 | 0.007 |
| 0.032～0.049（含む） | 0.006 | 0.006 | 0.0075 |
| 0.049～0.083（含む） | 0.007 | 0.0075 | 0.008 |
| 0.083～0.109（含む） | 0.0075 | 0.0085 | 0.0095 |
| 0.109～0.120（含む） | 0.009 | 0.009 | 0.011 |
表5 ドリル穴の直径
| チューブ外径、インチ | ドリル穴の直径 (インチ) | ドリルNo. |
| 1/4～3/4、含む | 0.025 | 72 |
| ¾-1 以上 (含む) | 0.031 | 68 |
| 1～1 1/4以上（含む） | 0.036 | 64 |
| 1 1/4～1 1/2以上（含む） | 0.042 | 58 |
| 1 1/2 ～ 1 3/4 以上 (含む) | .0046 | 56 |
| 1¾-2以上（含む） | 0.052 | 55 |
水圧試験 - 各チューブは、漏れの痕跡を示さずに内部静水圧に耐えなければなりません。
材料に 7000 psi の繊維応力を加えるのに十分な応力 (薄い中空の場合は次の式で決定)
シリンダーに張力がかかっている状態。特に指定がない限り、チューブは 1000psi を超える静水圧でテストする必要はありません。
P = 2St/(D-0.8t) ここで、
P = 静水圧、psig。
t = チューブの壁の厚さ、インチ。
D = チューブの外径。で、そして
S = 材料の許容応力、psi。
表 6 直径の許容差
| 外径、インチ | 壁の厚さ (インチ) | ||||
| 0.020あ 0.022 0.025 0.028 |
0.032 | 0.035 | 0.042 | 0.049以上 | |
| 直径公差、プラスとマイナス、インチ。 | |||||
| 最大 0.500 (含む) | 0.003 | 0.0025 | 0.0025 | 0.0025 | 0.0025 |
| 0.500 ～ 0.740 以上 (含む) | 0.0040 | 0.004 | 0.004 | 0.0035 | 0.003 |
| 0.500 ～ 7.40 以上 (含む) | 0.0060 | 0.006 | 0.005 | 0.0045 | 0.004 |
| 0.740 ～ 1.000 以上 (含む) | ... | 0.009 | 0.008 | 0.006 | 0.045 |
| 1.250 ～ 1.375 以上 (含む) | ... | ... | ... | 0.008 | 0.005 |
| 1.375 ～ 2.000 以上 (含む) | ... | ... | ... | ... | 0.006 |
A この列の公差は、ライト ドローおよびドロー テンパーにのみ適用されます。
焼きなまし焼き戻しの許容差は、製造業者と購入者の間で合意されたものとします。
表 7 壁の厚さの許容差、プラスとマイナスの寸法
| 壁の厚さ (インチ) | 外径、インチ | ||
| 1/8 を超えて 5/8 まで (含む) | 5/8 を超えて 1 まで (含む) | 1 ～ 2 を含む | |
| 0.020、0.032までを含む | 0.003 | 0.003 | ... |
| 0.032、0.035までを含む | 0.003 | 0.003 | 0.004 |
| 0.035、0.058までを含む | 0.004 | 0.0045 | 0.0045 |
| 0.058、0.083までを含む | 0.0045 | 0.005 | 0.005 |
| 0.083、0.120までを含む | 0.005 | 0.0065 | 0.0065 |
| 0.120、0.134までを含む | 0.007 | 0.007 | 0.0075 |
表 8 長さの許容差
| 指定された長さ、フィート | 公差、すべてプラス、インチ。 |
| 最大15個 | 3/32 |
| 15～20歳以上（含む） | 1/8 |
| 20～30歳以上（含む） | 5/32 |
| 30～60歳以上（含む） | 3/8 |
| 60 ～ 100 を超える (含む)あ | 1/2 |
あ100 フィートを超える長さの凝縮器チューブは現在需要がありません。長さの公差値は今後開発されます
経験が示すとおりです。肉厚 0.020 の長さの公差値 (肉厚を含む)0.032までは合意どおりとする
メーカーまたはサプライヤーと購入者の間。
| チューブ。外径、インチ | 許容範囲 |
| 最大 5/8 (含む) | 0.010インチ |
| 5/8以上 | 0.016インチ/インチ直径の |
この明細書に列挙されている特性および化学組成は、意見の相違がある場合には、
以下の ASTM 方法に従って決定されます。
| テスト | ASTM 指定 |
| 化学分析 | B170あ、E53、E54、E62、E75、E478 |
| 粒度 | E112 |
| 拡張（ピンテスト） | B153 |
| 硝酸水銀 | B154 |
| テンション | E8 |
| 非破壊検査 | E243 |
あ仕様 B170 への参照は、その付録で提案されている化学的方法を指します。
E-1 委員会が銅中の低レベル不純物の分析方法をテストし、公表したとき。
仕様 B 170 の付属書は削除されます。
付録 (不法情報)
×1.銅および銅合金の密度
X1.1 この仕様の対象となる合金の密度は、表 X1.1 に示されています。
表 X1.1 密度
| 銅または銅合金 UNS No. | 密度、ポンドインチ3 |
| C10100、C10200、C10300、C10800、C12000、C12200、C14200 | 0.323 |
| C19200 | 0.320 |
| C23000 | 0.316 |
| C28000 | 0.303 |
| C44300、C44400、C44500 | 0.308 |
| C60800 | 0.295 |
| C61300、C61400 | 0.285 |
| C68700 | 0.301 |
| C70400 | 0.323 |
| C70600 | 0.323 |
| C71000 | 0.323 |
| C71500 | 0.323 |
| C71640 | 0.323 |
| C72200 | 0.323 |

| ASTM B-111-89a / ASME SB-111-89a 銅および銅合金のシームレスコンデンサーチューブおよびフェルール |
| 1. 範囲 1.1 この仕様は、表面凝縮器、蒸発器、および熱交換器で使用する、直径 31/8 インチ (両端を含む) までの銅およびさまざまな銅合金のシームレス チューブおよびフェルール素材を対象としています。この用途のチューブは通常、次の銅または銅合金で作られています。 |
| 銅または銅合金 | 以前の使用 | 金属の種類 |
| UNS いいえ | 指定 | |
| C10200 | の | 脱酸素剤が残留しない酸素フリー |
| C12000 | DLP | リン固定、低残留リン |
| C12200 | DHP | リン化、高残留リン |
| C14200 | DPA | リン酸化、ヒ素含有 |
| C19200 | - | リン処理、鉄1% |
| C23000 | - | レッドブラス |
| C28000 | - | マンツメタル |
| C44300 | - | アドミラルティメタル、B、C、D |
| C44400 | - | - |
| C44500 | - | - |
| C60800 | - | アルミニウム青銅 |
| C68700 | - | アルミ黄銅B |
| C70400 | - | 95-5 銅ニッケル |
| C70600 | - | 90-10 銅-ニッケル |
| C71000 | - | 80-20 銅-ニッケル |
| C71500 | - | 70-30 銅ニッケル |
| C71640 | - | 銅-ニッケル-鉄-マンガン |
| C72200 | - | - |
1.2 警告 - 水銀は、使用および廃棄時に明らかな健康被害をもたらします (12.1 を参照)。
| 銅合金 UNS No. | 銅プラス名前付き元素 % 分 |
| C60800 | 99.5 |
| C70400 | 99.5 |
| C70600 | 99.5 |
| C71000 | 99.5 |
| C71500 | 99.5 |
| C71640 | 99.5 |
| C72200 | 99.8 |
残部に亜鉛を指定した銅合金の場合。銅か亜鉛のどちらかが違いとみなされる可能性があります
分析されたすべての要素の合計と 100% の間
表 1 化学的要件
| 構成、 ％ | |||||||||||||
| 銅または銅合金 UNS No. | 銅A | 錫 | アルミニウム | ニッケル、コバルトを含む | リード、最大 | 鉄 | 亜鉛 | マナグネーゼ | 砒素 | アンチモン | リン | クロ ミウム |
その他の名前付き要素 |
| C10200 | 99.95分 | - | - | - | - | - | - | - | - | - | - | - | - |
| C12000 | 99.90分 | - | - | - | - | - | - | - | - | - | 0.004～0.012 | - | - |
| C12200 | 99.9分 | - | - | - | - | - | - | - | - | - | 0.015～0.040 | - | - |
| C14200 | 99.40分 | - | - | - | - | - | - | - | 0.15～0.50 | - | 0.015～0.040 | - | - |
| C19200 | 98.7分 | - | - | - | - | 0.8～1.2 | - | - | 0.15～0.50 | - | 0.01～0.04 | - | - |
| C23000 | 84.0～86.0 | - | - | - | 0.05 | 最大0.05 | 取り消し | - | - | - | - | - | - |
| C28000 | 59.0～63.0 | - | - | - | 0.30 | 最大0.07 | 残り | - | - | - | - | - | - |
| C44300 | 70.0～73.0 | 0.9～1.2 | - | - | 0.07 | 最大0.06 | 残り | - | 0.02～0.06 | - | - | - | - |
| C44400 | 70.0～73.0 | 0.9～1.2 | - | - | 0.07 | 最大0.06 | 残り | - | - | 0.02～0.10 | - | - | - |
| C44500 | 70.0～73.0 | 0.9～1.2 | - | - | 0.07 | 最大0.06 | 残り | - | - | - | 0.02～0.10 | - | - |
| C60800 | 残り | - | 5.0～6.5 | - | 0.10 | 最大0.10 | - | - | 0.02～0.35 | - | - | - | - |
| C68700 | 76.0～79.0 | - | 1.8～2.5 | - | 0.07 | 最大0.06 | 残り | - | 0.02～0.10 | - | - | - | - |
| C70400 | 残り | - | 4.8-6.2 | 0.05 | 1.3～1.7 | 1.0max | 0.30～0.8 | - | - | - | - | - | |
| C70600 | 残り | - | 9.0～11.0 | 0.05B | 1.0～1.8 | 1.0maxB | 1.0max | - | - | B | - | B | |
| C71000 | 残り | - | 19.0～23.0 | 0.05B | 0.50～1.0 | 1.0maxB | 1.0max | - | - | B | - | B | |
| C71500 | 残り | - | 29.0～33.0 | 0.05B | 0.40～1.0 | 1.0maxB | 1.0max | - | - | B | - | B | |
| C71640 | 残り | - | 29.0～32.0 | 0.05B | 1.7-2.3 | 1.0maxB | 1.5-2.5 | - | - | B | - | B | |
| C72200 | 残り | - | 15.0～18.0 | 0.05B | 0.50～1.0 | 1.0maxB | 1.0max | - | - | B | 0.30 -0.70 |
B | |
あ銅（銀を含む）、
B製品がその後の溶接用途に使用される場合、および購入者がそのように指定する場合、亜鉛は最大 0.50% でなければなりません。
鉛0.02%以下、リン0.02%以下、硫黄0.02%以下、炭素0.05%以下。
表 1 のすべての要素を分析すると、その合計は次の表のようになります。
| 銅合金 UNS No. | 銅プラス名前付き要素.% 分 |
| C23000 | 99.8 |
| C28000 | 99.7 |
| C44300 | 99.6 |
| C44400 | 99.6 |
| C44500 | 99.6 |
| C68700 | 99.5 |
表 2 引張要件
| 銅または銅合金 UNS No. | 調質指定 | 引張強さ（最小 ksi）あ | 降伏強さBミンクシあ | 2 インチの伸び、最小% | |
| 標準 | 前者 | ||||
| C10200、C12000、C12200、C14200 | H55 | 光で描かれた | 36 | 30 | ... |
| C10200、C12000、C12200、C14200 | H80 | 一生懸命に描かれた | 45 | 40 | ... |
| C19200 | 061 | 焼きなましされた | 38 | 12 | ... |
| C23000 | 061 | 焼きなましされた | 40 | 12 | ... |
| C28000 | 061 | 焼きなましされた | 50 | 20 | ... |
| C44300、C44400、C44500 | 061 | 焼きなましされた | 45 | 15 | ... |
| C60800 | 061 | 焼きなましされた | 50 | 19 | ... |
| C68700 | 061 | 焼きなましされた | 50 | 18 | ... |
| C70400 | 061 | 焼きなましされた | 38 | 12 | ... |
| C70400 | H55 | 光で描かれた | 40 | 30 | ... |
| C70600 | 061 | 焼きなましされた | 40 | 15 | ... |
| C70600 | H55 | 光で描かれた | 45 | 35 | ... |
| C71000 | 061 | 焼きなましされた | 45 | 16 | ... |
| C71500 | 061 | 焼きなましされた | 52 | 18 | ... |
| C71500 | - | - | - | - | - |
| 肉厚は最大 0.048 インチ (含む) | HR50 | 描かれた、ストレス解消された | 72 | 50 | 12 |
| 壁の厚さが 0.048 インチを超える場合 | HR50 | 描かれた、ストレス解消された | 72 | 50 | 15 |
| C71640 | 061 | 焼きなましされた | 63 | 25 | ... |
| C71640 | HR50 | 描いてストレス解消 | 81 | 58 | ... |
| C72200 | 061 | 焼きなましされた | 45 | 16 | ... |
| C72200 | H55 | 光で描かれた | 50 | 30 | ... |
表 3 拡張要件
| 材質指定 | 銅または銅合金 UNS No. | チューブ外径の拡大 (元の外径のパーセント) | |
| 標準 | 前者 | ||
| 061 |
焼きなましされた |
C19200 | 30 |
| C23000 | 20 | ||
| C28000 | 15 | ||
| C44300、C44400、C44500 | 20 | ||
| C60800 | 20 | ||
| C68700 | 20 | ||
| C70400 | 30 | ||
| C70600 | 30 | ||
| C71000 | 30 | ||
| C71500 | 30 | ||
| C71640 | 30 | ||
| C72200 | 30 | ||
| H55 |
光で描かれた |
C10200、C12000、C12200 | 20 |
| C14200 | 20 | ||
| C70400 | 20 | ||
| C70600 | 20 | ||
| C72200 | 20 | ||
| HR50 | 描いた、ストレス解消 | C71500 | 20 |
| 硬絞り、端部焼きなまし | C10200、C12000、C14200 | 30 | |
表 4 ノッチの深さ
| チューブの壁の厚さ (インチ) | チューブ外径、インチ | ||
| 1/4 から 3/4 以上 (含む) | 3/4 ～ 1 1/4 (含む) | 1 1/4 から 3 1/3 以上（含む） | |
| 0.017～0.032以上 | 0.005 | 0.006 | 0.007 |
| 0.032～0.049（含む） | 0.006 | 0.006 | 0.0075 |
| 0.049～0.083（含む） | 0.007 | 0.0075 | 0.008 |
| 0.083～0.109（含む） | 0.0075 | 0.0085 | 0.0095 |
| 0.109～0.120（含む） | 0.009 | 0.009 | 0.011 |
表5 ドリル穴の直径
| チューブ外径、インチ | ドリル穴の直径 (インチ) | ドリルNo. |
| 1/4～3/4、含む | 0.025 | 72 |
| ¾-1 以上 (含む) | 0.031 | 68 |
| 1～1 1/4以上（含む） | 0.036 | 64 |
| 1 1/4～1 1/2以上（含む） | 0.042 | 58 |
| 1 1/2 ～ 1 3/4 以上 (含む) | .0046 | 56 |
| 1¾-2以上（含む） | 0.052 | 55 |
水圧試験 - 各チューブは、漏れの痕跡を示さずに内部静水圧に耐えなければなりません。
材料に 7000 psi の繊維応力を加えるのに十分な応力 (薄い中空の場合は次の式で決定)
シリンダーに張力がかかっている状態。特に指定がない限り、チューブは 1000psi を超える静水圧でテストする必要はありません。
P = 2St/(D-0.8t) ここで、
P = 静水圧、psig。
t = チューブの壁の厚さ、インチ。
D = チューブの外径。で、そして
S = 材料の許容応力、psi。
表 6 直径の許容差
| 外径、インチ | 壁の厚さ (インチ) | ||||
| 0.020あ 0.022 0.025 0.028 |
0.032 | 0.035 | 0.042 | 0.049以上 | |
| 直径公差、プラスとマイナス、インチ。 | |||||
| 最大 0.500 (含む) | 0.003 | 0.0025 | 0.0025 | 0.0025 | 0.0025 |
| 0.500 ～ 0.740 以上 (含む) | 0.0040 | 0.004 | 0.004 | 0.0035 | 0.003 |
| 0.500 ～ 7.40 以上 (含む) | 0.0060 | 0.006 | 0.005 | 0.0045 | 0.004 |
| 0.740 ～ 1.000 以上 (含む) | ... | 0.009 | 0.008 | 0.006 | 0.045 |
| 1.250 ～ 1.375 以上 (含む) | ... | ... | ... | 0.008 | 0.005 |
| 1.375 ～ 2.000 以上 (含む) | ... | ... | ... | ... | 0.006 |
A この列の公差は、ライト ドローおよびドロー テンパーにのみ適用されます。
焼きなまし焼き戻しの許容差は、製造業者と購入者の間で合意されたものとします。
表 7 壁の厚さの許容差、プラスとマイナスの寸法
| 壁の厚さ (インチ) | 外径、インチ | ||
| 1/8 を超えて 5/8 まで (含む) | 5/8 を超えて 1 まで (含む) | 1 ～ 2 を含む | |
| 0.020、0.032までを含む | 0.003 | 0.003 | ... |
| 0.032、0.035までを含む | 0.003 | 0.003 | 0.004 |
| 0.035、0.058までを含む | 0.004 | 0.0045 | 0.0045 |
| 0.058、0.083までを含む | 0.0045 | 0.005 | 0.005 |
| 0.083、0.120までを含む | 0.005 | 0.0065 | 0.0065 |
| 0.120、0.134までを含む | 0.007 | 0.007 | 0.0075 |
表 8 長さの許容差
| 指定された長さ、フィート | 公差、すべてプラス、インチ。 |
| 最大15個 | 3/32 |
| 15～20歳以上（含む） | 1/8 |
| 20～30歳以上（含む） | 5/32 |
| 30～60歳以上（含む） | 3/8 |
| 60 ～ 100 を超える (含む)あ | 1/2 |
あ100 フィートを超える長さの凝縮器チューブは現在需要がありません。長さの公差値は今後開発されます
経験が示すとおりです。肉厚 0.020 の長さの公差値 (肉厚を含む)0.032までは合意どおりとする
メーカーまたはサプライヤーと購入者の間。
| チューブ。外径、インチ | 許容範囲 |
| 最大 5/8 (含む) | 0.010インチ |
| 5/8以上 | 0.016インチ/インチ直径の |
この明細書に列挙されている特性および化学組成は、意見の相違がある場合には、
以下の ASTM 方法に従って決定されます。
| テスト | ASTM 指定 |
| 化学分析 | B170あ、E53、E54、E62、E75、E478 |
| 粒度 | E112 |
| 拡張（ピンテスト） | B153 |
| 硝酸水銀 | B154 |
| テンション | E8 |
| 非破壊検査 | E243 |
あ仕様 B170 への参照は、その付録で提案されている化学的方法を指します。
E-1 委員会が銅中の低レベル不純物の分析方法をテストし、公表したとき。
仕様 B 170 の付属書は削除されます。
付録 (不法情報)
×1.銅および銅合金の密度
X1.1 この仕様の対象となる合金の密度は、表 X1.1 に示されています。
表 X1.1 密度
| 銅または銅合金 UNS No. | 密度、ポンドインチ3 |
| C10100、C10200、C10300、C10800、C12000、C12200、C14200 | 0.323 |
| C19200 | 0.320 |
| C23000 | 0.316 |
| C28000 | 0.303 |
| C44300、C44400、C44500 | 0.308 |
| C60800 | 0.295 |
| C61300、C61400 | 0.285 |
| C68700 | 0.301 |
| C70400 | 0.323 |
| C70600 | 0.323 |
| C71000 | 0.323 |
| C71500 | 0.323 |
| C71640 | 0.323 |
| C72200 | 0.323 |
材質比較表（ASTM→KS、JIS、DIN、BS、NBN、NF、UNI）
| ASTMSTANDARD | 国連番号 | 韓国/日本 | ドイツ人 | イギリス人 | ISO | ||||||
| KS/JIS記号 | KS/JIS番号 | DINタイプ | DIN 番号 | 材料番号 | BS番号 | BSグレード | 備考 | ISOタイプ | ISO番号 | ||
| B 111 銅および銅合金のシームレスコンデンサーチューブおよびフェルールストック | |||||||||||
| C44300 | C44300 | C4430T/C4430T | D5301/H3300 | CuZn28Sn | 1785年 | 2871 | CZ111 | CuZn28Sn1 | R1337 | ||
| C68700 | C68700 | C6870T/C6870T | D5301/H3300 | CuZN20Al | 1785年 | 2871 | CZ110 | CuZn20Al2 | 426-I | ||
| C70600 | C70600 | C7060T/C7060T | D5301/H3300 | CuNi10Fe1Mn | 17664 | 2871 | CN102 | CuNi10Fe1Mn | 429 | ||
| C71000 | C71000 | C7100T/C7100T | D5301/H3300 | ||||||||
| C71500 | C71500 | C7150T/C7150T | D5301/H3300 | CuNi30Mn1Fe | 17664 | 2871 | CN107 | CuNi30Mn1Fe | |||
| C71640 | C71640 | C7164T/C7164T | D5301/H3300 | CuNi30Fe2Mn2 | 17664 | 2871 | CN108 | CuN | |||
