Yuhong Holding Group Co.,LTD
起源の場所: | 中国 |
ブランド名: | YUHONG |
証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
モデル番号: | ASTM A210 グレード A1 埋め込みフィンのチューブ |
最小注文数量: | 10PCS |
---|---|
価格: | Negotiable |
パッケージの詳細: | 条件のプラスチック帽子が付いている層木の場合の鉄の場合の束 |
受渡し時間: | 量によって決まる |
支払条件: | T/T、L/C |
供給の能力: | 1ヶ月あたりの1000トン |
管材: | ASTM A210 A1級 | フィンタイプ: | 埋め込み |
---|---|---|---|
フィン素材: | AL 1060 | 適用する: | 熱交換器/ヒーターの部品 |
ハイライト: | ASTM A210 埋め込まれたフィニングチューブ,炭素鋼G型フィンチューブ,Al 1060 埋め込まれたフィンチューブ |

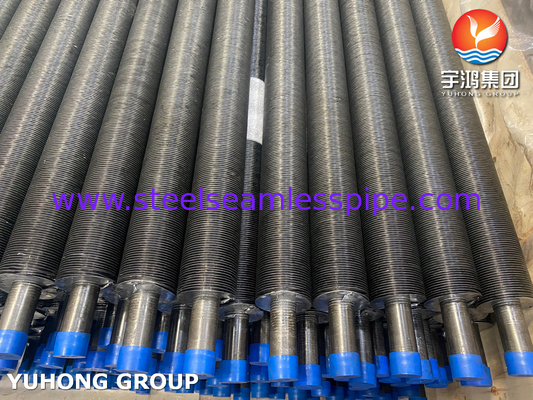

炭素鋼組み込み型G型フィンチューブ ASTM A210 A1 Al 1060
概要:
G型アルミ内蔵フィニングチューブは熱交換器の重要な部品で,特にアルミ製のフィニングチューブは軽量で製造が簡単です.熱交換装置に一般的に使用されます.
Embedded Finチューブの主な設計特徴は,フィンが挿入され,チューブに切断された螺旋溝に溶接される.Gフィンは,より高い温度で使用することができ,非常に耐久性があります.
埋め込まれたフィンは,高熱サイクルや高温で使用し,フィンの側が定期的に清掃される場合に最適です.壁の厚さが最低1メートルで.65mmは,溝を収納する.しかし,G型フィンは,最大400°Cの温度に耐えることができ,よりよい伝導性のために炭素鋼のフィンを組み込むことができます.
製造プロセス
具体的には,G型フィンチューブは,一定の幅と深さの螺旋溝で,鋼管に事前処理され,アルミニウムストライプが装置の鋼管に挿入されます.巻き込み過程で鋼筋と鋼管の間の特定の接触面を確保するため,一定の前張力により,鋼筋は螺旋溝にしっかりと絞り込まれます.
鋼筋の両端が鋼管に溶接され,インレイを容易にするため,鋼筋のストライプと螺旋溝の間に一定の反響がある必要があります干渉を形成するには,反響が小さすぎる場合,インレイプロセスはスムーズに進行することが困難です.
さらに,ロープ鋼帯は常に一定の反発を呈し,その結果,鋼帯と螺旋溝の底面はうまく結合できない.一般機器でインレイフィンを行うことができます費用は高くありません
A210 A1級 化学成分
グレード |
C (最大) |
ミニ |
シ (ミ) |
P (最大) |
S (マックス) |
A1 |
0.27 |
最大は093 |
0.10 |
0.035 |
0.035 |
メカニカルプロパティ
グレード |
張力強度 (Mpa) |
収力強さ (Mpa) |
伸縮 (%) |
A1 |
≥415 |
≥255 |
≥30 |
G型内蔵フィニットチューブ 詳細
中核管の材料:
1炭素鋼:A179,A192,SA210 Gr A1/C,A106 Gr B
2ステンレス鋼:TP304/304L,TP316/TP316L/316Ti,A789 S31803/S2205
3銅:UNS12200/UNS14200/UNS70600,CuNi70/30,CuNi90/10
フィン素材:
1アルミ (アルミ)1100(アルミ1060)
2銅だ
3鉄鋼
フィンタイプ: 固体平面
フィンチューブタイプ:G型内蔵
外径 (OD): 16mm 最短~最大50.8mm
管の長さ:最大18,000mm
フリンの高さ: 最大 16.5mm
フィン厚さ:一般的に0.4mm~0.6mm
フィンピッチ:最低2.1mm (12FPI)
表面保護:両端は,電球噴射弧システムで金属化された亜鉛またはアルミでなければならない.
アクセサリー:チューブサポートボックス,クランプ,スペースボックス (材料:アルミ,亜鉛,不?? 鋼)
申請
- 医薬品機器
- 化学機器
- 海水設備
- 交換器
- コンデンサ
- 紙パルス産業
石油掘削会社
- 発電
- 石油化学
- ガス加工
