Yuhong Holding Group Co.,LTD
 |
| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001-2008, API 5L, API 5CT |
| モデル番号: | GOST9941-81 |
| 最小注文数量: | 500キロ |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 合板の箱、束、編まれた袋 |
| 受渡し時間: | 量によって決まる |
| 支払条件: | T/T,L/C |
| 供給の能力: | 100 トン/月 |
| 仕様: | BS6323 PART 5 ERW 1, ERW 2, ERW 3, ERW 4, ERW 5 | グレード: | 12X18H12T |
|---|---|---|---|
| 過剰摂取: | 3/4" (19.05), 1"(25.4), 1-1/4" ((31.75), 1-1/2" ((38.1), 2" (50.8), 2-1/2" ((63.5), 3" (76.2) | タイプ: | 1KM,GKM,NKM,NZF |
| スケジュール: | BWG10、12、14、16、18、20、22、25 | 材料: | 炭素鋼 |
| ハイライト: | ボイラーチューブでの性能,低炭素鋼ボイラーチューブ,ERW1 ボイラーチューブ |
||

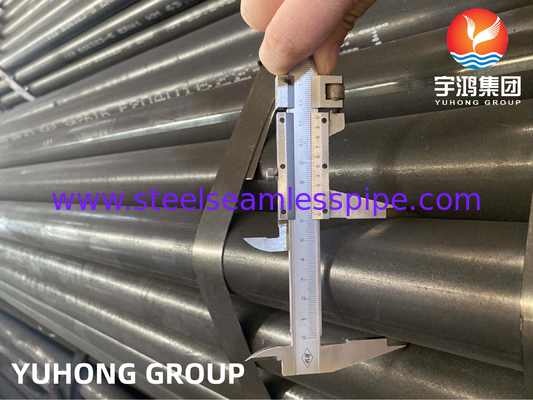

BS 6323-5 ERW1 KM ボイラーチューブ
BS 6323-5 ERW1 KM ボイラーチューブ (Boiler Tube) は,ボイラー用途で使用される電気抵抗溶接 (ERW) 炭素鋼管に関する英国標準規格である.ERW1グレードは,チューブが低炭素鋼材を使用して製造されていることを示します.この仕様書では,尺寸,機械的特性に関する要求事項を定めている.,工業用ボイラーでの安全で信頼性の高い性能を確保するためにボイラー管の試験を行う.
鋼材の種類と化学成分:
| デザイン 国 |
化学組成 (小鉢分析) | メカニカルプロパティ | |||||||||||||
| C について | そうだ | ミニ | P | S | KM (溶接された状態) | GMKとGZF (アニール) | NKMとNZF (正常化) | ||||||||
| マックス | マックス | マックス | マックス | マックス | リ ミニ |
Rm ミニ |
A について ミニ |
A について ミニ |
リ ミニ |
Rm ミニ |
A について ミニ |
リ ミニ |
Rm ミニ |
A について ミニ |
|
| D/a≤ 20 |
D/a> 20 |
||||||||||||||
| % | % | % | % | % | N/m m2 |
N/m m2 |
% | % | N/m m2 |
N/m m2 |
% | N/m m2 |
N/m m2 |
% | |
| ERW 1 | 0.13 | ___ ほら | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
| ERW 2 | 0.16 | ___ ほら | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
| ERW 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
| ERW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
| ERW 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | ___ ほら | ___ ほら | 340 | 490 | 20 |
| 直径 | 許容性 | |||
| 1 | 2 | 3 | ||
| 終了しました | 合計まで | KM 状態 D/a | GKM,GZF,NKM,NZF 条件 20 |
|
| ≤40 GKM,GZF, | ||||
| NKM,NZF条件≤20 | ||||
| mm | mm | mm | mm | mm |
| 20 | ±012 | ±018 | ±024 | |
| 20 | 30 | ±015 | ±022 | ±030 |
| 30 | 50 | ±020 | ±030 | ±040 |
| 50 | 70 | ±025 | ±037 | ±050 |
| 70 | 90 | ±030 | ±045 | ±060 |
| 90 | 110 | ±035 | ±052 | ±070 |
| 110 | 130 | ±045 | ±068 | ±090 |
| 130 | 150 | ±055 | ±082 | ±110 |
| 150 | 170 | ±065 | ±097 | ±130 |
| 170 | 外部の ±0.75% | 外径の ± 1% | 外径の ±1.5% | |
| 直径 |
||||
| 熱交換器と冷却器とボイラーのチューブサイズ | |||||||||||
| 外径 | BWG | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| 壁厚さ mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| mm | インチ | 体重 kg/m | |||||||||
| 6.35 | 4/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| 管の形状:ストレート&U-ベンド&フィン&ローリング | |||||||||||
| ステンレス鋼管:A/SA213,A/SA249,A/SA268,A/SA269,A/SA789,EN10216-5,A/SA688,B/SB163,JIS-G3463,GOST9941-81 について | |||||||||||
|
炭素と合金鋼管:A/SA178,A/SA179,A/SA192,A/SA209,A/SA210,A/SA213,A.SA214,SA423 |
|||||||||||
適用する
海上石油掘削会社
発電
石油化学
ガス加工
特殊化学物質
医薬品
医薬品機器
化学機器
海水設備
熱交換機
コンデンサー
紙パルス産業
