Yuhong Holding Group Co.,LTD
起源の場所: | 中国 |
ブランド名: | YUHONG |
証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
モデル番号: | A179、A192、SA210 Gr A1/C、A106 Gr B、TP304/304L、TP316/TP316L/316Ti、A789 S31803/S2205 銅:UNS12200/UNS1420 |
最小注文数量: | 1pc |
---|---|
価格: | negotiable |
パッケージの詳細: | 複合木製のケース/鉄製のケース/プラスチックキャップのパッケージ |
受渡し時間: | 10日間 |
支払条件: | T/T,L/C |
供給の能力: | 月 1500 トン |
炭素鋼: | A179,A192,SA210 Gr A1/C,A106 Gr B | ステンレス鋼: | TP304/304L、TP316/TP316L/316Ti、TP321、TP347 |
---|---|---|---|
複式アパートの鋼鉄: | A789 S31803/S2205 S32750、S32760 | 銅ニッケル: | UNS12200/UNS14200/UNS70600、CuNi70/30、CuNi 90/10 |
フィンタイプ: | 高周波溶接 埋め込みG /L/KL/KLL 押出形 | ||
ハイライト: | 埋め込まれたGフィニングチューブ,SA210 Gr.A1 フィニングチューブ,Al1060 フィニングチューブ |

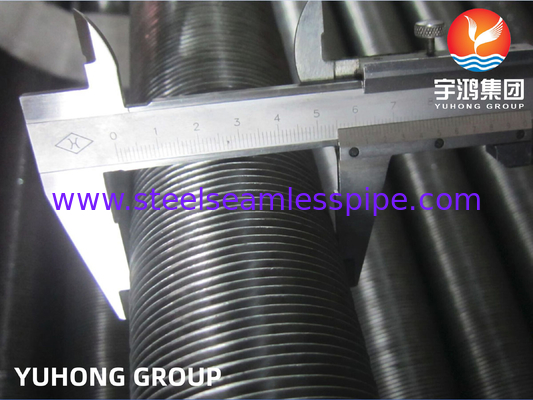

ASME SA210 Gr.A1 シームレスチューブとアルミニウムAl1060 組み込みG型フィンチューブ
埋め込みフィニングチューブ (finning tubes, finned tubes, finned pipes) とは,様々な産業や用途で使用される熱伝送部品のことです.彼らは,チューブ表面にしっかりと埋め込まれたまたは統合溶接された外側のフィンを持つベースチューブで構成されています.羽根は管の表面積を大きくし,熱伝達の効率を向上させる.
埋め込まれたフィンチューブの主な目的は,チューブを通過する液体と周囲の環境または他の液体との間の熱交換を改善することです.翼 の 設計 と 構築 は,熱 移転 の ため に 利用 できる 表面 面積 を 増やす こと に よっ て,熱 移転 率 を 大きく 向上 さ せる.
ASTM A192 / A192M: 高圧サービス用シームレス炭素鋼ボイラーチューブ
ASTM A210 / A210M: 中型炭素鋼のシームレスボイラーと超熱管
鋼材のグレード:A1級,C級
配送条件: アニールされ,標準化され,標準化され,冷却され
簡単な詳細:
トューブオーダー: 16mm ミニ 219.1mm ((8') マックス
管長:最大25000mm
フィンの高さ:最大50mm
フィン厚さ:一般的には0.2mm~3.0mm
フィンピッチ:2.3mm (11FPI) min. またはクライアントに合わせた
製造プロセス
アルミのフィンのストリップは,張力巻きで,チューブに切断された0.4mmの深さの溝に配置されます.
表面保護
溝付きG型フィンチューブの両端は,電球噴射弧システムで塗装された亜鉛またはアルミニウムで金属化しなければならない.
承認基準
API規格661 (一般精製工場用空冷熱交換機) または配送条件 (TDC)
アクセサリー
管の支架箱,クランプ,距離箱 (材料:アルミニウム,亜鉛,ステンレス鋼)
配送条件:
管の端は四角切断され,穴がなく,内側から乾燥し,空気で吹いて清潔に,外側はG-Fin Embedded Fined Tubeの両端に塗装されています.
乾燥剤は大陸輸送のためにも各パッケージに入れます.
応用:
一般的な申請分野は以下のとおりです.
1熱交換器:A179フィンのチューブは熱交換器に広く使用され,特に低炭素鋼が使用される作業流体と互換性のあるアプリケーションで使用されます.彼らは,空気から液体と液体から液体両方の熱交換機で使用されています異なる介質間での効率的な熱伝送を容易にする.
2.HVACシステム:A179フィンチューブは,効率的な熱伝送のために,暖房,換気,空調 (HVAC) システムで使用されます.空気と液体 (冷却水や冷却剤など) の間の熱交換を必要とする他の部品.
3産業用ボイラー:A179フィンのチューブは,蒸気ボイラーや熱水ボイラーを含む産業用ボイラーで使用されます.ボイラー効率の向上とエネルギー利用の最適化.
4エコノマイザー:A179フィンのチューブは,発電所,工業炉,その他の燃焼システムにおける煙ガスからの廃棄熱を回収する熱交換機であるエコノマイザーで一般的に使用されます.羽根 の 管 は 熱 の 移転 を 最大限に し て 供給 水 の 予備 温め に 役立ち ますシステム全体の効率を向上させる.
5コンデンサー:A179フィンのチューブは,熱蒸気から冷却媒間に熱が転送され,蒸気が凝縮するコンデンサーユニットで使用されます.冷却システムで一般的に使用されています空調装置や発電所です
6油冷却器:A179フィンのチューブは,水力システムや潤滑システムなどの油冷却アプリケーションに適しています.フィンは表面面積を増やします.効率的な熱消耗を可能にし,最適な油温を維持する.
7.熱回収システム:A179フィンのチューブは,様々な産業プロセスからの廃棄熱を捕獲し,さらなる使用のために媒体に転送することで,熱回収アプリケーションにおいて重要な役割を果たします.エネルギー効率を向上させ 運用コストを削減するシステムで使用されます.
仕様:
溝付きG型フィニングチューブは 2つの異なる材料で組み合わせられています
ポイント | 一般資料 | 人気ASTM材料 |
中核管の材料 |
炭素鋼 低合金鋼 ステンレス鋼 青銅 銅 銅 銅 銅 銅 銅 銅 銅
|
1炭素鋼:A179,A192,SA210 Gr A1/C,A106 Gr B 2ステンレス鋼:TP304/304L,TP316/TP316L/316Ti A789 S31803/S2205 など 3銅:UNS12200/UNS14200/UNS70600 クニ70/30,クニ90/10 |
フィンズの材料 |
1アルミ合金 2銅だ |
1アルミ (アルミ)1100アルー1060 2銅だ |
すべての寸法がインチで 要求に応じて仕様です |
|||
トューブオーダーダース |
羽根の高さ |
フィン厚さ |
ピッチ (密度) 単位でフィンの数 |
5/8 |
3/8,1/2 |
.015/.016/020 |
67 8 9 10 11 |
3/4 |
5/8,1/2 |
.015/.016/020 |
67 8 9 10 11 |
1 |
5/8,1/2 |
.015/.016/020 |
67 8 9 10 11 |
1 1/4 |
5/8,1/2 |
.015/.016/020 |
67 8 9 10 11 |
1 1/2 |
5/8,1/2 |
.015/.016/020 |
67 8 9 10 11 |
詳細についてはメールしてください. |
