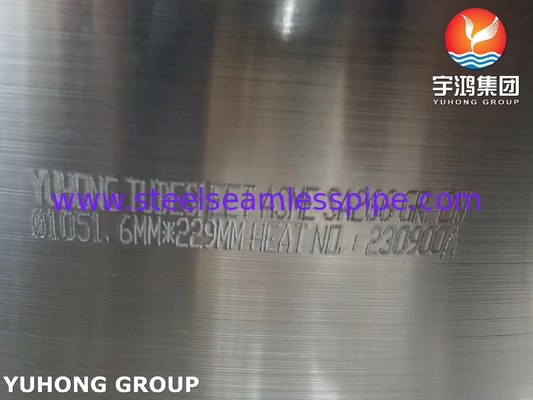

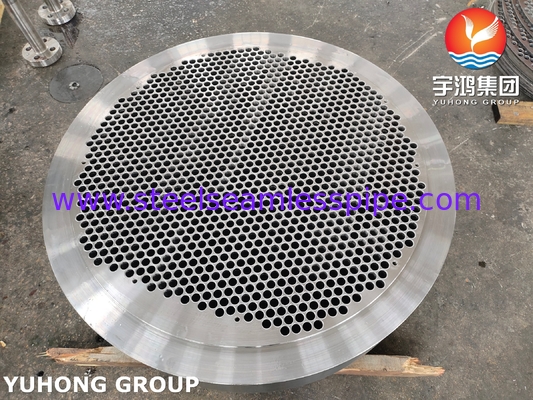

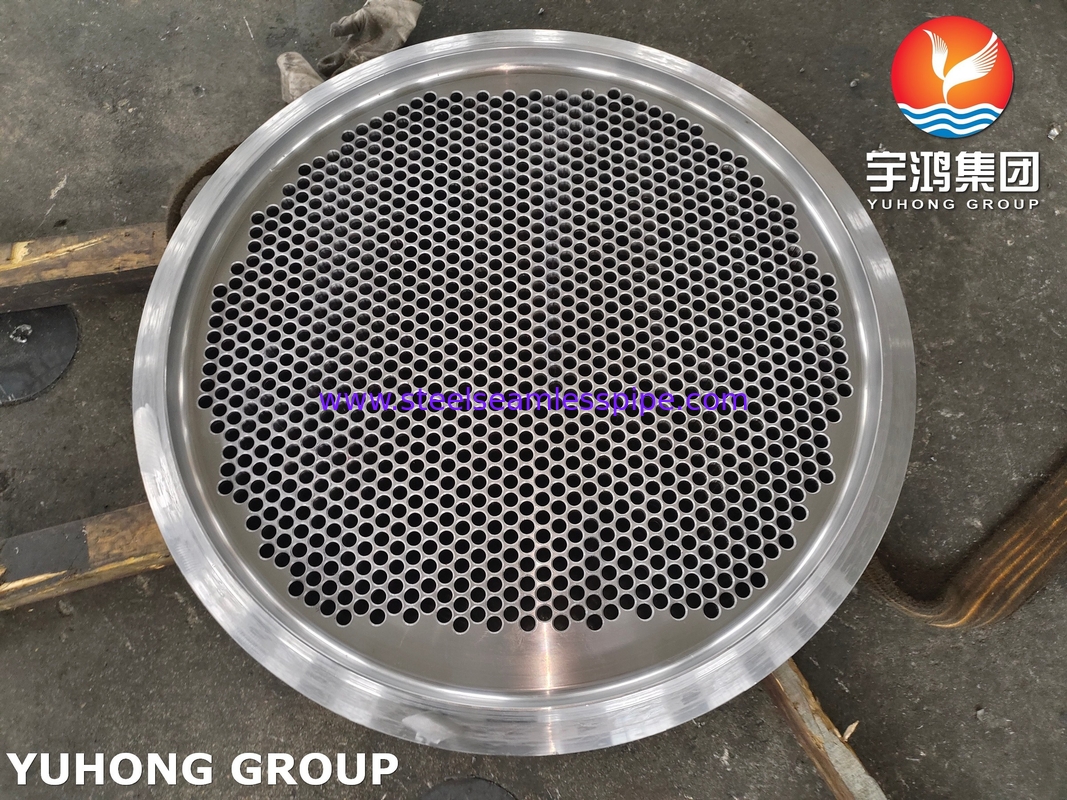

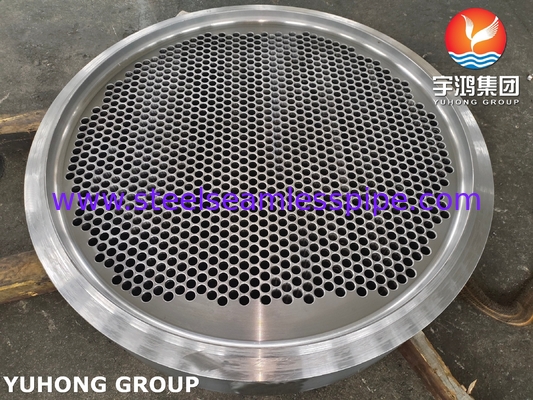

ASME SA266 Gr.2N 熱交換器のチューブシート

ASME SA266 Gr.2N 熱交換器のチューブシート

ASME SA266 Gr.2N 仕様とは?

ASME SA-266 Gr.2N 仕様は,圧力容器や熱交換器,特にチューブシートに使用される炭素鋼の鍛造品をカバーする.この材料は,シェルとチューブ式熱交換機に広く使用されています溶接可能性,コスト効率性により,冷蔵庫やボイラーに搭載されている.

"2N"の表示は,材料が標準化された熱処理状態で供給されていることを示し,標準化されていないグレードと比較して強度と強度を高めます.

化学成分 (ASME SA-266 Gr.2N)

メカニカルプロパティ

熱処理

穀物構造を精製し,機械性能を改善するために標準化 (N) された.

溶接後熱処理 (PWHT) は,溶接を行う場合,オプションです.

熱交換器のチューブシートにSA-266 Gr.2Nを使用する理由

利点

費用対効果 ステンレス鋼やニッケル合金管よりも経済的です

溶接能力良好 共通溶接技術 (SMAW,GTAW,SAW) と互換性がある.

ASMEコードの遵守 圧力容器に関するASMEボイラーおよび圧力容器コード (BPVC) 第8節を満たす.

適度な耐腐食性 適正に維持された場合,重症でない環境に適しています.

制限

耐腐食性のある使用には適さない 酸性/攻撃性のある環境にさらされた場合,カバーまたはコーティングが必要です.

制限された高温使用 推奨温度: ~400°C (750°F).

磁気腐食リスク ステンレス鋼またはニッケル合金管 (例えばUNS N08810) と組み合わせた場合,隔離またはカソード保護が必要かもしれません.

チューブシートの設計と製造に関する考慮事項

設計規範と基準

ASME BPVC 第8節,第1または第2課 (平面頭/管状シートについてはUG-34).

TEMA (チューブル交換器製造者協会) 穴のパターンと許容量について

管と管の結合方法

機械加工と品質管理

精密な掘削 穴の直径,ピッチ,並び方はTEMA基準を満たす必要があります.

非破壊性試験 (NDT) 溶接検査のための超音波試験 (UT),染料浸透剤 (PT) または放射線写真 (RT)

表面仕上げ 滑らかな加工により裂け目の腐食のリスクが軽減されます.

SA-266 Gr.2N パイプシートの共通用途

石油・ガス 精製工場の熱交換機

発電所 コンデンサーと給水給湯器

化学加工 適温交換機

HVACシステム 産業用冷却用

トゥープシート の 代替 材料

SA-266 Gr.2N が不適格である場合は,以下を考慮してください.

SA-266 Gr.3 (高強度炭素鋼)

SA-516 Gr.70 (圧力容器用鋼)

ステンレス鋼 (SA-240型 304/316) 腐食耐性向上

プレートチューブシート (SA-263/SA-264) ステンレス/ニッケル層の炭素鋼

ASME SA-266 Gr.2N チューブシートは,中気圧および温度熱交換器の信頼性と経済的な選択です.適切な材料選択,設計,耐久性も保証します.
