| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
| モデル番号: | ASTM B171 銅合金管シート |
| 最小注文数量: | 1pc |
|---|---|
| パッケージの詳細: | 層木の箱/パレット |
| 受渡し時間: | 7日 |
| 支払条件: | L/C、T/T |
| Product Name: | Tubesheet | Standard: | ASTM B171, ASME SB171 |
|---|---|---|---|
| Material: | UNS C46400 | NDT: | 100% PT, UT, PMI |
| Size: | can custom, as per drawing | Process: | Forging, Drilling, Machining |
| Application: | Tubular Heat Exchanger, Boiler, Pressure Vessel, Steam Turbine, Large Central Air Conditioning, etc. | ||
| ハイライト: | 造られた銅Tubesheet,ニッケル合金Tubesheet,シリンダー形Tubesheet |
||

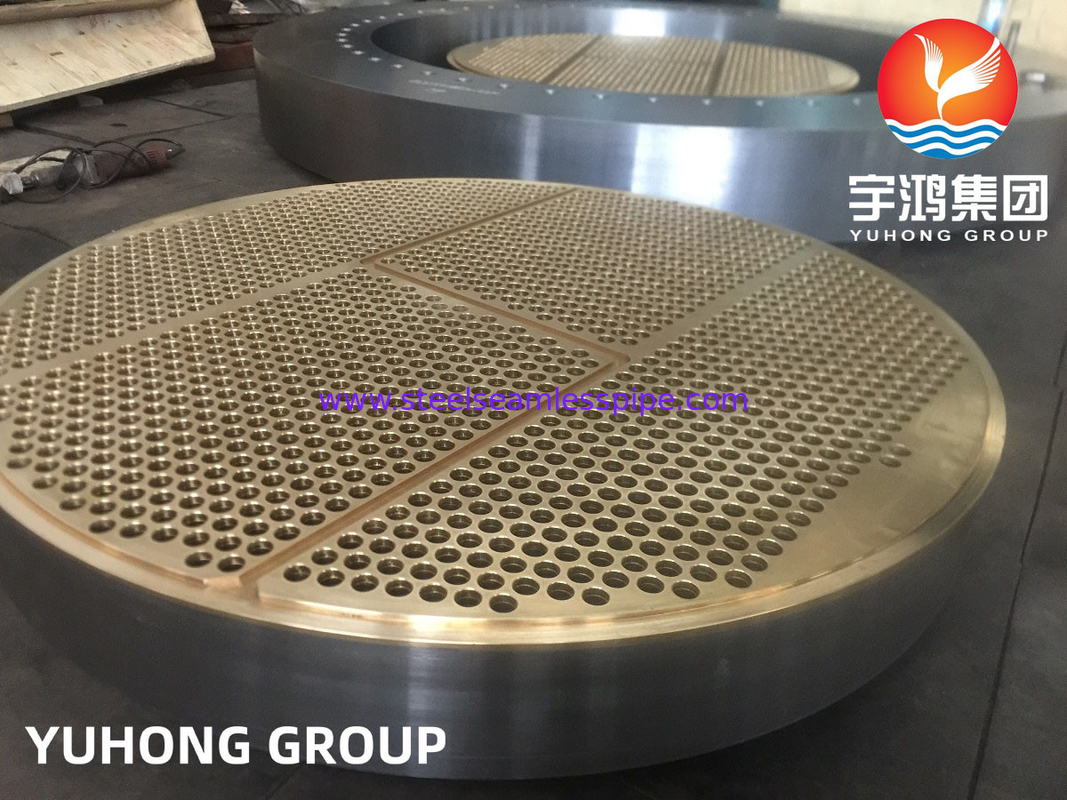

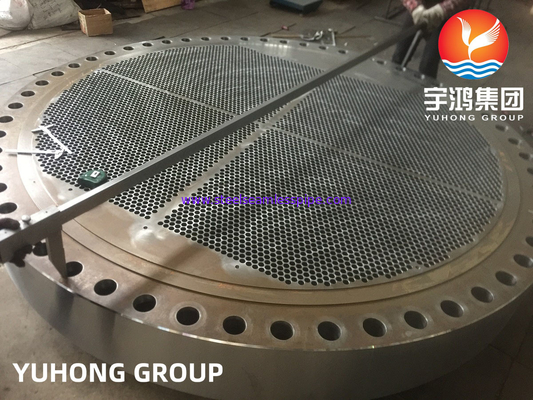

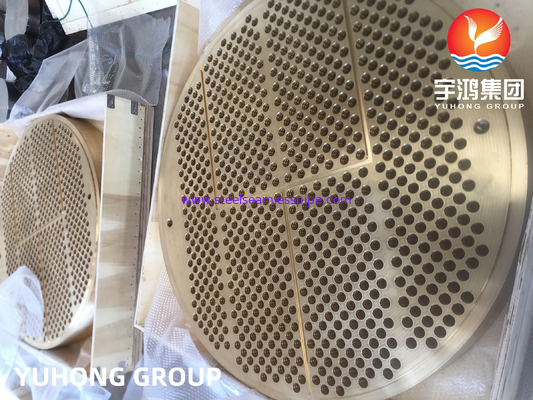

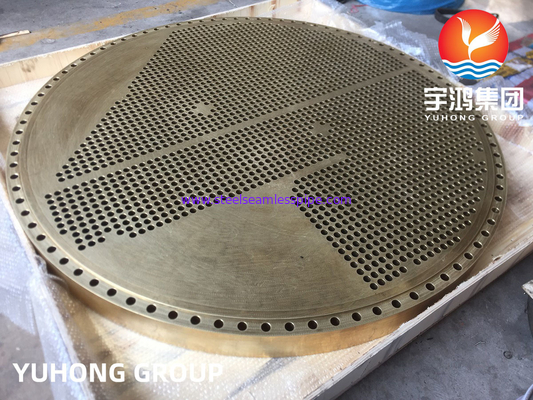

ASTM B171 UNS C46400 圧迫容器用銅合金チューブシートと熱交換器の適用
ASTM B171/B171M は,圧迫容器,冷却器,熱交換器用の銅合金板およびシートに関する仕様である.シェルとチューブの熱交換器の主要な部品の1つである閉ざされた管状圧力容器内の一連のパイプを収容するために,チューブシートに穴を掘ります.それは船舶建設の熱交換器製品に広く使用されています.原子力発電石油・化学・軍事産業
主要な特徴:
その他の材料
|
材料の種類 |
技術要求事項 |
|
デュプレックスステンレス鋼 |
ASTM/ASME SA182 F44,F45,F51,F53,F55,F60,F61 |
|
ステンレス鋼 |
ASTM/ASME SA182 F304,304L,F316,316L,F310,F317L,F321,F347 |
|
炭素鋼 |
ASTM/ASME A105,A350 LF1,LF2,A266,A694,A765 Gr2 |
|
合金鋼 |
ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3 |
|
鉄以外の物 |
|
|
チタン |
ASTM/ASME SB381, Gr.1グレート2グレート5グレート7グレート12グレート16 |
|
銅 ニッケル |
ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30) |
|
銅,アル銅 |
ASTM/ASME SB152 UNS C10100,C10200,C10300,C10800,C12200 |
|
ニッケル合金 |
ASTM/ASME SB169,SB171,SB564,UNS 2200,UNS 4400,UNS 8825 |
|
合金 20 |
ASTM/ASME SB472 UNS 8020 |
|
ハステロイ |
ASTM/ASME SB564,UNS10276 (C 276) |
|
プレートされた材料 |
ASTM/ASME SB898,SB263,SB264またはそれより近い |
|
タイタン-鋼,ニッケル-鋼,チタン-銅, |
製造プロセス
ingot billet &round bar-- chemical element analizing---bandsaw cutting---forging---heat treatment---inspection--stock of unmachined blanks---lathe----deep hole drilling---inspectction---marking---packing with plywoodcase
トゥープシート管の末端の腐食率に電磁的な影響を与える可能性があるため,チューブよりも高貴でなければならない.したがって,90-10 Cu-Ni チューブシートは90-10 Cu-Ni チューブで使用することができます.また,海軍用銅Muntz 金属とアルミニウムブロンズは,90-10 Cu-Ni 管にわずかにアノード性があり,したがって互換性があります.70-30 管には90-10 または 70-30 管シートが必要です.溶接した管と管のシート接合が好ましい.
工業で使用される様々なチューブ/チューブシート (T/TS) 溶接接接合体の設計があり,それぞれが独自の利点とデメリットを持っています.最も一般的な接合体は,フラッシュチューブです.埋め込み管トリパン製のチューブシート,付加リングと面側フィレットの溶接,溶接がチューブシート面に作られている場合.
申請
チューブプレートは,チューブ式熱交換機,ボイラー,圧力容器,蒸気タービン,大型中央エアコン,コンデンサ,蒸発機などの製品に広く使用されています.金属素材は,それを硬くするだけでなく管のプレート加工の精度,特に穴間隔と直径,垂直度,上記機器の組み立てと性能に大きな影響を与える.
