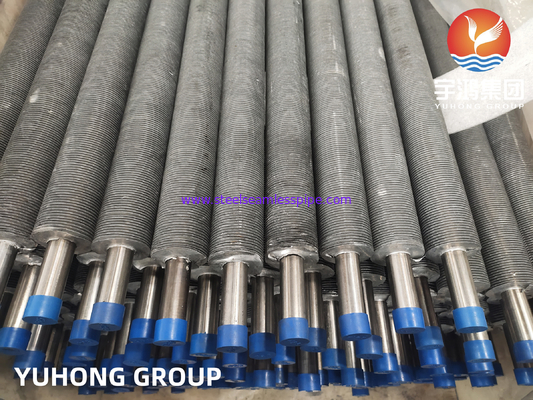

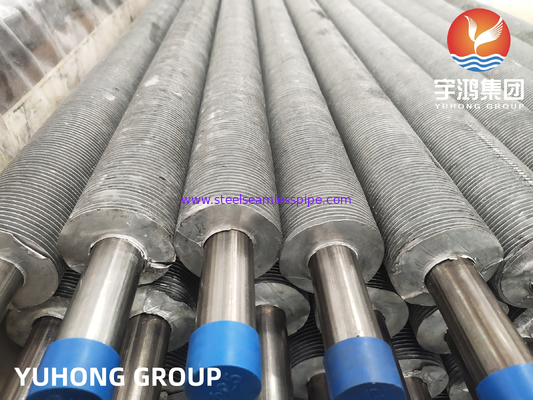

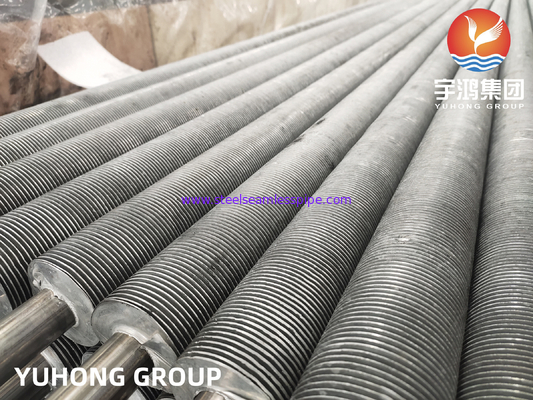

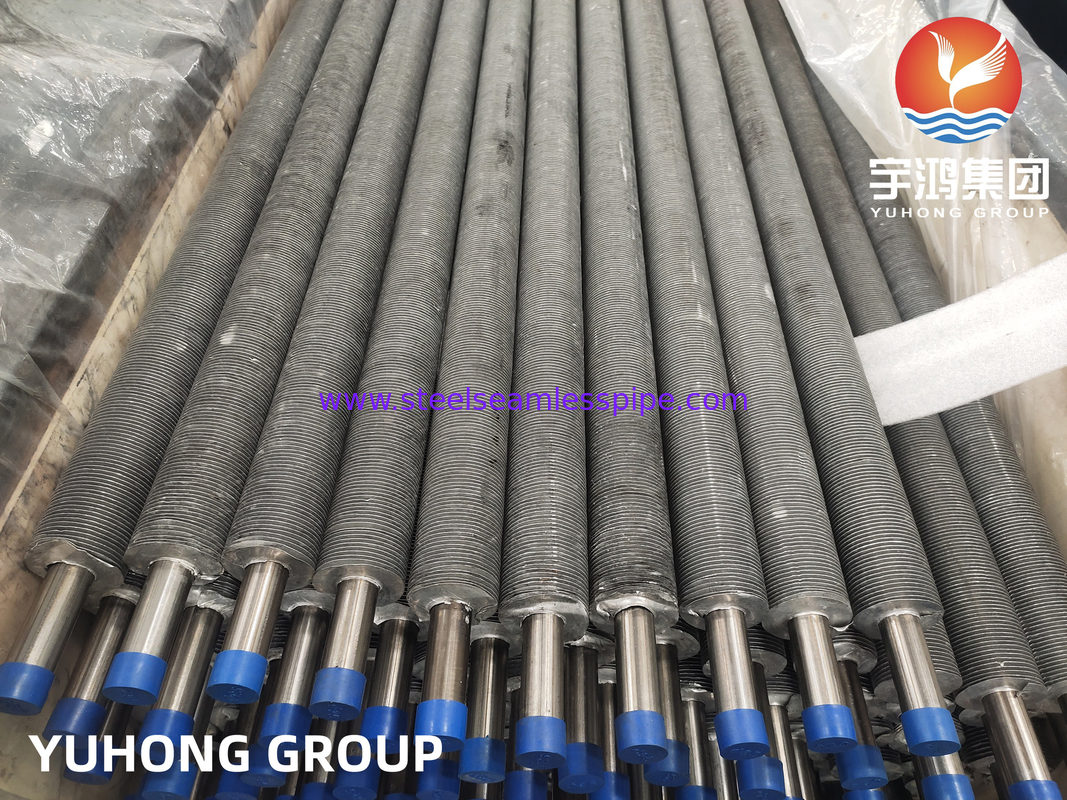

ASME SA249 TP304 押出フィンチューブ | 熱交換器用304ステンレス鋼

ASME SA249 TP304 押出フィンチューブは、ASME SA249に準拠したステンレス鋼304ベースチューブと、押出アルミニウムフィン（通常は1060または6063合金）で構成される高性能熱伝達エレメントです。フィンは、冷間圧延・押出された外側アルミニウムスリーブから形成され、一体型のバイメタル構造を提供します。このプロセスにより、フィンとチューブ間の完璧な機械的結合が保証され、接触熱抵抗ゼロで高い熱効率と大気腐食に対する優れた保護を実現します。

• 優れた熱伝達: 押出フィンは、空気の隙間がないため、巻き付け式やL字型フィンと比較して高い熱伝達効率を提供します。
• 高い耐食性: アルミニウムスリーブがSA249 TP304ベースチューブを完全に覆い、大気および化学的腐食から保護するため、過酷な環境や沿岸環境に最適です。
• 堅牢な構造: フィンは強く、頑丈で、損傷や変形が困難なため、蒸気や高圧水による清掃が容易です。
• 優れた熱安定性: フィンとチューブのシームレスな統合により、最大350℃の高温変動に対して効率的な性能を発揮します。
• 高圧抵抗: 信頼性の高い熱交換が重要な高圧システムに適しています。

• 規格: ASME SA249 / ASTM A249
• ベースチューブ材質: ステンレス鋼 TP304/TP304L (オーステナイト系)
• フィン材質: アルミニウム (1060または6063)
• フィンタイプ: 一体型押出フィンチューブ
• ベースチューブ外径: 10 mm ～ 51 mm (標準1インチまたは3/4インチあり)
• フィン高さ: 5 mm ～ 16 mm
• フィンピッチ: 1.8 mm ～ 10 mm (約7～13フィン/インチ)
• 長さ: 最大20メートル (カスタマイズ可能)
• 端部: 平端部または面取り端部

• 空冷熱交換器 (ACHE): 石油・ガス、石油化学、精製業界で使用されます。
• 発電所: 蒸気復水器および廃熱回収ユニット。
• HVAC & 冷凍: 空調システムおよび蒸発器。
• 海洋・オフショア: 冷却システム。
• 工業用乾燥機: 繊維、農業、工業プロセスで使用されます。

• 規格: ASME SA249
• 検査: 寸法検査、結合部完全性試験、100%X線検査、または第三者検査 (顧客の要望による)。
