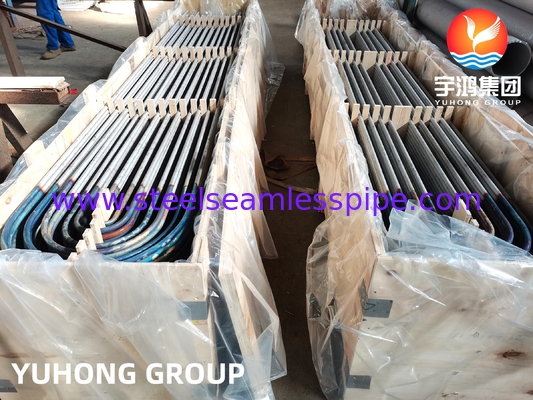

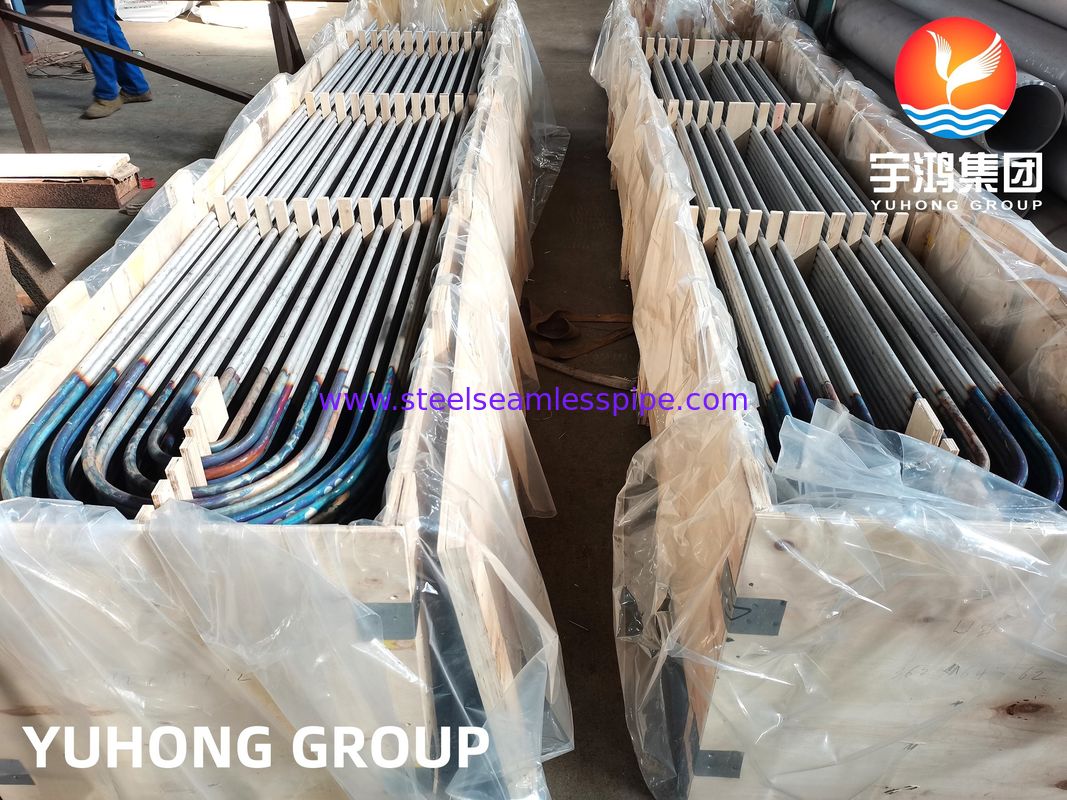

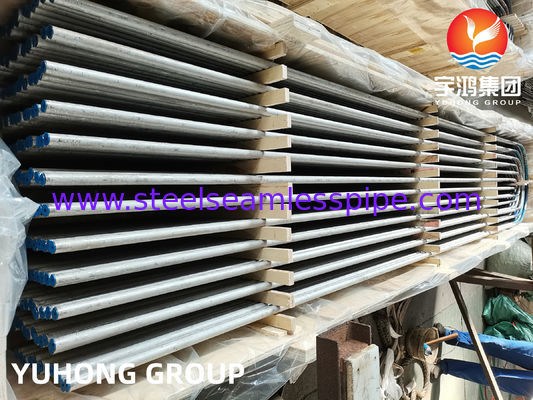

SA213 TP316L 熱交換器 Uベンドチューブ シームレス焼きなまし 100% HT ET

概要

ステンレス鋼Uベンドチューブは、U字型の曲がりを持つパイプまたはチューブの一種です。ステンレス鋼Uベンドチューブに関する主なポイントは以下の通りです。

1. U字型ベンド：ステンレス鋼Uベンドチューブは、U字型のベンドが特徴であり、これにより流体の流れの方向を変えたり、再配向させたりすることができます。ベンドは通常180度の湾曲を持ち、アルファベットの「U」の形に似ています。

2. ステンレス鋼材：Uベンドチューブはステンレス鋼で作られており、優れた耐食性と耐久性を提供します。ステンレス鋼は様々な腐食環境に対する耐性を持ち、幅広い用途に適しています。

3. 熱交換器用途：ステンレス鋼Uベンドチューブは熱交換器で一般的に使用され、2つの流体間の熱伝達を促進します。Uベンド設計により、限られたスペースでのコンパクトな設置と効率的な熱伝達が可能になります。

4. カスタマイズ可能な寸法：Uベンドチューブは、チューブ径、肉厚、ベンド半径に関して特定の用途要件を満たすようにカスタマイズできます。これらの寸法は、目的の流体流量、熱伝達能力、およびシステム設計に基づいて選択されます。

5. 溶接と加工：ステンレス鋼Uベンドチューブは、通常、曲げ、溶接、および加工プロセスの組み合わせによって製造されます。Uベンドは、チューブを目的の形状に曲げ、その後、両端を溶接してU字型の構成を作成することによって形成されます。

6. 産業用途：ステンレス鋼Uベンドチューブは、石油化学、石油・ガス、発電、化学処理、HVAC、冷凍などの産業で利用されています。熱交換器、コンデンサー、ボイラー、その他の効率的な熱伝達が必要なシステムで使用されます。

7. 材質オプション：ステンレス鋼Uベンドチューブは、304、316、または316Lなどの様々なグレードのステンレス鋼で利用可能です。ステンレス鋼グレードの選択は、運転温度、流体適合性、耐食性要件などの要因によって異なります。

8. 品質と規格：ステンレス鋼Uベンドチューブは、業界標準に準拠し、性能と信頼性を確保するために厳格な品質管理措置を受ける必要があります。ASTM、ASME、または特定の業界コードなどの規格への準拠により、チューブが必要な要件を満たしていることが保証されます。

ステンレス鋼Uベンドチューブは、限られたスペースで効率的な熱伝達を必要とする熱交換器やその他のシステムで広く使用されています。そのU字型のベンドにより、流体の流れの再配向や方向転換が可能になります。カスタマイズオプション、材質の選択、および品質基準への準拠は、特定の用途での最適なパフォーマンスを確保するための重要な考慮事項です。


特徴:

• 'U'ベンドは冷間加工プロセスで行われます。
• 'U'ベンドは、顧客図面に従って必要な半径で行われます。
• ベンド部分と6インチの脚部は、抵抗加熱により応力除去されます。
• IDの酸化を防ぐため、不活性ガス（アルゴン）を適切な流量で通過させます。
• 半径は、ODと肉厚の減少が推奨仕様に従っているか確認されます。
• 物理的特性と微細構造は、3つの異なる位置でチェックされます。
• 波打ちや亀裂の目視検査は、染料浸透探傷試験で行われます。
• 各チューブは、漏れがないか確認するために推奨圧力で水圧試験が行われます。
• 綿球テストは、チューブのIDの清浄度を確認するために行われます。

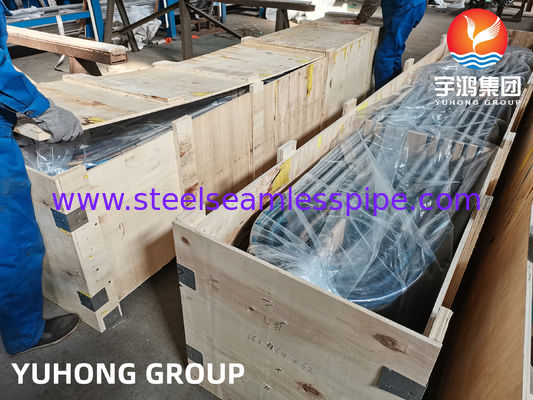

• その後、酸洗い、乾燥、マーキング、梱包が行われます。
• すべての手順は、TEMA "C" および ASTM A-688 に厳密に従って実行されます。

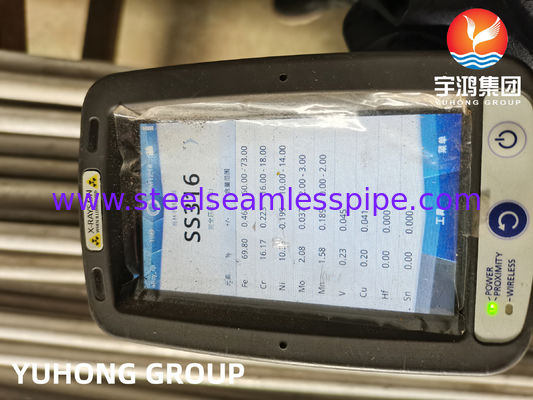

化学組成




機械的特性


用途:

• 化学肥料産業
• 化学・石油化学産業
• 発電および環境技術
• 石油・天然ガスLNG用途
• 機械・プラントエンジニアリング
• 建設・建築、自動車産業
• 原子力発電
• 計測用チューブ
• パルプ・製紙産業
• 化学繊維
• 食品加工産業用衛生チューブ、石炭ガス化
• 環境保護
• 航空宇宙産業
