| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO, TUV, PED etc. |
| モデル番号: | A403 WP304 /WP304L |
| 最小注文数量: | 1個 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | PLY-WOODEN場合かパレット |
| 受渡し時間: | 量によって決まる |
| 支払条件: | T / T、L / Cをご覧ください |
| 供給の能力: | 10000個/月 |
| サイズ: | 1/8"NB から 48"NB IN | 材料: | WP304 / WP304L |
|---|---|---|---|
| od: | 1/8" 48"へのNB NB | wt: | スケジュール10s -スケジュールXXS |
| 材質グレード: | ASTM A403 WP304 / WP304L | UNS: | S30400 / S30403 |
| 繋がり: | バット溶接（BW） | 熱処理: | 溶液熱処理 |
| ハイライト: | 熱交換器のバット溶接帽子、オイル ガスのバット溶接帽子、WP304鋼管の付属品,Oil Gas Butt Weld Cap,WP304 Steel Pipe Fittings |
||

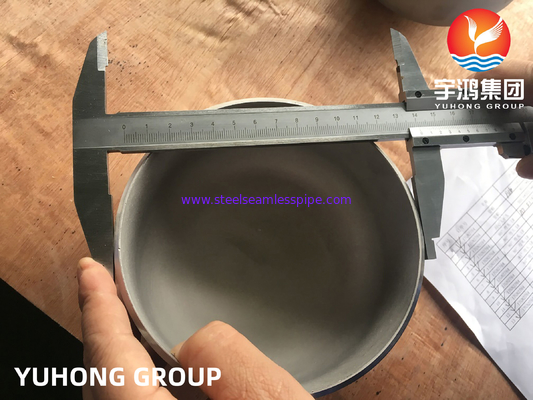

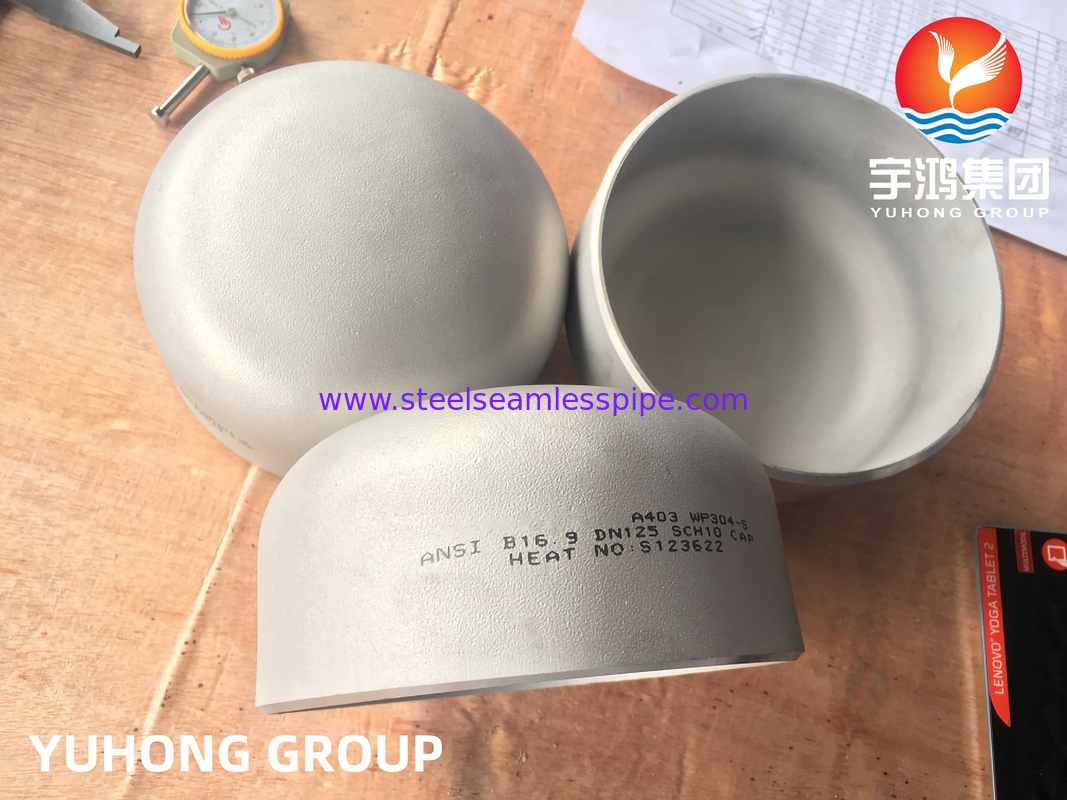

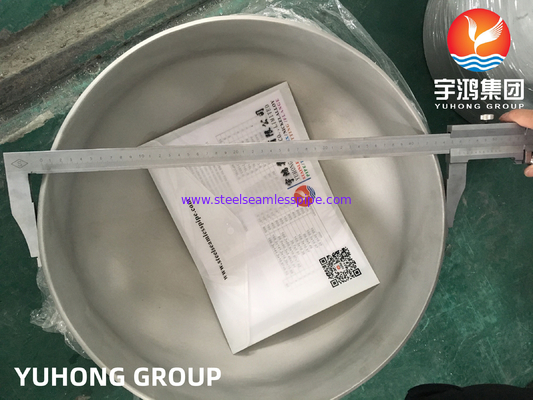

ASTM A403 WP304/WP304L ステンレス鋼バット溶接キャップは、配管システム、機器ノズル、プロセスラインの端を閉じるために設計されたオーステナイト系ステンレス鋼管継手です。キャップは、隣接するパイプに直接溶接するための突合せ溶接端で供給されます。
製造規格はASTM A403/ASME SA403、寸法規格はASME B16.9です。これらのステンレス鋼管キャップは、プロセス配管、石油化学、石油・ガス、電力、産業機器用途向けに、さまざまな呼び径と肉厚で入手可能です。
| 項目 | 仕様 |
|---|---|
| 製品 | ステンレス鋼バット溶接キャップ |
| 材質グレード | ASTM A403 WP304 / WP304L |
| UNS | S30400 / S30403 |
| 材質タイプ | オーステナイト系ステンレス鋼 |
| 製品タイプ | パイプキャップ / エンドキャップ |
| 製造規格 | ASTM A403 / ASME SA403 |
| 寸法規格 | ASME B16.9 |
| 接続 | バット溶接 (BW) |
| サイズ範囲 | 1/8"-48" NB |
| 肉厚 | SCH 10S-XXS |
| 端部加工 | ASME B16.25 (該当する場合) |
| 熱処理 | 溶液熱処理 |
| 表面 | 必要に応じて酸洗 / ブラスト / 機械加工 |

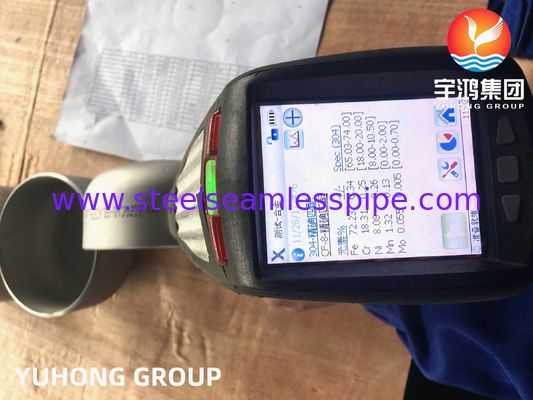

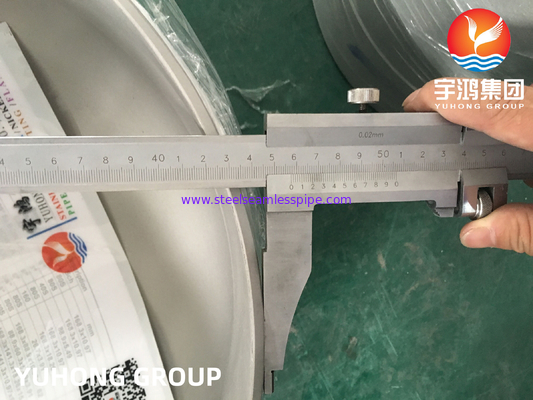

| 検査 | 必要に応じて寸法、外観、PMI、NDT |
| 認証 | EN 10204 3.1 入手可能 |
ASTM A403 は、圧力配管用途向けの鍛造オーステナイト系ステンレス鋼継手を対象としています。WP304 および WP304Lは、耐食性、溶接性、および一般的なプロセスサービス性能が要求される場合に一般的に使用されるクロムニッケルステンレス鋼グレードです。
主な材質の違いは炭素含有量です。
| グレード | UNS | 炭素 | 典型的な特徴 |
|---|---|---|---|
| WP304 | S30400 | ≤ 0.08% | 汎用304ステンレス鋼 |
| WP304L | S30403 | ≤ 0.03% | 溶接用途向けの低炭素グレード |
WP304L の低い炭素限界は、溶接中の炭化クロム析出のリスクを低減するのに役立ち、したがって、広範な溶接を伴う製造配管システムに一般的に指定されます。
バット溶接キャップは、パイプまたは継手の開口端にかぶせて円周に沿って溶接されます。バット溶接構成は以下を提供します。
キャップは、標準的な配管サイズおよび選択されたカスタム要件向けに供給できます。
ASME B16.9 は、工場製の鍛造突合せ溶接継手の寸法要件を提供します。利用可能なサイズと肉厚の組み合わせは、接続するパイプの仕様に従って選択できます。
典型的な肉厚指定には以下が含まれます。
実際の入手可能性は、サイズ、材質グレード、および適用される寸法要件によって異なります。
YUHONG は、プロジェクトの要件に応じて、さまざまな構成と材質グレードのステンレス鋼バット溶接キャップを供給できます。
A403 WP304 ステンレス鋼キャップは、標準的な304ステンレス鋼が要求される耐食性を提供する一般的なプロセス配管および機器用途に一般的に選択されます。
A403 WP304L ステンレス鋼キャップは、304ステンレス鋼の低炭素バージョンが指定されている溶接配管システムに適しています。
特別なサイズ、肉厚、検査要件は、図面、配管仕様、または注文書に従って検討できます。
ASTM A403 WP304 / WP304L バット溶接キャップは、以下の配管および機器の終端に使用されます。
キャップは、溶接端部閉鎖が必要なパイプ端、機器接続、および選択されたプロセス配管分岐を閉じるために使用できます。
プロジェクトの仕様に応じて、検査には以下が含まれる場合があります。
材料試験証明書は、EN 10204 3.1またはプロジェクトの要件に従って供給できます。
製品は以下に従って供給できます。
プロジェクトの仕様に応じて追加の規格を検討できます。
| 項目 | WP304 | WP304L |
|---|---|---|
| UNS | S30400 | S30403 |
| 炭素限界 | ≤ 0.08% | ≤ 0.03% |
| クロム | 18.0-20.0% | 18.0-20.0% |
| ニッケル | 8.0-11.0% | 8.0-12.0% |
| 材質ファミリー | オーステナイト系ステンレス鋼 | オーステナイト系ステンレス鋼 |
| 溶接性 | 良好 | 溶接加工に特に適している |
| 典型的な用途 | 一般的なプロセス配管 | 溶接プロセス配管および機器 |
最終的なグレードは、配管材料仕様、溶接手順、および運転条件に従って選択する必要があります。
YUHONG は、ASTM A403 WP304 / WP304L ステンレス鋼バット溶接キャップを以下で供給できます。
ASTM A403 WP304 キャップとは何ですか？
ASTM A403 WP304 に従って製造され、バット溶接接続を使用して配管システムの端を閉じるように設計された、鍛造オーステナイト系ステンレス鋼管継手です。
WP304 と WP304L の違いは何ですか？
主な違いは炭素限界です。WP304L は最大炭素含有量が 0.03% であるのに対し、WP304 は 0.08% です。これにより、WP304L は溶接加工の一般的な選択肢となります。
キャップの寸法に使用される規格は何ですか？
標準的な工場製突合せ溶接継手の場合、寸法規格はASME B16.9です。
これはシームレスパイプキャップですか？
製造ルートは、特定の注文仕様に対して確認する必要があります。ASTM A403 は、継手とグレードに応じてさまざまな製品形態と製造プロセスを許可しています。したがって、シームレス構造が必要な場合は供給条件を指定する必要があります。
どのようなサイズが利用可能ですか？
既存の製品仕様は1/8" から 48" NBまでをカバーし、肉厚は Schedule 10S から XXS までです。カスタム要件は、図面またはプロジェクト仕様に従って検討できます。
圧力容器の製造用に WP304L キャップを提供できますか？
はい。WP304/WP304L バット溶接キャップは、配管および機器用途に供給でき、適用される設計および材料仕様に従って、選択された圧力容器およびプロセス機器の製造プロジェクトも含まれます。
YUHONG は、産業用配管およびプロセス機器用途向けに、ステンレス鋼、二相ステンレス鋼、ニッケル合金のパイプ、チューブ、バット溶接継手、フランジを供給しています。
