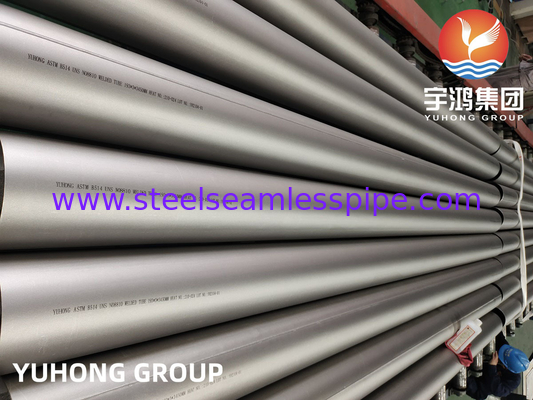

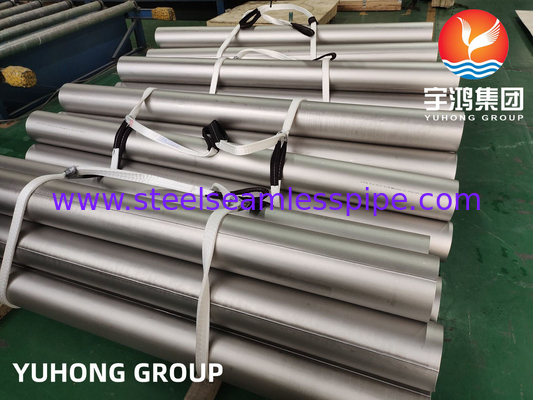

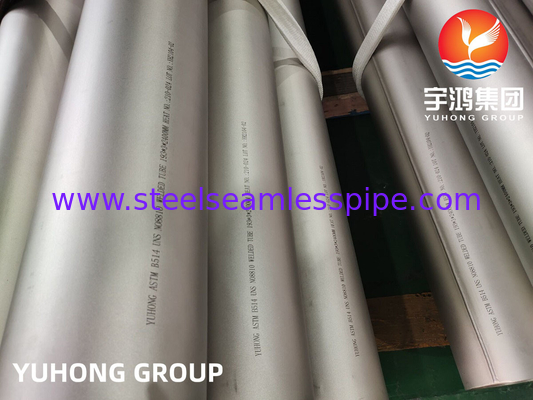

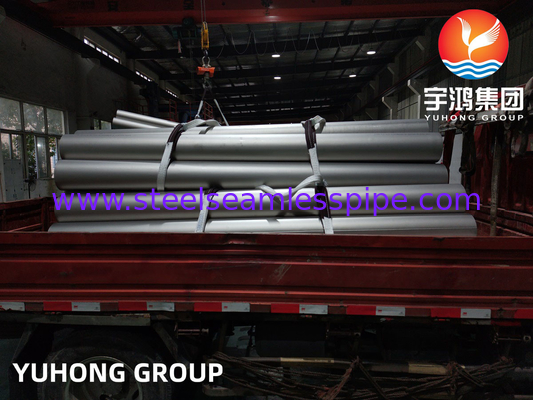

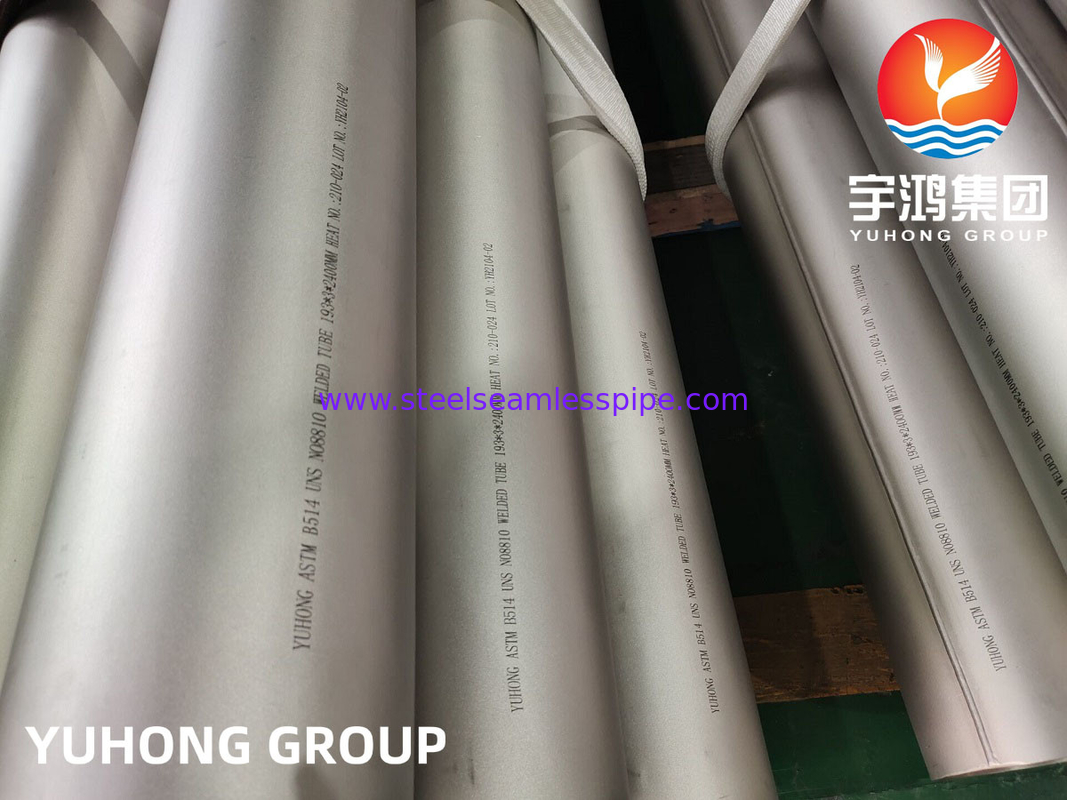

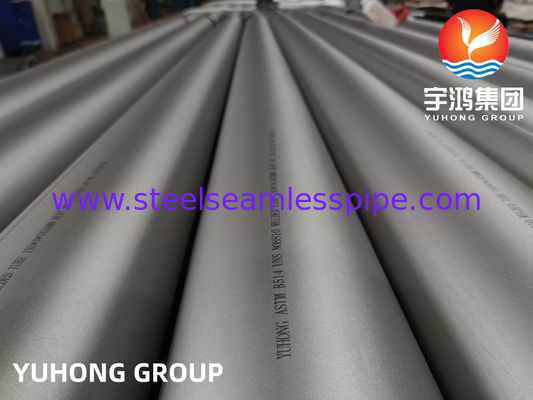

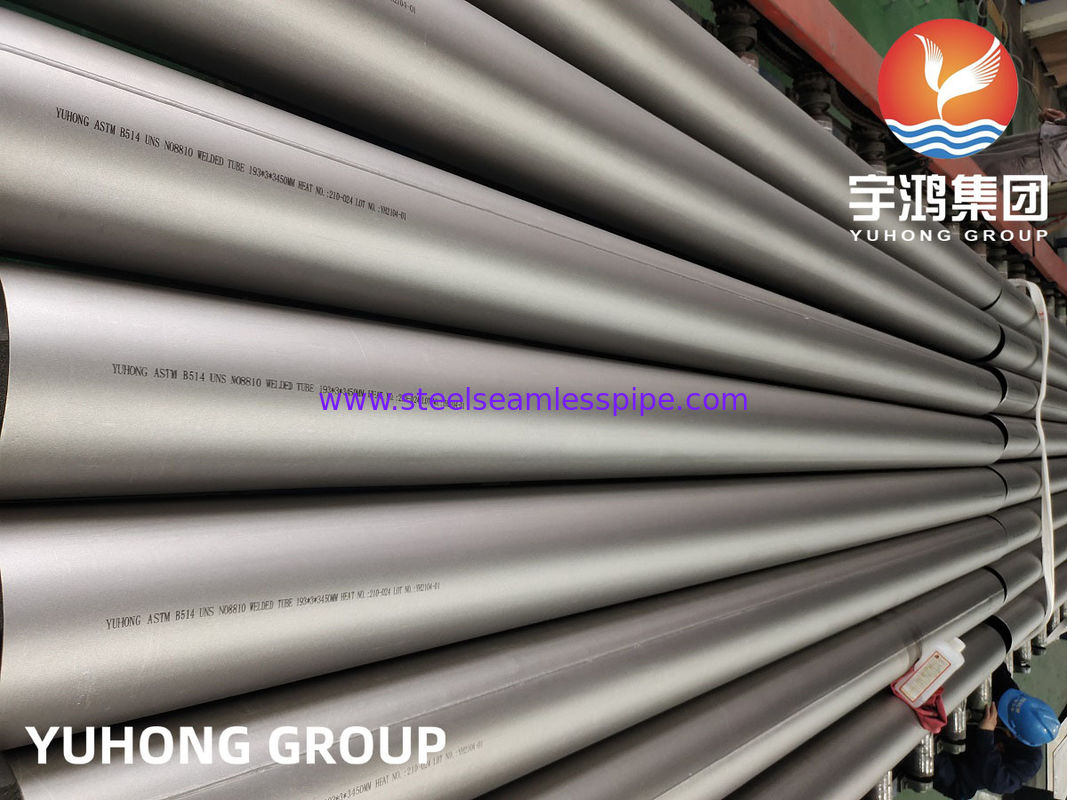

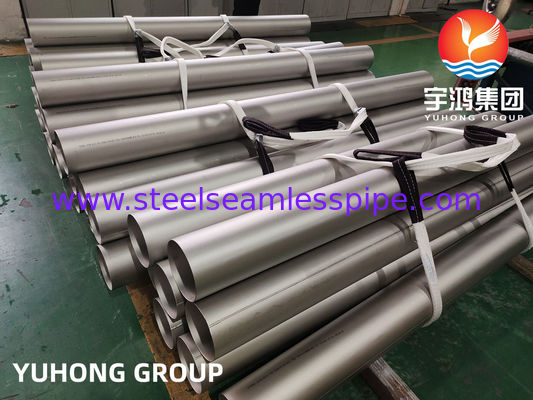

ASTM B514 N08800 インコネル800H インコネルニッケル合金溶接パイプ ガス処理用

ASTM B514 Inconel 800H N08800 ニッケル合金溶接パイプ（ガス処理用）


ASTM B514 は、米国材料試験協会によって開発された規格であり、具体的には「溶接ニッケル鉄クロム合金パイプ」を対象とし、製品の化学組成、機械的特性、寸法公差、試験方法、および技術的要件を規定しています。UNS N08800 合金鋼は、商業的には Incoloy 800 としてより一般的に知られています。

厳密に言えば、Incoloy 800 はニッケル含有量が約 30～35％、鉄含有量が約 39％のニッケル鉄クロム合金ですが、その特性はニッケル基合金に近いため、そのように呼ばれることがよくあります。溶接パイプは、シームレスパイプとは異なり、平らなシートまたはコイルを冷間圧延し、継ぎ目を溶接することによって製造されます。選択される溶接方法は、通常、TIGなどのシールドアーク溶接です。

ASTM B514 N08800 品質管理および試験要件

• 化学組成分析：合金組成が N08800 の要件を満たしていることを確認します。
• 機械的特性試験：引張試験など、引張強さ、降伏強さなどを確認します。
• 水圧試験または非破壊検査：各パイプは、そのシール性と溶接の完全性を確認するために、水圧試験または渦電流試験や放射線試験などの代替的な非破壊検査方法を受ける必要があります。
• 寸法および肉厚検査。
• 溶接マクロ組織検査：溶接の融合と形状の品質をチェックします。
• 粒界腐食試験（必要に応じて）：材料の粒界腐食に対する耐性を評価します。

ASTM B514 N08800 800H 化学組成


 ASTM B514 N08800 800H 機械的特性

ASTM B514 N08800 ニッケル基合金溶接パイプの用途

• 石油化学および精製： 水素製造用の主要設備（スチームメタンリフォーマー、炉管およびガスヘッダー、エチレンクラッカー管および伝送パイプライン、熱交換器配管、および移送ラインなど）。
• プロセス化学工業： 無水フタル酸および無水マレイン酸製造設備、および硫酸回収ユニットの熱交換器。
• 電力産業： 原子力発電所の過熱蒸気配管および熱交換器配管、高効率火力発電所の超臨界ボイラーの熱交換器配管。
• 熱処理および工業炉： 浸炭、焼鈍、窒化などのプロセスで使用されるラジアントチューブ、マッフル、および炉ローラー。
• 廃熱回収システム： 高温排ガスから熱を回収するボイラーおよび熱交換器。
