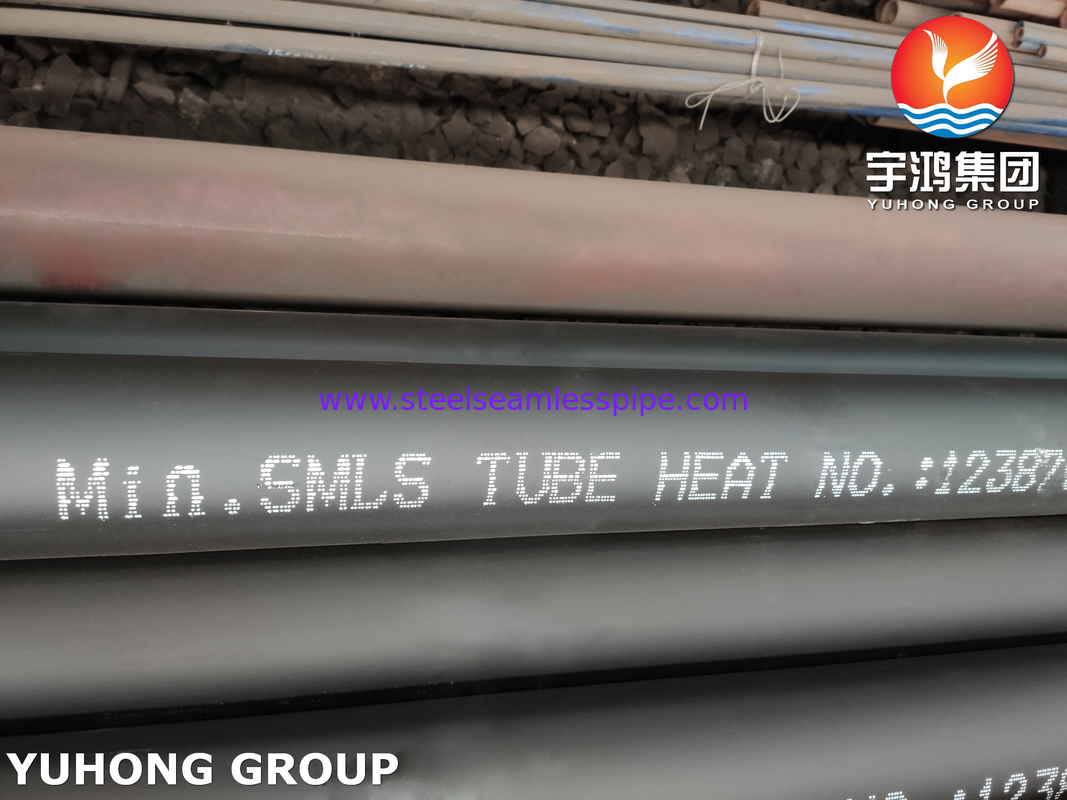

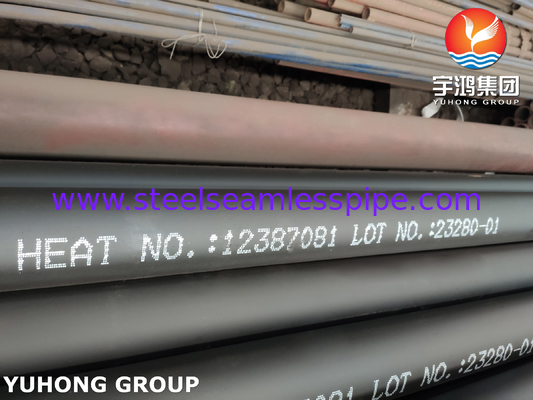

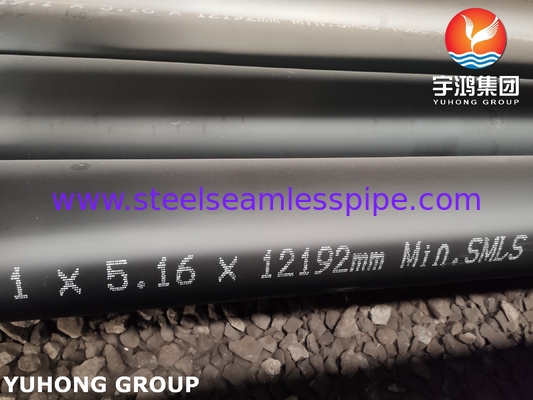

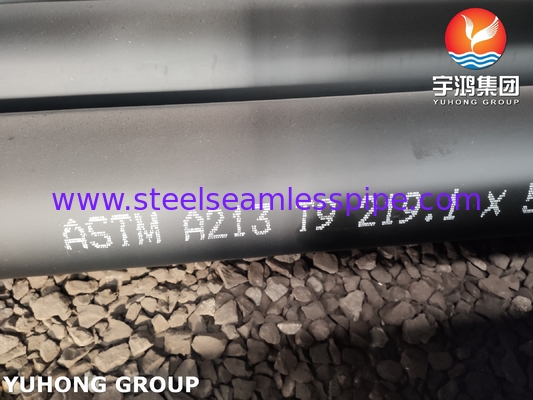

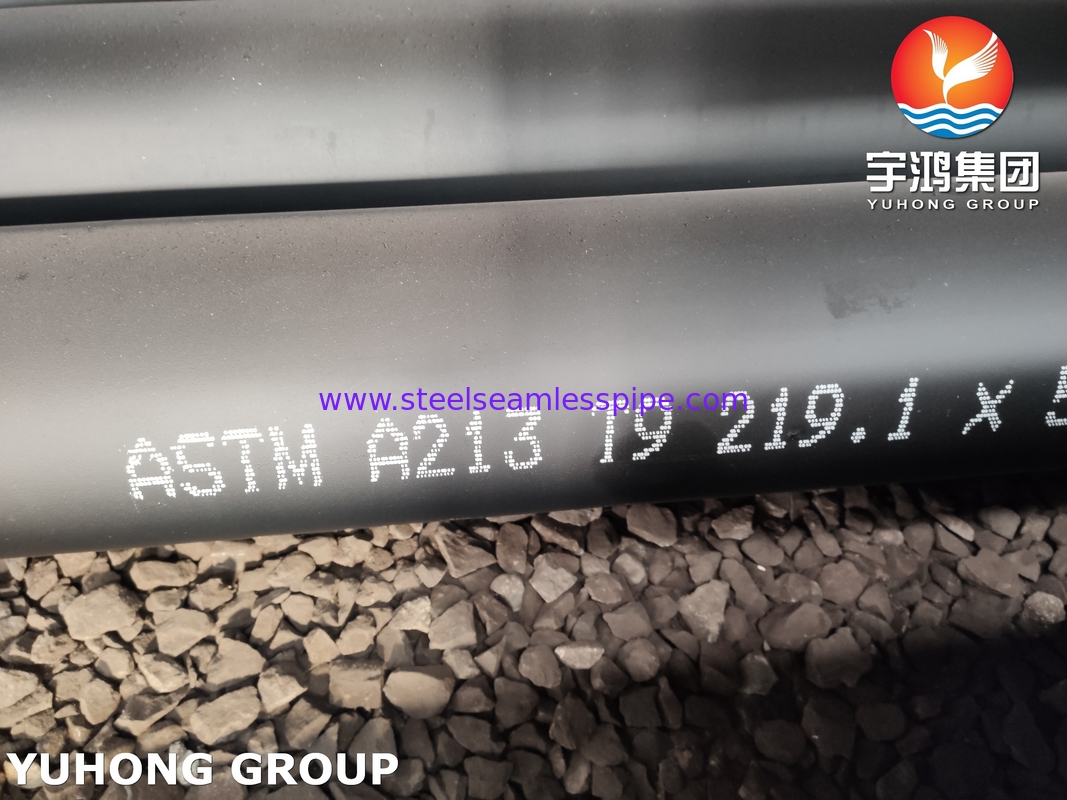

ボイラー過熱器熱交換器用ASTM A213 T9合金鋼管

ボイラー過熱器および熱交換器用途向けASTM A213 T9合金鋼管

ASTM A213 T9合金鋼管は、フェライト系およびオーステナイト系合金鋼で作られたシームレス鋼管です。ASTM A213/A213M「ボイラー、過熱器、および熱交換器用のシームレス鋼管の仕様」に準拠しています。同時に、製品はTSG D7002「圧力配管コンポーネントの型式試験規則」の要件も満たさなければなりません。

ASTM A213 T9は、主にフェライト（焼戻しマルテンサイト）で構成されるマトリックス微細構造を持つフェライト系合金鋼です。T5と比較して、T9のクロム含有量はほぼ2倍になり、高温強度と耐酸化性が大幅に向上しています。ASTM A213 T9合金鋼管は、高強度、高靭性、高耐食性などの特性を備えています。引張強度は≥415MPa、降伏点は≥205MPa、伸びまたは破断伸びは≥30％、硬度HBWは≤179です。これらの特性により、ASTM A213 T9管は、高温、高圧、強腐食などの過酷な環境下で長期間安定して動作できます。

ASTM A213合金鋼管の化学組成

ASTM A213 T9合金鋼管の製造プロセスには、製鋼、圧延、熱処理などのステップが含まれます。

• 製鋼：管の性能と安定性を確保するための化学組成の精密な制御。
• 圧延：管の寸法精度と肉厚均一性を確保し、表面欠陥の発生を回避します。
• 熱処理：管を安定させ、内部応力を除去し、靭性と耐食性を向上させます。

他の材料とのASTM A213 T9の比較

• T22と比較：クロム含有量が高いため、T9合金はT22よりも耐酸化性と耐食性に優れており、より高い動作温度範囲での使用に適しています。
• T91と比較：T9とT91は同様の耐酸化性を持ちますが、バナジウムとニオブの添加によって形成された炭窒化物によって強化されたT91は、T9よりも高温強度とクリープ耐性が大幅に優れており、より高い圧力や/またはより薄い管壁での設計を可能にします。T91は最新の超臨界ユニットの主要材料であり、T9は主に亜臨界ユニットで使用されています。
• 304Hと比較：304Hは、さまざまな酸からの腐食に対する耐性と、より高い酸化温度を持つオーステナイト系ステンレス鋼です。ただし、T9は304Hよりも熱伝導率が高く、熱膨張係数が低いため、熱サイクル条件下での応力が少なくなります。2つの選択は、特定の設計パラメータと使用されている媒体によって異なります。

ASTM A213 T9合金鋼管は、高強度、優れたクリープ耐性、および高温での安定性により、高温および高圧環境を必要とするさまざまな産業分野で広く使用されています。以下にいくつかの具体的なアプリケーションシナリオを示します。

• 発電所ボイラー：ASTM A213 T9合金鋼管は、発電所ボイラーの過熱器、再熱器、および蒸気配管システムで一般的に使用されています。これらのコンポーネントは、高温高圧の蒸気に耐える必要があり、優れた耐熱性と機械的強度を持つ材料が必要です。
• 石油化学産業：石油化学産業では、ASTM A213 T9合金鋼管は、さまざまな高温高圧反応器、熱交換器、分離器、および配管システムの製造に使用できます。これらのデバイスは通常、高温および腐食性媒体での動作を必要とするため、材料は優れた耐食性と高温安定性を備えている必要があります。
• 原子力産業：ASTM A213 T9合金鋼管は、原子力発電所の冷却システムやその他の高温高圧コンポーネントに使用できます。これらのコンポーネントは、非常に高温高圧に耐える必要があり、優れた耐放射線性を備えた材料が必要です。
• 造船：造船では、ASTM A213 T9合金鋼管は、ボイラーシステム、蒸気タービン、および船舶用のその他の高温高圧機器の製造に使用できます。これらのデバイスは、船舶の運航中の振動や衝撃に耐える必要があり、高強度と優れた靭性を備えた材料が必要です。
• その他の産業用途：上記の分野に加えて、ASTM A213 T9合金鋼管は、冶金設備、ガラス製造設備、製紙設備など、さまざまな高温高圧産業機器の製造にも使用できます。これらのデバイスは通常、高温で過酷な作業環境で動作する必要があるため、優れた耐熱性と機械的強度を備えた材料が必要です。
