ASTM A269 TP316L ステンレス鋼の溶接管 磨いたオステニティック鋼管

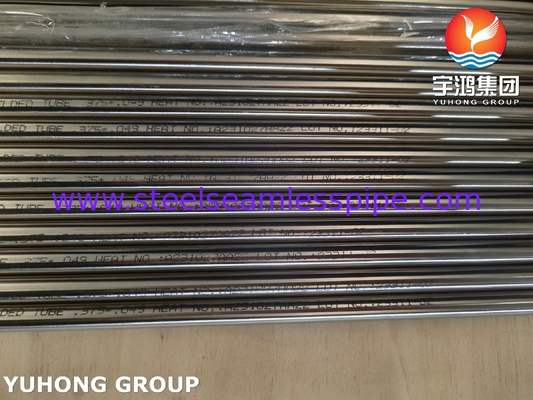

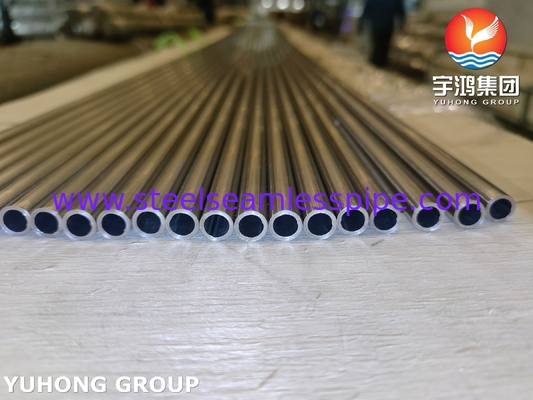

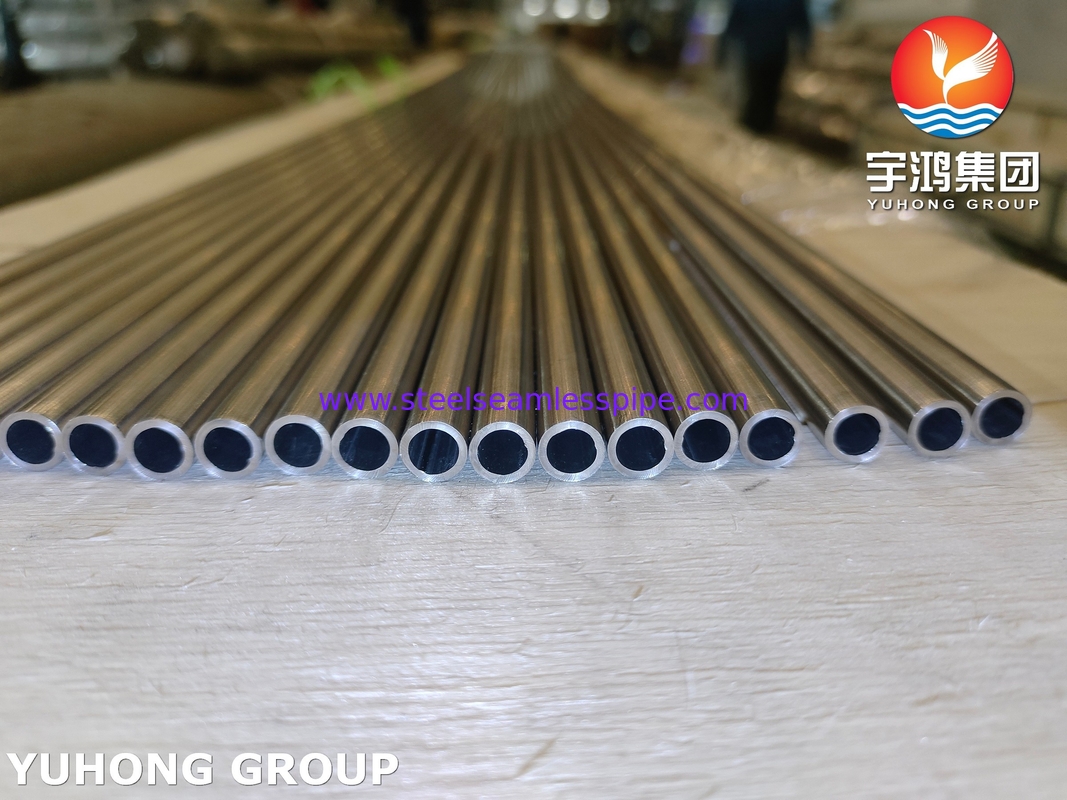

ASTM A269 / ASME SA269 TP316L 研磨 オーステナイト系 ステンレス鋼溶接管


ASTM A269 は、一般腐食用途向けの一体型および溶接オーステナイト系ステンレス鋼 304/304L/316L/.../317/321/347 チューブの要件を規定しており、配管および配管用途で一般的に使用されています。チューブは、必要な表面仕上げ（例：180G、240G、320G）を達成するために、研磨ベルトまたはブラシを使用して内部および/または外部で研磨されます。

チューブ製造とプロセス:

• 溶接構造: チューブは、平らなストリップ（スケルプ）から成形され、TIG（タングステンイナートガス）またはレーザー溶接などのプロセスを使用して長さに沿って溶接されます。溶接ビードは通常、外観と耐食性の両方において、母材とほぼ区別がつかないように圧延および焼鈍されます。

• 研磨仕上げ: 表面は、以下を改善するために機械的に研磨されます（例：#4 ブラッシュ、ミラー、または電解研磨）:

  • 衛生: 細菌の付着を減らします（食品、製薬、医療用途に不可欠）。

  • 美観: 滑らかで反射性の外観。

  • 耐食性: 汚染物質を閉じ込める可能性のある表面欠陥を最小限に抑えます。

表面仕上げ（研磨）

研磨レベルは重要であり、通常、ユーザーによって指定されます。これは、グリット（例：180G）または粗さ平均（Ra）マイクロインチ（µin）またはマイクロメートル（µm）で測定されます。

物理的特性ASTM A269 TP316L 研磨ステンレス鋼溶接管

類似チューブとの違い

• vs. ASTM A213 TP316L: A213 は、主にボイラー、過熱器、熱交換器用途（高温高圧サービス）向けの一体型チューブを対象としています。A269 は「一般サービス」用であり、圧力も含まれますが、耐食性にも重点を置いています。

• vs. ASTM A249 TP316L: A249 は、ボイラー、コンデンサー、熱交換器サービス用の溶接チューブを対象としています。A269と比較して、高圧用途向けの溶接完全性と試験に関するより厳しい要件があります。

• vs. 304/304L: 316L は、モリブデン含有量により、全体的な耐食性、特に孔食に対する耐性が優れています。304L は、それほど過酷でない環境ではより経済的な選択肢です。

用途

• 製薬およびバイオテクノロジー: プロセスライン、発酵槽、オートクレーブ、注射用水（WFI）システム。

• 食品および飲料: 牛乳、ビール、ジュース、食品成分、およびCIPシステムの移送ライン。

• 半導体: 高純度ガスおよび化学物質供給ライン。

• 化学処理: 腐食性環境における計装ライン、サンプルライン、およびプロセス接続。

• 医療: 医療機器および機器のコンポーネント。

• 油圧および空気圧ライン: 耐食性を必要とする特殊システム用。
