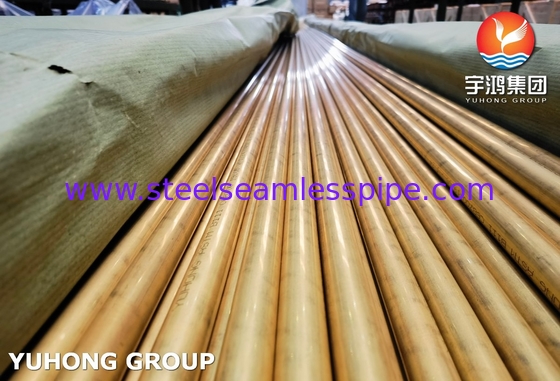

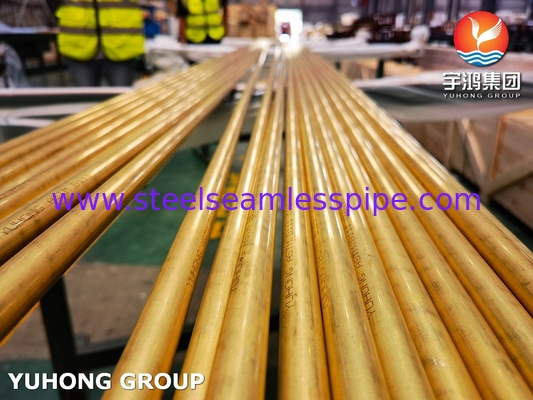

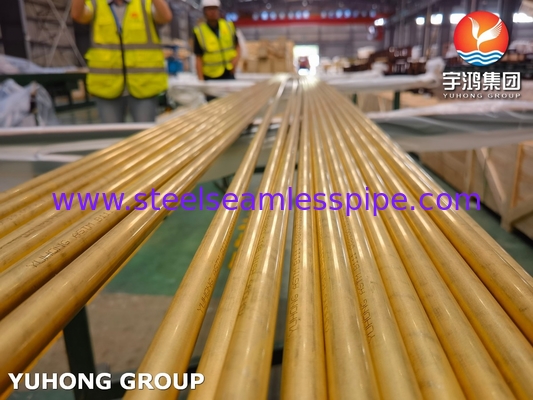

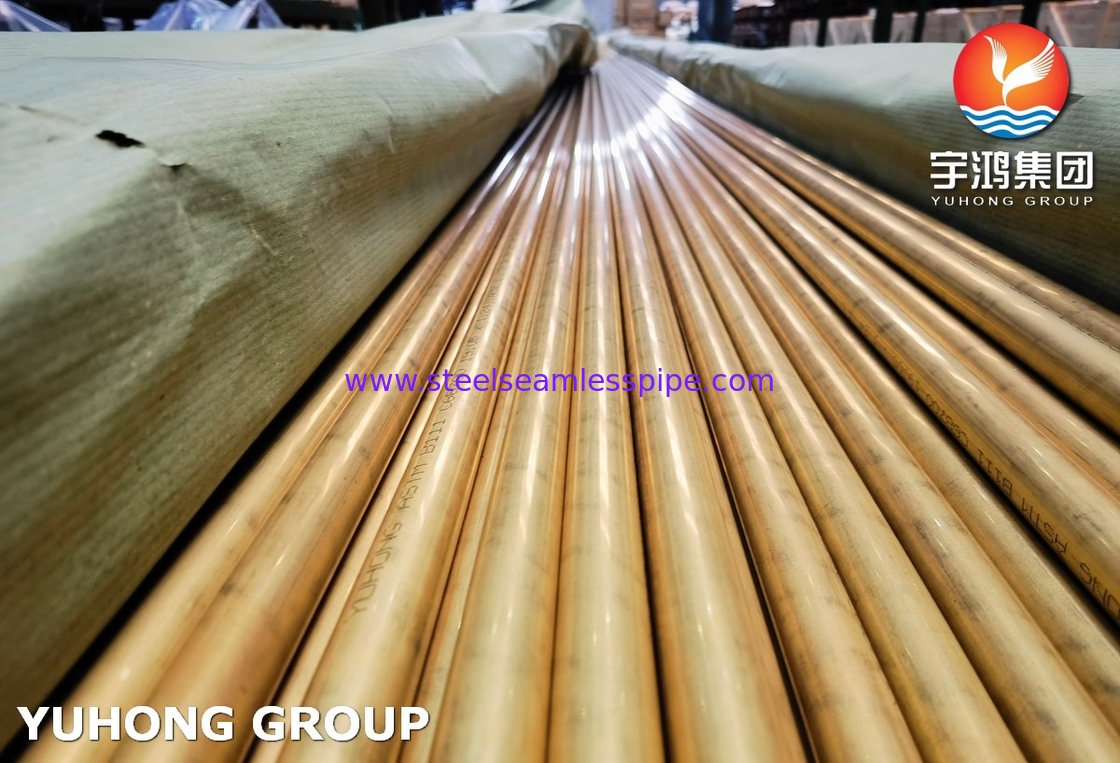

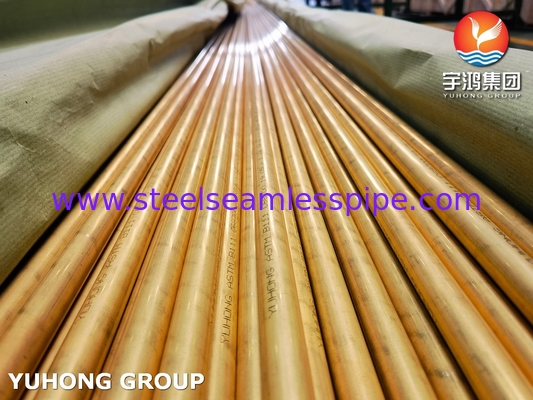

ASME SB111 C68700 熱交換器用のシームレスブラスチューブO61

ASME SB111 C68700 熱交換器のためのシームレスブラスチューブO61

ASME SB111縫い目のない管は,一般的に使用されていますコンデンサと蒸発機

ASME SB111 C68700材料 の 質 と 構成

• 熱伝導性と機械的強度が優れている基礎材料,Cu:76.0~79.0%

• 耐腐蝕性を維持しながら強さと加工性を向上させる Zn:残留物

• 耐腐蝕性を高め,特に高速海水では,Al:1.8 2.5%

• 侵食や衝突に耐性がある0.05 0.20%

• 水道システムにおける長期耐久性を保証する, 消毒を防止します.00.02 0.06%

• 機械加工性を維持し,低濃度でRoHSなどの環境規制の遵守を保証する,Pb:≤0.05%

ASME SB111 C68700製品の寸法と許容量

1外径 (OD)

範囲/値: 6 mm - 300 mm

容量:OD ≤ 50 mmでは容量 ±0.05 mm,OD > 50 mmでは容量 ±0.1 mm.

注:正確なOD許容量は,熱交換器と冷却器の互換性を保証します.

2壁厚さ (WT)

範囲/値:0.5 mm~10 mm

容量:名目厚さの ±10%

注: 均一な壁厚さは,一貫した機械的および熱性能を保証します.

3長い

距離/値:最大12m

容量: 固定長さでは ±5 mm

注: 特定のプロジェクト要件を満たすためにカスタマイズすることができます.

4ストレート

範囲/値: ≤1 mm/m

耐受性: 特別にマークされていない

注: 組み立て時に安装と調整を容易にする.

ASME SB111 C68700 納品条件

• 表面塗装: 滑らか,明るく,傷,穴,酸化などの欠陥がない.
• 清掃: 油,油脂,その他の残留物を除去するために内外を清掃します.
• パッケージ: 輸送中に損傷を防ぐために,保護用プラスチック包装や木製の箱で包装されています.
• 熱処理: 消火,ストレス解消,または抽出状態で提供されます.
• 標識: トューブには,レジの名前,サイズ,および回数番号が記されており,追跡が可能です.
• カスタマイズ:長さ,仕上げ,または特殊なコーティング (例えば防腐) は,要求に応じて利用できます.

ASME SB111 C68700 性能特性

1張力強度

値: 310 - 450 MPa. 高い機械的強度を提供し,要求の高いアプリケーションに適しています.

2生産力

105〜220MPa 適度な圧力システムでは十分な強度

3伸縮

価値: ≥35%. 優れた柔らかさは,製造中に曲げ,燃やし,形成することを可能にします.

4熱伝導性

値: ~ 120 W/M·K 熱交換器と冷却器にとって重要な優れた熱伝送効率

5耐腐食性

価値: 海水では優れた. 海洋環境では,デシンシフィケーション,衝突,生物汚染に非常に耐性がある.

6侵食耐性

価値: 高.アルミニウムの含有量は,高速な水や騒動的な流れに対する耐性を向上させる.

7動作温度

値:最大300°C.高温産業および海洋用途に適しています.

8密度

値: ~8.53 g/cm3 銅合金における標準密度,装置の管理可能な重量を保証する.

ASME SB111 C68700標準認証

• B111: 銅と銅合金によるシームレスコンデンサー管の標準仕様.
• EN 12451 欧州: 熱交換器用の銅および銅合金無縫管に関する標準
• ISO19688: 熱交換器用シームレス銅合金管に関する国際規格
• BS2871 第3部: イギリスの標準は,熱交換器と冷却器のシームレス管についてです.
• RoHS 準拠:危険物質の制限,安全のために鉛の含有量を最小限に確保する.
• NACE MR0175: H2S腐食耐性が要求される酸性なサービス環境に適性を保証します.
• PED 適合性: 圧力装置に関する欧州の基準
