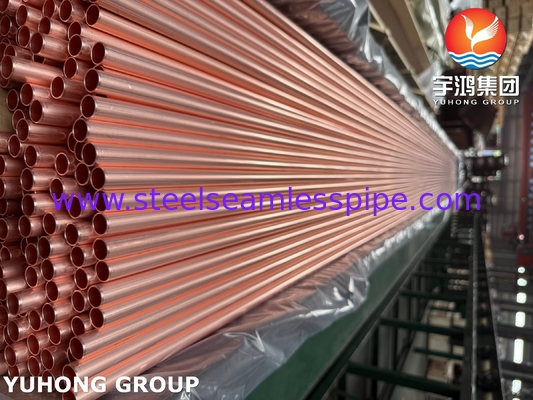

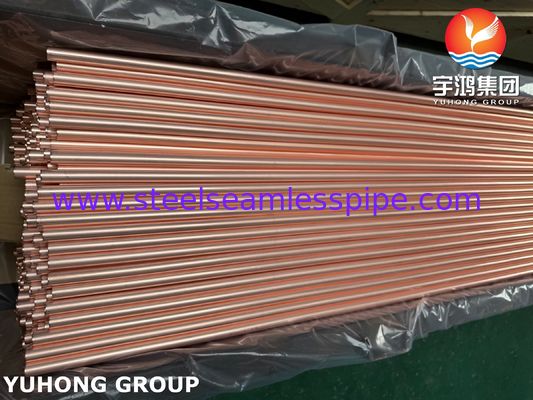

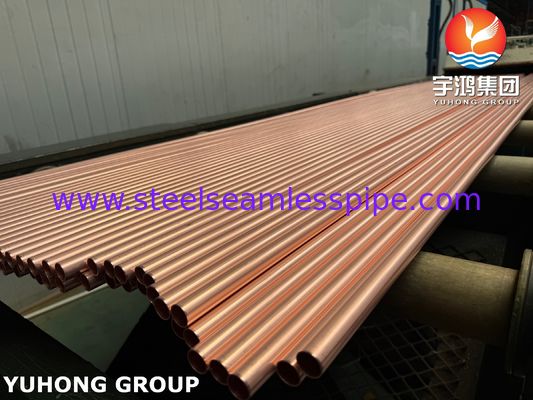

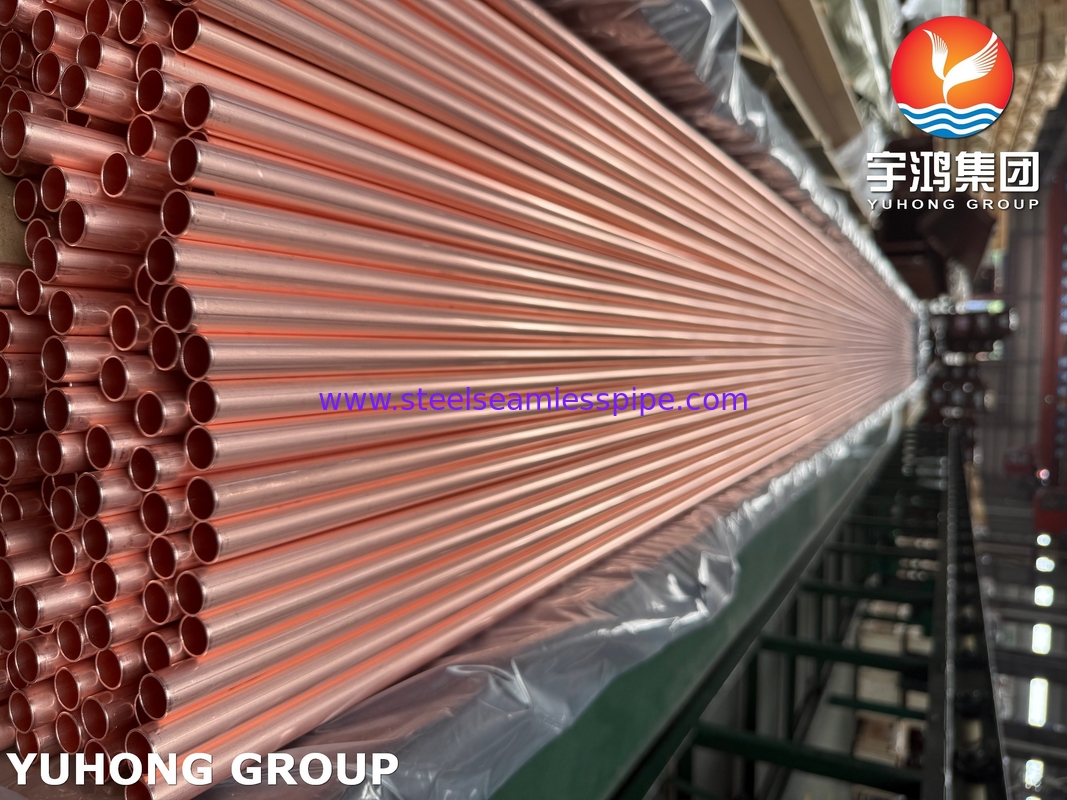

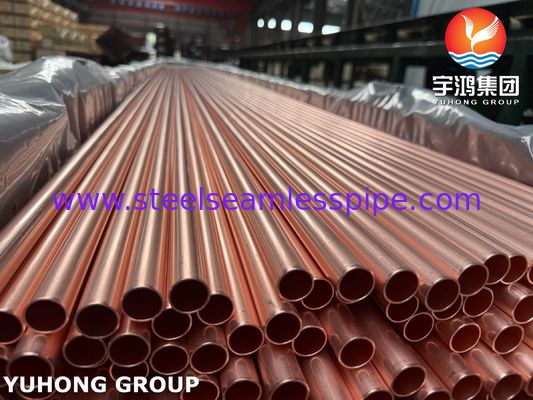

ASTM B111 / ASME SB111 C12200 コンデンサー熱交換器用銅管

ASTM B111 / ASME SB111 C12200 コンデンサーおよび熱交換器用銅管

ASTM B111アメリカ試験材料協会が開発した標準で,化学成分,機械特性,尺寸の許容凝縮機,蒸発機,熱交換器の製造に使用されるシームレス銅と銅合金管の,破壊性のない試験,水力静止試験,および他の側面.C12200 についてこの規格で指定された特定の銅合金級で,低残留のリンと酸素のない銅である酸化不酸化銅に属します.

なぜASTM B111 C12200銅管は熱交換産業で広く使用されるのか?

• 優れた熱伝導性銅は銀に次ぐ優れた熱伝導性があり,C12200銅管は熱伝導性係数が非常に高い (約391W/m · K),熱交換チューブや冷却管のようなものです効率的に熱を伝達できる
• 耐腐食性が高いC12200の銅管は,腐食耐性が高く,淡水と蒸気凝縮水で優れた性能を維持できるだけでなく,しかし,亜鉛除去腐食やストレス腐食の破裂にも強い抵抗力があります2つとも リン素が原因です亜鉛除去腐食に対する耐性は,C12200のような酸化解銅を含むリンがC10200/C10100のような酸素のない銅と比較して重要な利点です.塩水,海水,または水処理化学物質を含む環境では,普通の銅ニッケル管は,亜鉛の選択的溶解により亜鉛の除去が容易である.C12200 のリンゴは,この腐食の形態が起こるのを効果的に防ぐことができます.また,アンモニアなどの特定のメディア環境で銅管のストレス腐食破裂耐性を向上させる.
• 良質の溶接性能:リンゴは銅管の溶接と溶接性能を向上させ,熱交換器の製造中にチューブプレート接続を行うことを容易にする.

• 良質な機械特性と加工特性C12200銅管は十分な強度,硬さ,柔らかさがあり,設置要件を満たすように曲がり,拡張,形を作ることが容易です.

• 柔らかさと強さC12200銅管は低温でも良い強度を維持できます

• 導電性:リン素不純物があるため,C12200銅管の伝導性はC10200/C10100のような酸素のない銅よりもわずかに低いが,導電性はまだ非常に高い熱交換アプリケーションの過半数のニーズを満たすのに十分である.

ASTM B111 C12200 銅管 化学構成

ASTM B111 C12200 銅管と他の銅管の違いは何ですか?

• VS C11000 (ETP銅電解硬銅):C11000は酸素濃度が高く (0.02%~0.04%),水素などの低気圏で水素が脆くなる可能性があります.亜鉛除去腐食への耐性はC12200ほど良くないC12200は,脱酸化処理により,水素脆化問題を回避し,亜鉛除去に強い耐性を有し,コンデンサチューブに適しています.
• Vs C10200/C10100 (酸素のない銅):酸素のない銅は,最も高い電気と熱伝導性があり,IACSは100%近く,水素分解に強い耐性がある.しかし,亜鉛除去腐食に対する耐性はC12200ほど良くない.. C10200/C10100 oxygen free copper is usually more expensive and is commonly used in situations where high conductivity is required for conductors or in environments that are extremely sensitive to hydrogen embrittlement.
• VS 銅ニッケル合金管 (C44300,C68700 アルミ銅,CuNi 70/30,CuNi 90/10など)これらの合金銅管は,特に浸食耐性や海水耐性において,海水やより厳しい環境における腐食耐性が優れています.しかし,C12200よりも熱伝導性が低く,生産コストも高い.C12200は,淡水,塩水,または比較的穏やかな海水環境ではより費用効率が良い.

ASTM B111 C12200 銅管は主にどの産業で使用されていますか?

• 発電所コンデンサー:これはASTM B111 C12200銅管の最大かつ最も古典的な用途であり,主にタービンから排気蒸気を凝縮し戻すために使用されます.

• 船舶冷却器と熱交換器:ASTM B111 C12200銅管は,船舶の発電所で冷却システムや冷却システムに使用することができる.

• 石油化学,化学,工業プロセスにおける熱交換器:ASTM B111 C12200は,冷却プロセス流体,加熱媒介等に使用することができる.

• HVACシステム,特に冷却機や大型システムにおける蒸発器と冷却器

• 冷蔵設備:大型冷蔵庫や工業冷蔵機器の熱交換部品など.

• 高熱伝導性,耐腐蝕性,良好な形容性を要求する他の熱交換アプリケーション.

概要:

ASTM B111 C12200 (DHP 発光解酸化銅) のシームレス銅管は,コスト効率が高く,熱伝導性が優れ,純度が高く,生物学的慣性がある.優れた柔らかさと形容性水素病のリスクがないため,冷却システム,飲料水システム,低圧暖房システムに広く使用されています腐食性のない媒体を処理する工業用熱交換器.

しかし,ASTM B111 C12200は,侵食耐腐食性および脱亜腐食性が非常に低く,機械的強度が低い.したがって,ASTM B111 C12200のシームレス銅管を使用する際清潔な水,酸化しない液体,固体粒子がなく,低流量,塩化物イオン,アンモニアなど,使用環境を厳格に制限する必要があります.この制限値を超えると塩化物イオンや高流量が発生する場合,アルミ銅 (C68700),海軍銅 (C44300) または銅ニッケル合金 (C70600,C71500) を使用する必要があります.
