| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | 長いフィンのチューブ |
| 最小注文数量: | 1000kg |
|---|---|
| 価格: | Discussion |
| パッケージの詳細: | 顧客の条件/木の場合のパッキング/鉄の箱のに従ってパッキング |
| 受渡し時間: | 15~30日 |
| 支払条件: | T/T、一覧でL/C |
| 供給の能力: | 顧客の条件に従って |
| Material Grade: | Stainless, Carbon Steel,Alloy Steel, Copper Steel | Fin Type: | Longitudinal Fin Tube |
|---|---|---|---|
| Tube Diameter: | 16-219mm | Tube Wall Thickness: | Customized |
| Tube Length: | Customized | Fin Height: | 5-30mm |
| Fin Thickness: | 1.2mm to 2.5mm or Customized | Application: | Heat Exchanger, Condenser, Evaporator |
| ハイライト: | 熱交換器 長方フィンの管,長いフィンのチューブ |
||

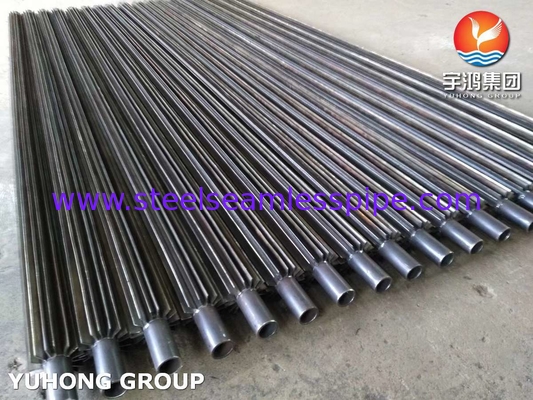

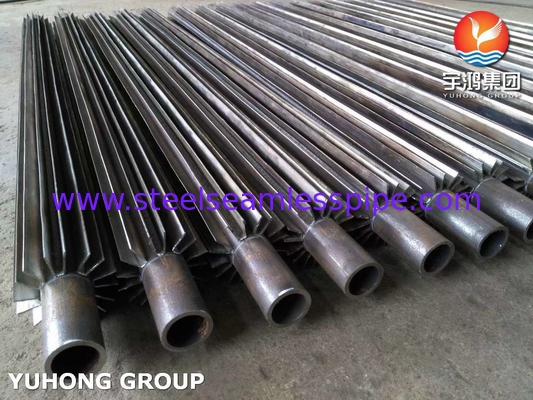

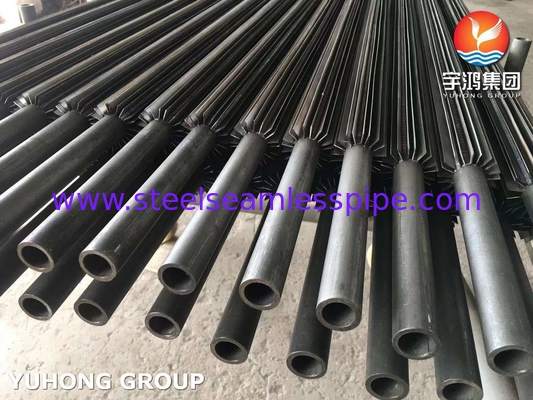

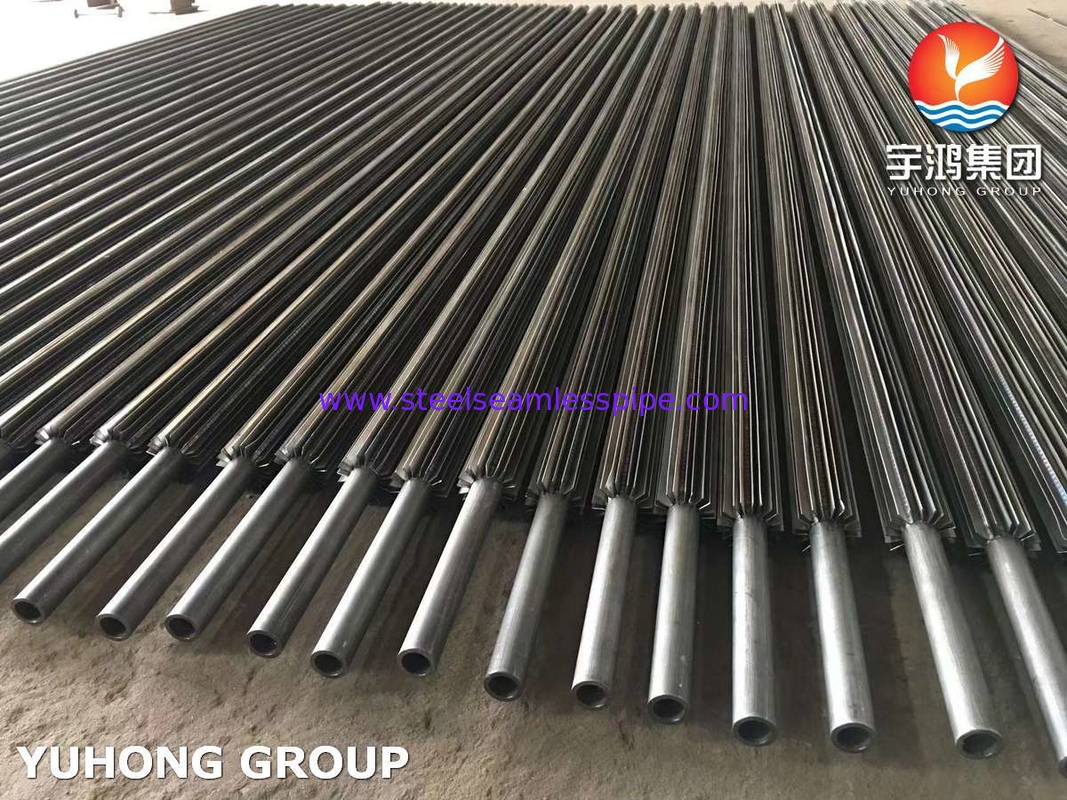

ASTM SA210 Gr A1 炭素鋼のフィンの長長フィンのチューブ
縦翼管は 高効率の熱伝達要素の一種です金属ベースチューブ (例えば鋼) の外面の軸方向に沿って金属の薄いフィンを密かに溶接または統合的に形成することによって作られる核の価値は,チューブの外側の熱伝達面積を数倍から数十倍まで拡大することにある (フィンの比は5~20倍に達する).
この構造設計は,特にガス (空気,煙ガスなど) と管内の液体 (水,蒸気,冷却剤など) の間の熱交換の効率のボトルネック問題を解決します.ガス側では熱伝達係数が非常に低いためシステムにおける熱抵抗の支配的な要因になります. フィンが熱伝送表面を拡張することで,ガス境界層を深く浸透します.そして,気流に対するフィンエッジの混乱効果を使用して,ガス側での熱抵抗を大幅に減らす熱伝達効率は赤管と比べると 2~10倍も向上します
信頼性の高い製造は,主に高周波抵抗溶接,統合挤出 (アルミ管など) や溶接などのプロセスに依存する性能を達成するための鍵です. These processes ensure that the connection interface between the fin and the base tube has high thermal conductivity (reducing contact thermal resistance) and sufficient mechanical strength to withstand thermal stress and vibration under working conditions.
縦翼管の設計では,翼のパラメータ (高さ,厚さ,熱伝送性能を最大化し,ガス流量抵抗 (圧力低下) を制御するバランスをとる材料の選択と特殊な労働条件の両方を考慮する必要があります.硫黄を含む煙草ガスなどの露点腐食に易い環境で耐腐蝕材料 (ND鋼やコーティングなど) を選択する塵のあるガスにおける防塵耐性を考慮し (例えば,より大きなフィンの間隔を使用すること),振動条件下で構造の信頼性を確保する.
ガス側での熱伝達の強化とコンパクト性により縦翼管は,ガス・液体熱交換が主力で,空間や効率の高い条件で,様々なシナリオで広く使用されています.典型的な用途は:ボイラーシステムにおける廃棄熱回収装置 (エコノマイザー,空気予熱機),石油化学産業におけるプロセスガス冷却器/加熱器,冷却システムにおける蒸発機/冷却機工業用乾燥装置における熱気ヒーター.これは,コンパクトな設備と効率的なエネルギー利用を達成するための重要な技術です.
| タイプ | フィン方向 | 空気流の方向 | コンベクションメカニズム |
| 縦翼管 | 羽根はチューブ軸に平行している | ガスの流れは,ペニンの平行で | 羽根の長さに沿って空気流が流れ,わずかな混乱 |
| 水平のフィンチューブ | 羽根は管の軸に垂直である (螺旋型/環状) | ガスの流れは,フィンに垂直である | 空気流は翼によって回転させられ/混乱させられ,強い混乱を引き起こします |
熱伝達性能と抵抗の比較
| 特徴 | 縦翼管 | 水平のフィンチューブ |
| 熱伝達係数 | 中等 (気流の弱度の障害) | 高い (渦は境界層を破壊する) |
| 熱移転面積 | フィン比 5~20倍 | フィン比 10~30倍 (より高い場合もあります) |
| 空気流出抵抗 | 下部 (直流チャネル) | 相当高い (渦巻きエネルギー消費) |
| 防塵蓄積 | 優れた (直線チャネルは,塵によって遮断されることは容易ではありません) | 劣悪 (螺旋溝は塵で簡単に遮断される) |
適用する
エネルギーと電力
ボイラーエコノマイザー,空気予熱機,ガスタービン廃棄熱ボイラー
石油化学
プロセスガスヒーター/クーラー,反応製品コンデンサー,潤滑油冷却
エフ・キャッシング&冷却
蒸発コンデンサ,冷却器コイル,熱ポンプ屋外装置
産業廃棄物熱回収
乾燥装置,陶器炉,ガラス溶融炉 煙ガス廃棄物熱利用
輸送機械
ディーゼルエンジンのインタークーラー,水力油散熱器
