造られた90のDEGのソケットの溶接肘次元 NPS 1/2から4 ASTM A182 F53

造られた90のDEGのソケットの溶接肘次元 NPS 1/2から4 ASTM A182 F53

造られた90のDEGのソケットの溶接肘次元 NPS 1/2から4 ASTM A182 F53
video
造られた90のDEGのソケットの溶接肘次元 NPS 1/2から4 ASTM A182 F53
商品の詳細:
起源の場所: 中国
ブランド名: YUHONG
証明: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015
モデル番号: ASTM、JIS、DIN、EN
お支払配送条件:
最小注文数量: 1 PCS
価格: USD
パッケージの詳細: PLY-WOODENの場合PACKING/IRONの場合のパッキング
受渡し時間: 7日
支払条件: L/C、T/T
供給の能力: 1ヶ月あたりの1500トン
連絡先
すべての製品
ステンレス鋼のシームレスパイプ (288)
ステンレス鋼の継ぎ目が無い管 (276)
二重ステンレス鋼の管 (127)
二重ステンレス鋼の管 (28)
ニードルチューブ (105)
フィンチューブ (626)
熱交換器 (17)
熱交換器の管 (425)
熱交換管のバンドル (37)
熱交換器Tubesheet (116)
熱交換器のバッフル (36)
エアクーラー (8)
圧力容器 (4)
ステンレス鋼の溶接された管 (57)
ステンレス鋼の溶接された管 (114)
ニッケル合金の管 (259)
ニッケル合金の管 (79)
銅合金の管 (224)
合金鋼の管 (183)
チタニウムの管 (10)
明るいアニールされた管 (153)
ボイラー管 (143)
鋼鉄付属品 (801)
鋼鉄フランジ (588)
ほか (388)
カーネーション部品 (7)
詳細製品概要
材料: F53 圧力: 1500#への9000#
OD: 4"への1/8" 標準: ASTM A182

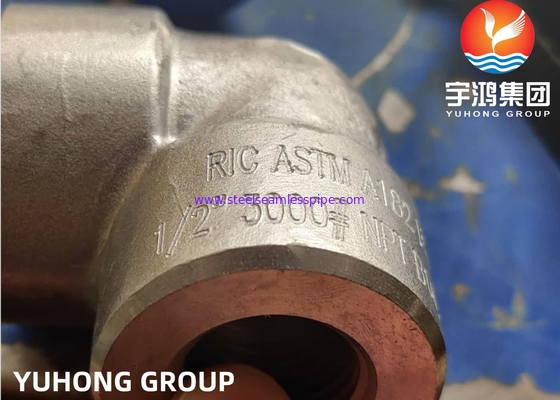

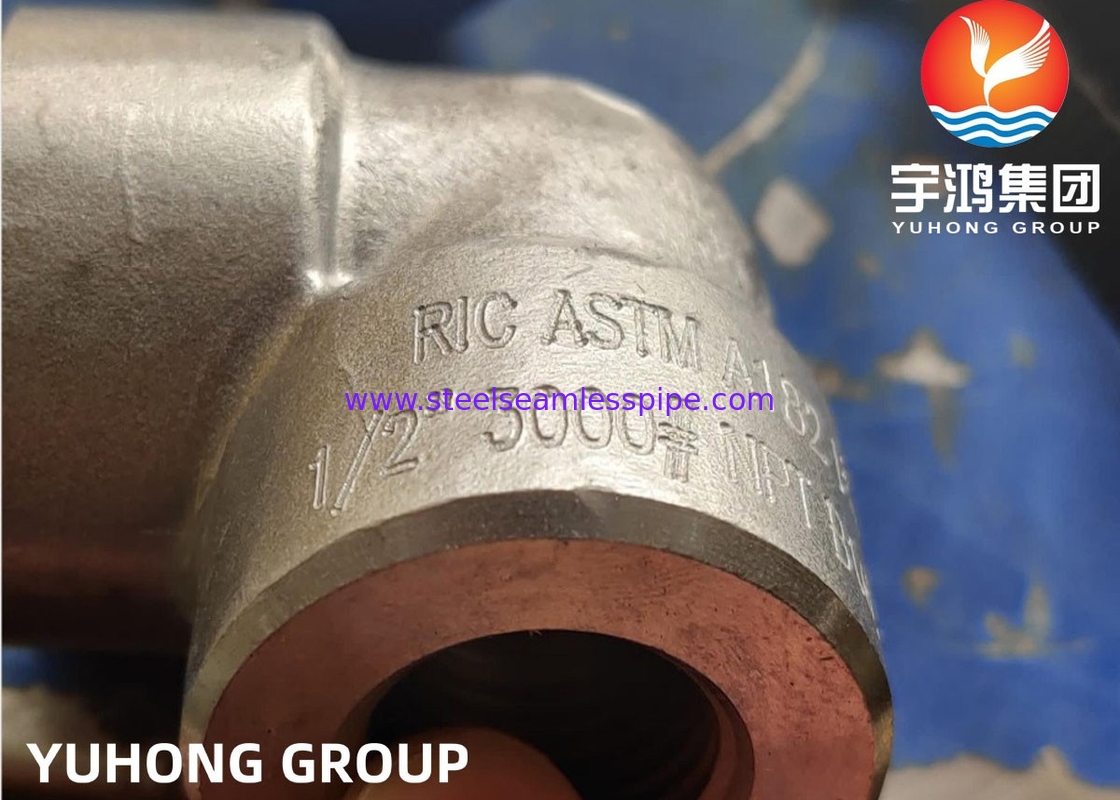

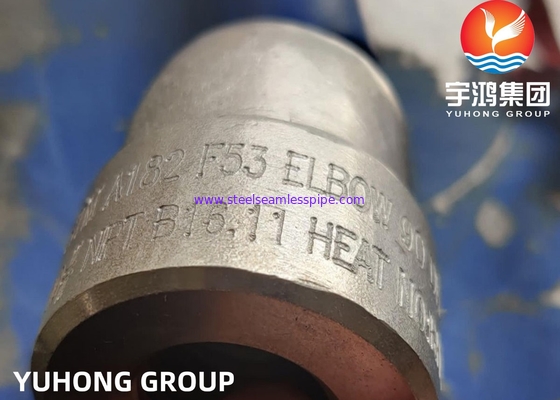

名前: ASME B16.11 ASTM A182 F53は造った4"への肘90 Deg NPT 3000# 1/2を」
ハイライト:

ASME B16.11は肘を造った

,

ASTM A182 F53は肘を造った

,

NPTは肘を造った

ASTM A182 F53は4"への肘90degNPT3000#1/2を」ASMEB16.11造った

Yuhongのグループは中国の最も大きいプロジェクトのパイプライン プロダクト製造者の1つである。私達のプロダクトは鋼管/管の付属品、フランジを含んでいる。開発によって30年以上、私達は世界中で偉大な人を多くの顧客完全に集め、Yuhongプロダクトはまた顧客間の大きい賞賛に勝った。

造られた90のDEGのソケットの溶接肘次元 NPS 1/2から4 ASTM A182 F53 0

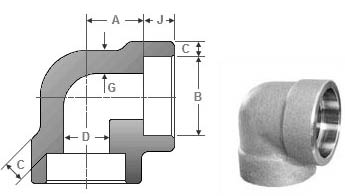

ソケットの溶接肘– NPS 1/2から4つ– 90° – 3000のLBS – ASME B16.11

NPS ソケット
穴		 深さ
ソケット		 穴
直径		 ソケット
壁厚さ		 ボディ
壁厚さ		 底を付けるべき中心
ソケットの
B J D C G 90° 45°
1/2 21.95
21.70		 10 16.6
15		 4.65
4.10		 3.75 15.5 11.5
3/4 27.30
27.05		 13 21.7
20.2		 4.90
4.25		 3.90 19.5 12.5
1 34.05
33.80		 13 27.4
25.9		 5.70
5.00		 4.55 22 14
1つの¼ 42.80
42.55		 13 35.8
34.3		 6.05
5.30		 4.85 27 17
1つの½ 48.90
48.65		 13 41.7
40.1		 6.35
5.55		 5.10 32 21
2 61.35
61.10		 16 53.5
51.7		 6.95
6.05		 5.55 38 25
2 ½ 74.20
73.80		 16 64.2
61.2		 8.75
7.65		 7.00 41.5 29
3 90.15
89.80		 16 79.5
46.4		 9.50
8.30		 7.60 57.5 31.5
4 115.80
115.45		 19 103.8
100.7		 10.70
9.35		 8.55 66.5 41.5

ソケットの溶接肘– NPS 1/2から2つ– 90° – 6000のLBS – ASME B16.11

NPS ソケット
穴		 深さ
ソケット		 穴
直径		 ソケット
壁厚さ		 ボディ
壁厚さ		 底を付けるべき中心
ソケットの
B J D C G 90° 45°
1/2 21.95
21.70		 10 12.5
11		 5.95
5.20		 4.80 19.5 12.5
3/4 27.30
27.05		 13 16.3
14.8		 6.95
6.05		 5.55 22.5 14.5
1 34.05
33.80		 13 21.5
19.9		 7.90
6.95		 6.35 27 17
1つの¼ 42.80
42.55		 13 30.2
28.7		 7.90
6.95		 6.35 32 21
1つの½ 48.90
48.65		 13 34.7
33.2		 8.90
7.80		 7.15 38 25
2 61.35
61.10		 16 43.6
42.1		 10.90
9.50		 8.75 41 29

ASME/ANSI B16.11 - 2001年-造られた鋼鉄付属品、ソケット溶接および通される

この標準は造られた付属品のための評価、次元、許容、印および材料条件を、ソケット溶接および通されてカバーする。

造られた90のDEGのソケットの溶接肘次元 NPS 1/2から4 ASTM A182 F53 1
