| 起源の場所: | 中国、米国、韓国、UE |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | B444 インコネル 625 シームレス U ベンド チューブ |
| 最小注文数量: | 治療部位により異なります |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | プラスチック製のエンド キャップ、個々のチューブ保護、傷防止セパレーターとバンドルされ、輸出用合板ケースに梱包されています。 |
| 受渡し時間: | 数量による |
| 支払条件: | T/T、L/C を確認できます |
| 供給の能力: | 月産500トン |
| UNS N06625/Inconel 625: | UNS N06625 / 合金 625 | 製品構成: | シームレス精密Uベンドチューブ |
|---|---|---|---|
| 強化の仕組み: | 固溶体強化 | 熱処理の状態: | アニールされる解決 |
| 曲げの完全性: | 制御された楕円形と薄肉化 | 耐食性: | 孔食、隙間、SCCに対する耐性 |
| 品質検証: | PMI、ET、UT、静水圧および 3.1 MTC | 適用機器: | シェル＆チューブ熱交換器、表面凝縮器、廃熱回収装置（WHRU） |
| ハイライト: | ASTM B829 Inconel 625の管,熱交換器のInconel 625の管を,ASTM B444の合金625の管 |
||

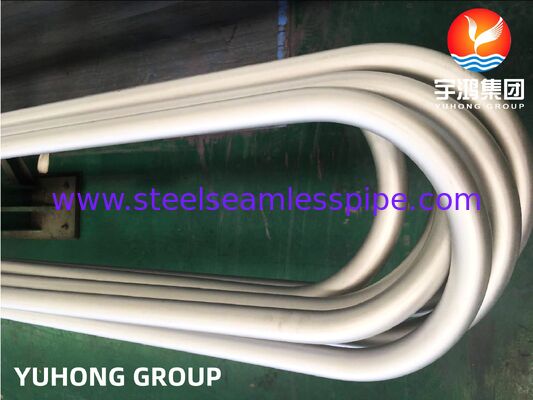

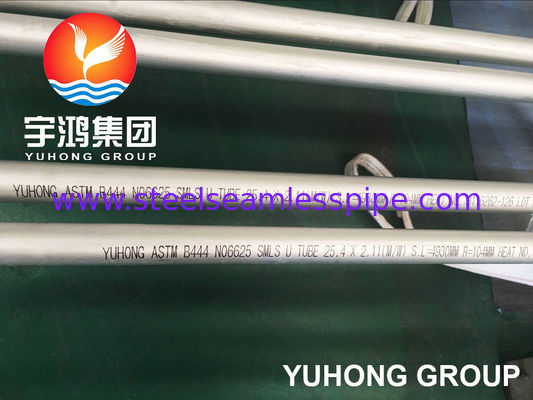

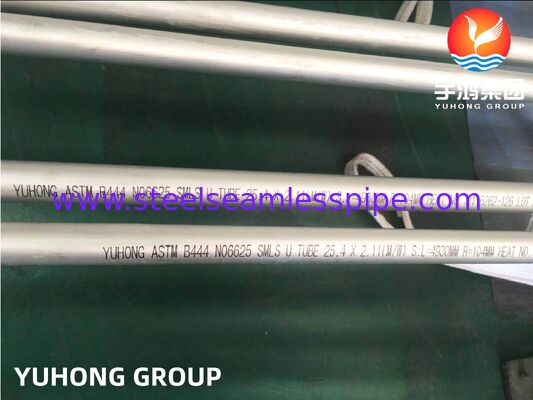

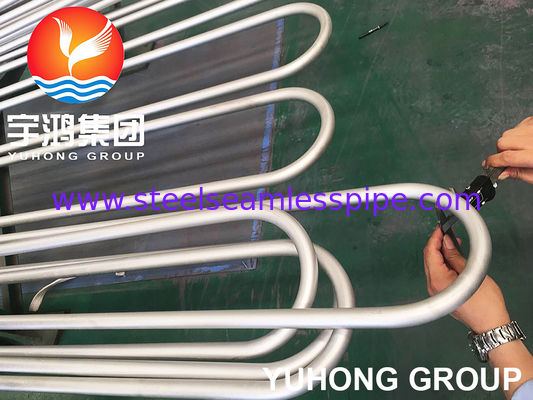

ASTM B444 インコネル 625 縫い目のないUベンドチューブ
製品概要
高耐腐蝕および高温サービスのための高精度冷凝型ニッケル合金Uチューブ
ASTM B444 インコネル 625 シームレス U Bend Tube は,固体溶液で強化されたニッケル・クロム・モリブデン合金 UNS N06625 から製造されています.合金 は 塩素 による 腐食 に 優れた 耐久性 を 備えるASTMB444は冷加工されたシームレスニッケル合金管とチューブをカバーする.UNS N06625 で,サービス要求に応じて,アレンジグレード1または溶液アレンジグレード2で供給されます..
制御されたツールを用いて冷たい曲線を施し,曲線半径の精度,壁厚さの均一性,およびプロジェクト仕様の内での卵性を維持する.Uチューブは,熱膨張補償と長期的信頼性が要求される固定チューブシート交換器に適しています..
テクニカル仕様
|
ポイント |
仕様 |
|---|---|
|
製品名 |
ASTM B444 インコネル 625 縫い目のないUベンドチューブ |
|
材料のグレード |
インコネル 625 / UNS N06625 |
|
スタンダード |
ASTM B444 / ASME SB444 |
|
管の種類 |
縫い目のないUベンドチューブ |
|
製造プロセス |
冷たく引っ張られた+冷たく曲がった |
|
配達条件 |
溶液で焼いたもの |
|

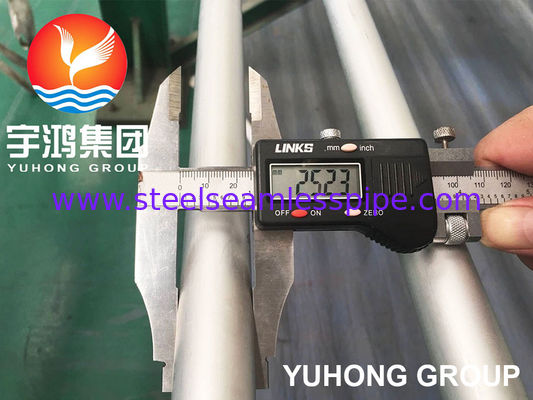

外径 |
12.7~50.8mm |
|
壁の厚さ |
0.8 ̇6.35 mm |
|
曲線半径 |
TEMA または顧客の図面に応じて |
|
管の足の長さ |
カスタマイズ |
|
検査 |
UT,ET,水静止,PMI |
|
認証 |
EN 10204 3.1 |
製品の特徴
降水による硬化なしに優れた機械的強度
制御された曲がり半径,低残留ストレスの 曲がり部分を通して一貫した壁厚さ.
塩化物を含む環境,海水,酸性環境,混合化学処理流に適しています.
高温での構造安定性を維持する
管の直直さ,曲がり幾何学,脚の平行性は出荷前に確認されます.
典型的な用途
シェル&チューブ熱交換機
蒸気表面コンデンサー
廃棄熱回収装置
石油化学プロセス熱機
オフショアプロセスモジュール
煙草ガス脱硫 (FGD) システム
海洋冷却装置
原子力補助熱交換機
化学反応器
地熱熱回収システム
同等の材料のグレード
|
スタンダード |
グレード |
|---|---|
|
ASTM / ASME |
B444 / SB444 |
|
UNS |
N06625 |
|
素材 |
2.4856 |
|
EN について |
ニクロ22モ9Nb |
|
ISO |
アルloy 625 |
検査と試験

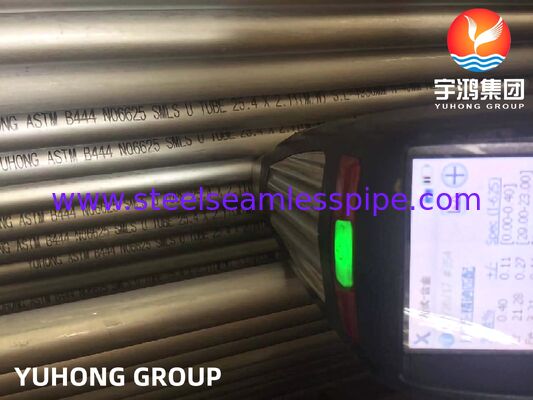

陽性物質識別 (PMI)
エディ電流試験 (ET)

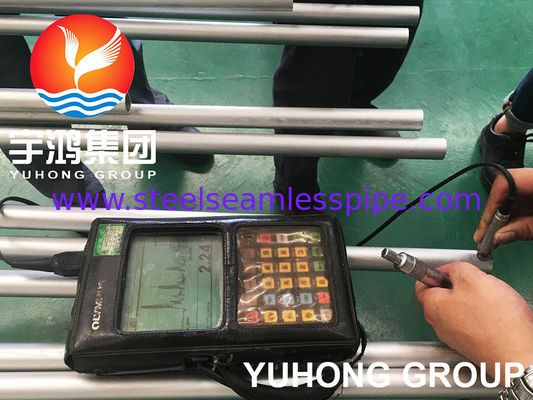

超音波検査 (UT)
水静止試験

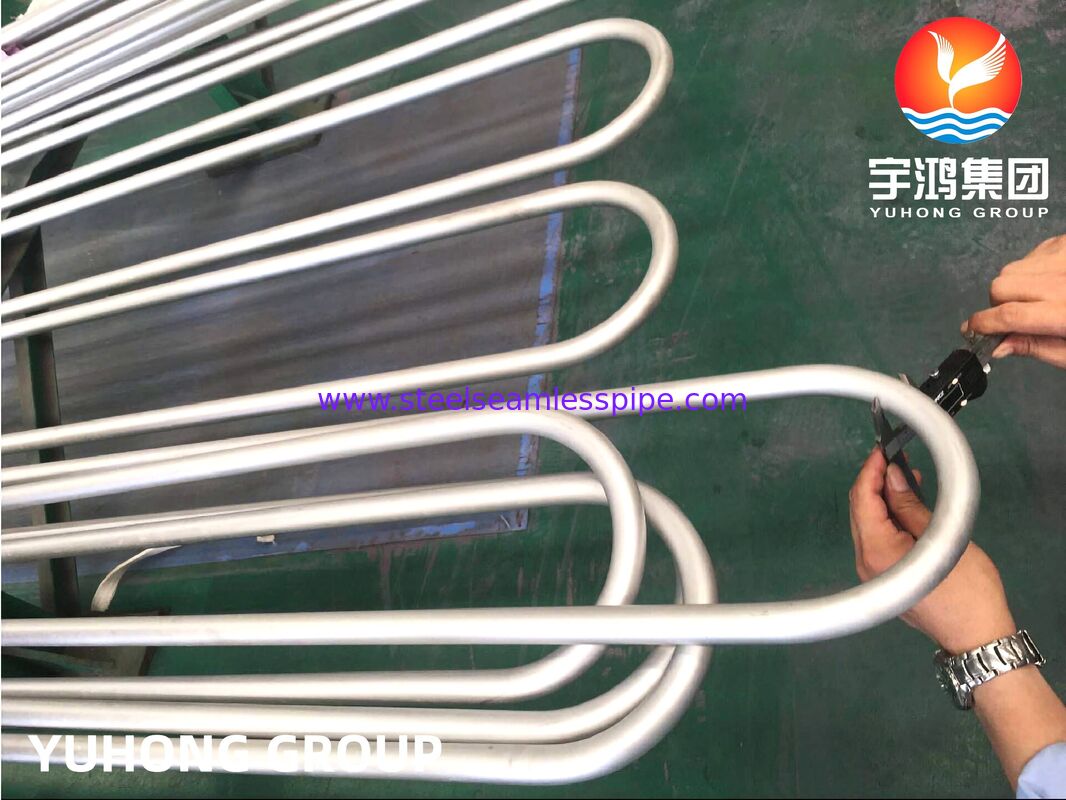

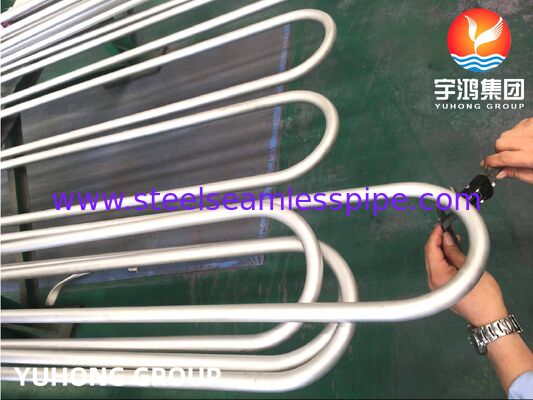

曲がり半径検査
壁の薄化検証
オバリティ測定
染料浸透剤試験 (オプション)
EN 10204 3.1 文書
よくある質問
曲がり半径はカスタマイズできますか?
U 曲がり半径と足の長さは,TEMA 標準や顧客の図面に従って製造することができます.
溶液で焼いた材料は利用可能ですか?
はい.溶液で焼いたグレード1と溶液で焼いたグレード2の両方がASTMB444に従って供給できます.
どんな検査が行われますか?
PMI,ET,UT,水静止試験,曲がり点検,次元検証が可能です.
1 ストレートチューブ vs Uベンドチューブ
|
特徴 |
ストレートチューブ |
Uベンドチューブ |
|---|---|---|
|
製造 |
直接 設置 |
冷たく折りたたまれた形 |
|
熱膨張 |
外的補償 |
柔軟性 |
|
共通装備 |
一般パイプ |
シェル&チューブ熱交換機 |
2 インコネル625対ハステロイC276
|
合金 |
主要 な 利点 |
典型 的 な 奉仕 |
|---|---|---|
|
インコネル625 |
高強度 + 酸化耐性 |
熱交換機,オフショア,航空宇宙 |
|
ハステロイC276 |
化学性腐食耐性 |
攻撃的な化学加工 |
3 技術用語
