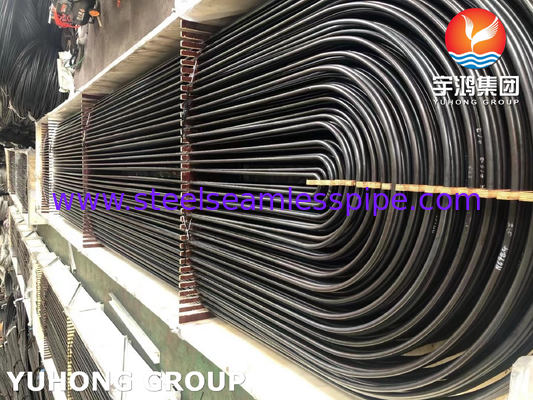

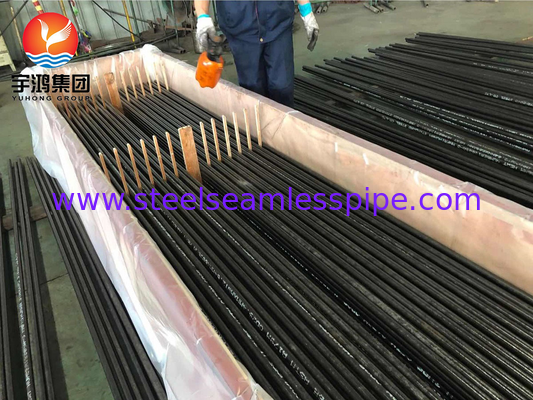

ASTM A179 シェル・アンド・チューブ機器用 縫い目のない冷たい引き込み型U-ベンド熱交換管

ASTM A179 シームレスUベンド熱交換器チューブは、シェル＆チューブ熱交換器、コンデンサー、および類似の熱伝達装置で使用するためにU字型に成形された冷間引抜低炭素鋼チューブです。チューブ材料はASTM A179/A179Mに準拠し、指定された版および購入要件に従います。Uベンド構成により、両方のチューブ端をチューブシートに接続でき、交換器内の必要なチューブレイアウトに対応できます。

これらのチューブは、リターンベンド配置が指定されており、低炭素鋼チューブがプロセス要件を満たす熱交換器設計に適しています。U字型の構成は、チューブ長さに沿った熱膨張に対応でき、チューブ回路内の別個のリターン接続の必要性を排除します。実際の性能は、チューブ寸法、ベンド半径、肉厚、運転温度、圧力、流体適合性、および交換器の設計によって異なります。

プロジェクト調達の場合、チューブ外径、肉厚、Uベンド半径、ストレートレッグ長、ベンド形状、数量、および適用される検査要件を指定してください。チューブが既存のチューブシートに適合する必要がある場合や、交換器の再チューブ中に損傷したチューブを交換する必要がある場合、ベンドの品質と寸法精度は特に重要です。材料の適合性とベンドの受け入れは、適用される購入仕様に対して検証する必要があります。

ASTM A179 Uベンドチューブは、以下の場合に指定されることがあります：

• シェル＆チューブ熱交換器。
• 工業用コンデンサー。
• プロセス熱伝達装置。
• 製油所および石油化学ユーティリティシステム。
• 互換性のある熱交換器設計の交換用チューブ。

再チューブプロジェクトの場合、注文前に元のチューブ寸法、ベンド半径、ストレートレッグ長、チューブレイアウト、および材料仕様を確認してください。不適切なベンド形状は、適切な設置を妨げたり、チューブバンドルの適合性に影響を与えたりする可能性があります。

• 材料規格：購入注文で指定されたASTM A179/A179M。
• チューブ材料： シームレス冷間引抜低炭素鋼。
• 製品構成： Uベンド熱交換器チューブ。
• チューブ寸法：指定された外径と肉厚。
• ベンド形状：承認された図面またはチューブスケジュールに従った半径と脚長。
• 検査：適用される仕様および注文で要求される材料試験、寸法チェック、および追加検査。

ASTM A179は、ベースチューブの要件をカバーしています。Uベンド形状、曲げ後の熱処理、ベンド検査、およびその他の特別な要件は、該当する場合に別途定義する必要があります。

新規機器および交換用チューブバンドルの場合、製造前に以下の情報を確認する必要があります：

• チューブ外径と指定された肉厚。
• 中心線ベンド半径。
• ベンドの両側のストレートレッグ長。
• チューブ全長と寸法公差。
• 必要なベンドの向きと図面参照。
• 曲げ後の熱処理と検査要件（該当する場合）。

交換プロジェクトの場合、元のチューブ図面または寸法付きサンプル仕様を提供することで、設置時の適合性の問題を軽減できます。

検査要件は、注文確認前に合意する必要があります。購入仕様および実際の供給範囲に応じて、品質ドキュメントには以下が含まれる場合があります：

• 材料試験証明書（MTC）。
• 化学組成および機械的特性試験記録。
• 適用されるチューブ仕様で要求される硬度、平坦度、フレア、またはその他の試験。
• チューブ径、肉厚、ベンド半径、脚長の寸法検査。
• 該当する場合の静水圧試験またはその他の指定試験。
• 合意された場合の追加検査または第三者立会い。

曲げ後の熱処理、非破壊検査、PMI、および特別な検査は、明示的に要求および確認されない限り、含まれるとはみなされません。

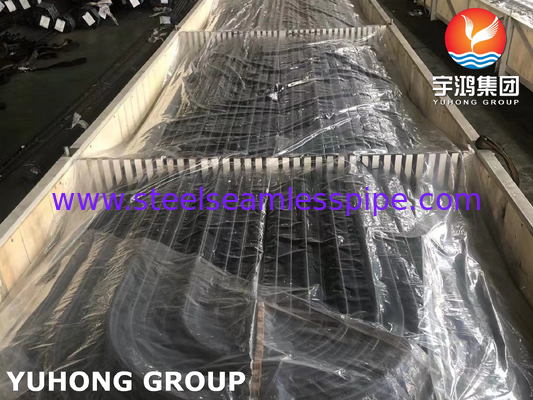

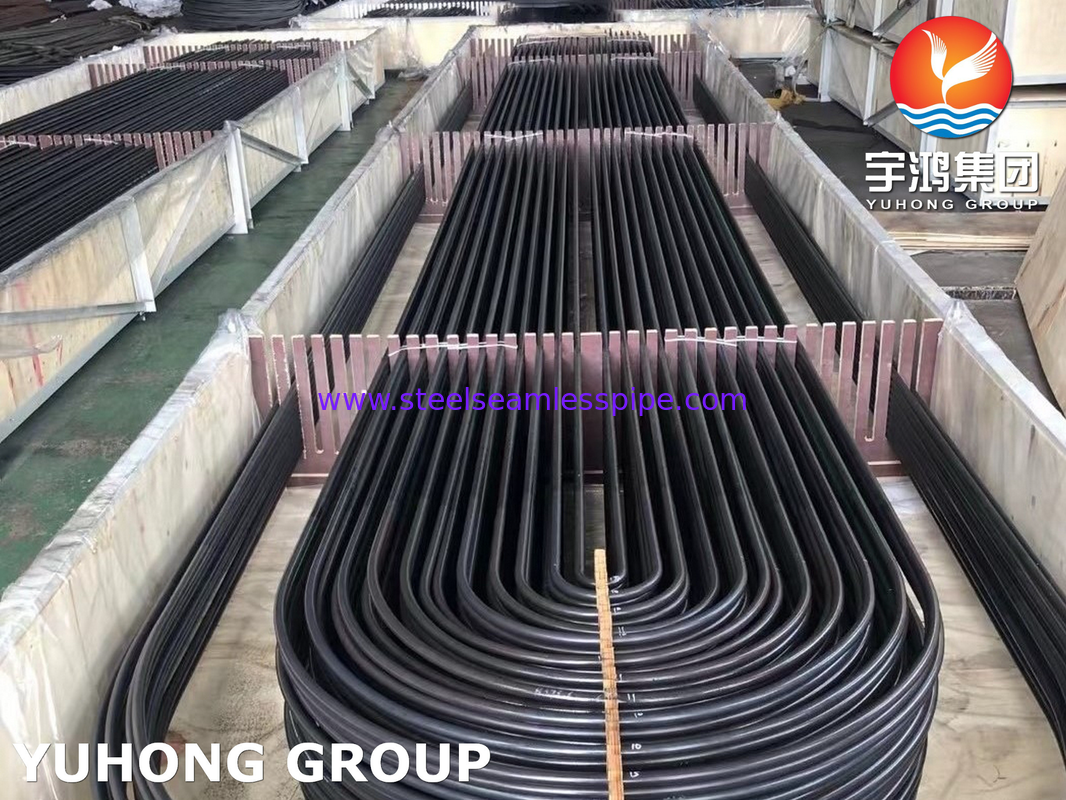

Uベンドチューブは通常、チューブ長、ベンド形状、注文数量、および輸送要件に従って、適切な木製ケース、鋼鉄フレーム、またはその他の保護輸出梱包に梱包されます。取り扱いおよび出荷中の変形、衝撃、表面損傷を最小限に抑えるために、サポートを手配する必要があります。

梱包、チューブ識別、輸出書類、FOB港、および配送スケジュールは、見積もりで確認する必要があります。

最小発注数量とリードタイムは、チューブ寸法、ベンド半径、脚長、数量、製造要件、および検査範囲によって異なります。

見積もりについては、以下を提供してください：

• ASTM A179/A179M 材料要件。
• チューブ外径と肉厚。
• Uベンド半径とストレートレッグ長。
• 数量と必要なチューブ形状。
• 図面またはチューブスケジュール（利用可能な場合）。
• 熱処理と検査要件。
• 仕向地、希望するインコタームズ、および必要な納期。

見積もり依頼：技術的な実現可能性、価格、最小発注数量、リードタイム、検査書類、および配送手配を確認するために、チューブスケジュールまたは図面を提出してください。
