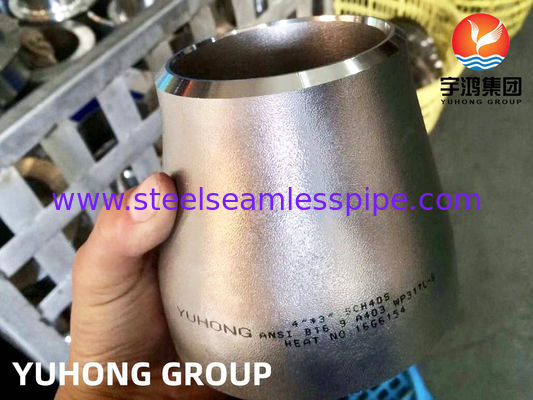

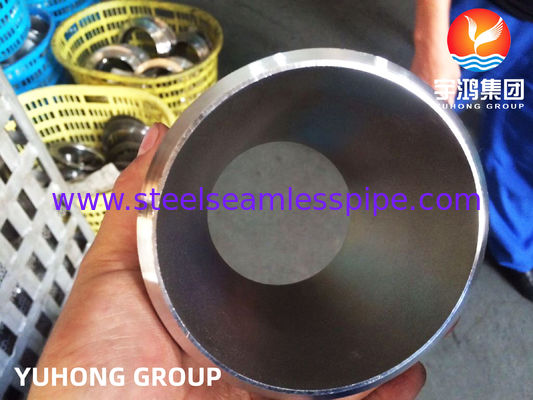

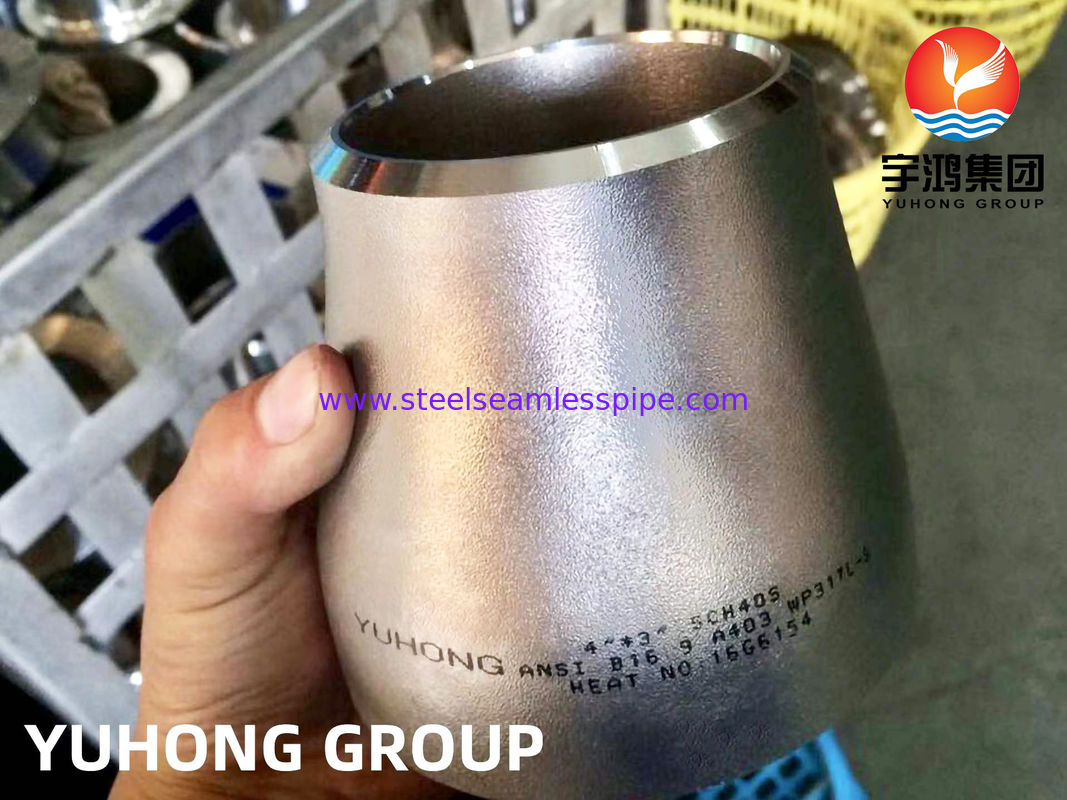

ASTM A403 WP317L ステンレス鋼 集中式減速器 ASME B16.9 バット・ウェールド・パイプフィッティング

ASTM A403 WP317L 腐食プロセス配管用ステンレス鋼同心減速機

クリティカルプロセスシステム向けに設計されたフロー移行

産業用配管システムでは、レデューサは 2 つの異なるサイズのパイプ間のコネクタ以上の役割を果たします。それは流れの安定性、圧力分布、設置品質に直接影響します。正しい減速機のタイプと材料を選択すると、乱流を最小限に抑え、プロセス効率を維持し、システムの長期信頼性を向上させることができます。

YUHONG は、ASTM A403 材料要件および ASME B16.9 寸法規格に従って製造された ASTM A403 WP317L ステンレス鋼同心減速機を供給しています。すべての継手は完全に追跡可能な原材料から製造され、寸法精度、溶接適合性、腐食性プロセス環境での信頼できる性能を保証するための包括的な検査を受けています。 ASTM A403 は圧力配管用の鍛オーステナイト系ステンレス鋼継手をカバーしており、ASME B16.9 は工場で製造された突合せ溶接継手の寸法と公差を定義しています。

同心レジューサーはどのような場合に使用する必要がありますか?

同心減速機は両方のパイプの中心線を揃えて維持するため、対称的な流れとバランスのとれた圧力分布が必要なシステムに適しています。一般的な設置場所は次のとおりです。

• 垂直プロセスパイプライン

• 熱交換器の接続

• 圧力容器ノズル

• 反応器入口および出口ライン

• 化学移送システム

• 製油所プロセスユニット

偏心減速機とは異なり、同心減速機は、液体の蓄積を避けることよりも共通のパイプ中心線を維持することが重要な場合に主に選択されます。

材料選択ガイド

適切な継手の材質の選択は、単にパイプの材質に適合するのではなく、プロセス媒体に応じて決まります。

WP317L は WP316L よりもモリブデン含有量が高く、塩化物を含む環境における孔食や隙間腐食に対する耐性が向上しています。

WP316L ではなく WP317L を選ぶ理由?

攻撃的な化学物質や高い塩化物濃度を伴う用途では、より大きな耐食性マージンを提供するために WP317L が選択されることがよくあります。

技術仕様

調達チェックリスト

同心減速機を注文する前に、エンジニアは以下を確認する必要があります。

✔ 公称パイプサイズ (NPS)

✔ スケジュール/壁の厚さ

✔ 材質グレード

✔ ASTM 材料規格

✔ ASME 寸法規格

✔ 溶接端の準備

✔ 検査要件

✔ 材料試験証明書

見積段階でこの情報を提供すると、接続された配管システムとの互換性が確保され、設置上の問題のリスクが軽減されます。

代表的なプロジェクト産業

検査と文書化

利用可能なドキュメントには次のものが含まれます。

• EN 10204 3.1 材料試験証明書

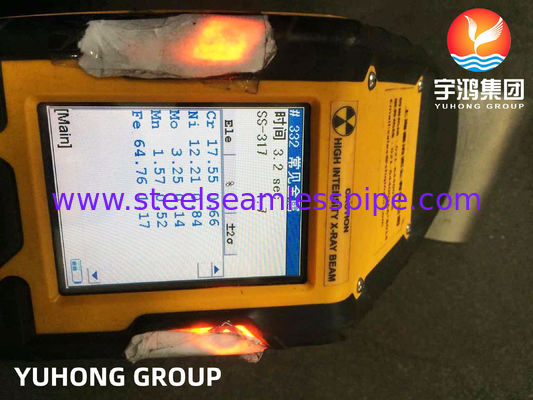

• ポジティブマテリアル識別 (PMI)

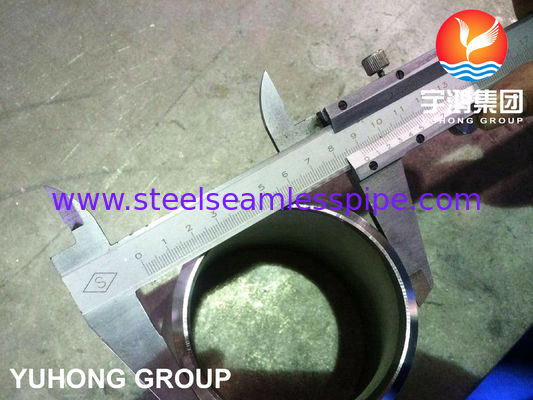

• 寸法検査報告書

• 化学成分レポート

• 機械試験報告書

• 第三者検査 (SGS、TÜV、BV、DNV)

ユホンを選ぶ理由

YUHONG は個別の継手を提供するのではなく、産業プロジェクト向けの完全な配管材料ソリューションを提供します。 ASTM A403 突合せ溶接継手に加えて、製品ポートフォリオにはステンレス鋼パイプ、二相パイプ、ニッケル合金パイプ、鍛造継手およびフランジが含まれており、EPC 請負業者や産業メーカーが単一のサプライヤーから互換性のある配管コンポーネントを調達できるようになります。

すべての注文は、完全な材料トレーサビリティ、柔軟な製造オプション、および国際的なエンジニアリング要件を満たすプロジェクト文書によってサポートされています。

よくある質問

• 同心減速機と偏心減速機はどう違うのですか?

同心減速機は両方のパイプの中心線を揃えて維持し、垂直配管や一般的なプロセス システムで一般的に使用されます。偏心減速機は片面が平らで、通常、排水の管理やエアポケットの回避を目的として、水平パイプラインまたはポンプ吸引ラインに選択されます。

• ASTM A403 は減速機の寸法を定義していますか?

いいえ、ASTM A403 は鍛造オーステナイト系ステンレス鋼継手の材料要件を指定し、ASME B16.9 は工場で製造された突合せ溶接継手の寸法、公差、およびマーキングを定義しています。
