| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO, TUV, PED etc. |
| モデル番号: | 3-A SS304 サニタリー同心減速機 |
| 最小注文数量: | 300kgs |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | PE 保護スリーブ、キャップ付き端、輸出用合板カートンまたはケース。 |
| 受渡し時間: | 注文数量に応じて異なります |
| 支払条件: | 一覧でT/T及びL/C |
| 供給の能力: | 顧客の要求に従って |
| 材料の指定: | ASTM A270 TP304 / UNS S30400 | 衛生基準: | 3-A、ASME BPE、SMS、DIN 11850、ISO 2037 |
|---|---|---|---|
| 表面仕上げの分類: | 学士、MP、EP | 内部表面の荒さ: | Ra ≤ 0.8 μm (カスタム対応) |
| 接続構成: | 突合せ溶接またはトライクランプ | 表面不動態化: | 化学的不動態化が可能 |
| 表面状態: | 酸化物なし、バリなし | 検査と文書化: | 表面粗さレポート、EN 10204 3.1 |
| ハイライト: | ステンレス鋼の管付属品,ステンレス製の管付属品 |
||

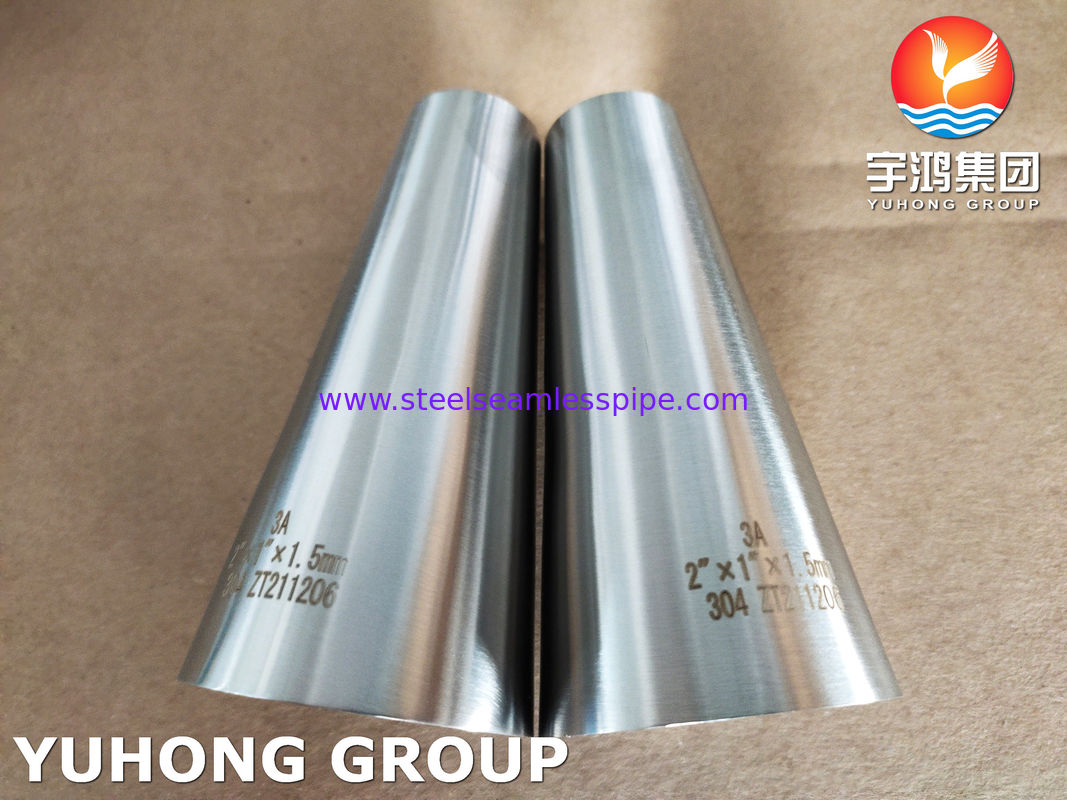

3-A SS304 サニタリー同心レジューサー
製品概要
サニタリー配管システムにおける衛生的な流量遷移
SS304 サニタリー同心レジューサーは、衛生的な配管システムにおいて、一貫した流量特性と清浄性を維持しながら、スムーズな径の遷移を提供するように設計されています。ASTM A270 ステンレス鋼管から製造され、精密溶接、管理された研磨、およびサニタリー用途に適した寸法精度を備えています。ASTM A270 サニタリー管は、乳製品、食品、医薬品用途向けの特殊表面仕上げに対応しています。
溶接端またはクランプ端で利用可能で、このレジューサーは食品加工、飲料製造、乳製品施設、製薬工場、バイオテクノロジーシステムに適しています。内部および外部の研磨は、プロジェクトの表面仕上げ要件に合わせてカスタマイズできます。
技術仕様
|
項目 |
仕様 |
|---|---|
|
製品名 |
SS304 サニタリー同心レジューサー |
|
材質 |
ASTM A270 TP304 / UNS S30400 |
|
規格 |
3-A, ASTM A270, SMS, DIN, ISO, ASME BPE |
|
製品タイプ |
同心レジューサー |
|
接続 |
溶接端 / クランプ端 |
|
製造プロセス |
管成形 & 自動TIG溶接 |
|
表面仕上げ |
BA, MP または EP |
|
表面粗さ |
カスタマイズされたRa値 |
|
サイズ範囲 |
DN10–DN200 (カスタム対応可) |
|
検査 |
PMI, 寸法検査, 表面粗さ試験 |
|
認証 |
EN 10204 3.1 |
ミラーポリッシュ 3A 継手 製品の特徴
同心設計により、径の縮小中に乱流を最小限に抑えながら、均一な流量を維持します。
機械研磨または電解研磨は、清浄性を向上させ、製品の残留を低減します。
自動TIG溶接により、一貫した溶接の完全性と寸法精度を実現します。
効果的な定置洗浄 (CIP)および定置滅菌 (SIP)手順を必要とする衛生的なプロセスシステム向けに設計されています。
以下の規格に従って利用可能です。3-A, ASME BPE, SMS, DIN および ISO寸法。
3-A SS304 同心レジューサーの用途
乳製品加工システム
飲料製造ライン
医薬品製造
バイオテクノロジー施設
食品加工機器
化粧品加工
精製水システム
クリーンプロセス配管
相当規格
|
規格 |
説明 |
|---|---|
|
3-A |
衛生的な乳製品規格 |
|
ASME BPE |
バイオプロセス機器 |
|
SMS |
スウェーデン乳製品規格 |
|
DIN 11850 / DIN 11866 |
衛生的な管システム |
|
ISO 2037 |
ステンレス鋼衛生管 |
検査と試験
PMI
表面粗さ測定
溶接目視検査

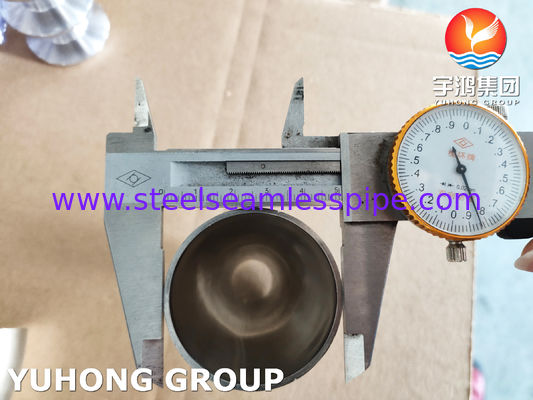

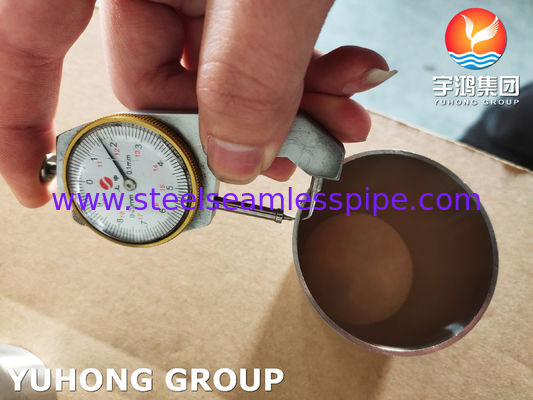

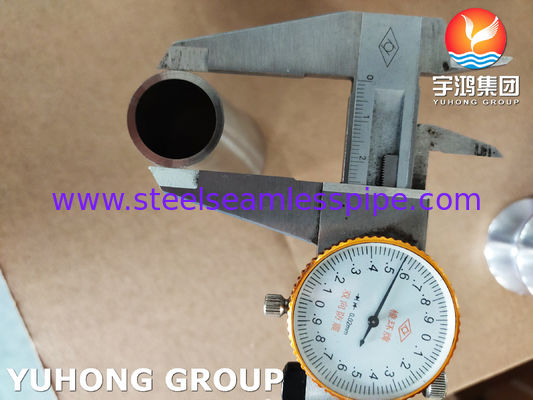

寸法検査
フェライト測定 (オプション)
EN 10204 3.1 認証
推奨カスタム属性
|
属性 |
値 |
|---|---|
|
材質指定 |
ASTM A270 TP304 / UNS S30400 |
|
継手構成 |
同心レジューサー |
|
表面仕上げ分類 |
BA / MP / EP |
|
内部表面粗さ |
カスタマイズされたRa値 |
|
接続構成 |
溶接端またはクランプ端 |
|
衛生コンプライアンス |
3-A, ASME BPE, SMS, DIN |
|
清浄性 |
CIP & SIP 対応 |
|
プロセス互換性 |
食品、乳製品、飲料、医薬品、バイオテクノロジー |
よくある質問
1. サニタリー同心レジューサーは何に使用されますか？
異なる管径間のスムーズな遷移を提供し、衛生的な流量条件を維持します。
2. どのような表面仕上げが利用可能ですか？
ブライトアニール (BA)、機械研磨 (MP)、および電解研磨 (EP) です。
3. カスタム研磨は供給可能ですか？
はい。内部および外部のRa値は、プロジェクト仕様に従って製造できます。
4. どのような接続タイプが利用可能ですか？
配管システムに応じて、溶接端とクランプ端が利用可能です。
同心レジューサー vs 偏心レジューサー
|
特徴 |
同心レジューサー |
偏心レジューサー |
|---|---|---|
|
流量パターン |
対称 |
オフセット |
|
設置 |
垂直配管 |
水平配管 |
|
典型的な用途 |
衛生的なプロセスシステム |
ポンプ吸引と排水 |
衛生的な表面仕上げガイド
|
仕上げ |
典型的な用途 |
|---|---|
|
BA |
一般的な衛生配管 |
|
MP |
食品・飲料 |
|
EP |
医薬品・バイオテクノロジー |
