| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | PED 2014/68/EU, ASME, Third-Party Inspection |
| モデル番号: | A403 WP347H-Sの肘 |
| 最小注文数量: | 1pc |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 合板ケース、木箱、または輸出グレードのバンドル |
| 受渡し時間: | 量によって決まる |
| 支払条件: | T / T、L / Cをご覧ください |
| 供給の能力: | 5000個/月 |
| 建設クラス: | WP347H-S シームレス | 寸法参照: | ASME B169 |
|---|---|---|---|
| 安定化要素: | ニオブ / コロンビウム | エルボの構成: | 90°長半径 |
| フォーミングルート: | 鍛錬/制御成形 | 材料の指定: | WP347H / UNS S34709 |
| 接続タイプ: | バット・ウェルド | 熱処理: | 溶液熱処理 |
| ハイライト: | ステンレス鋼の肘90度,肘のバット溶接管付属品,電流を通されたステンレス鋼の肘 |
||

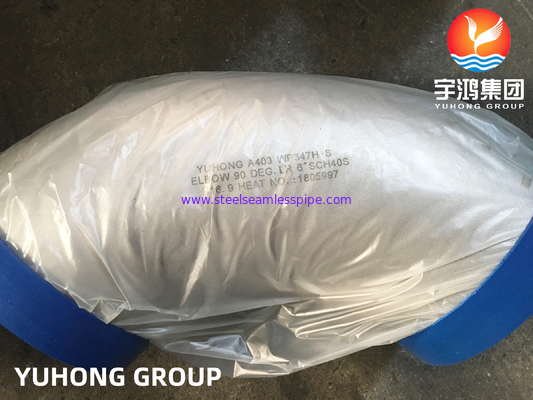

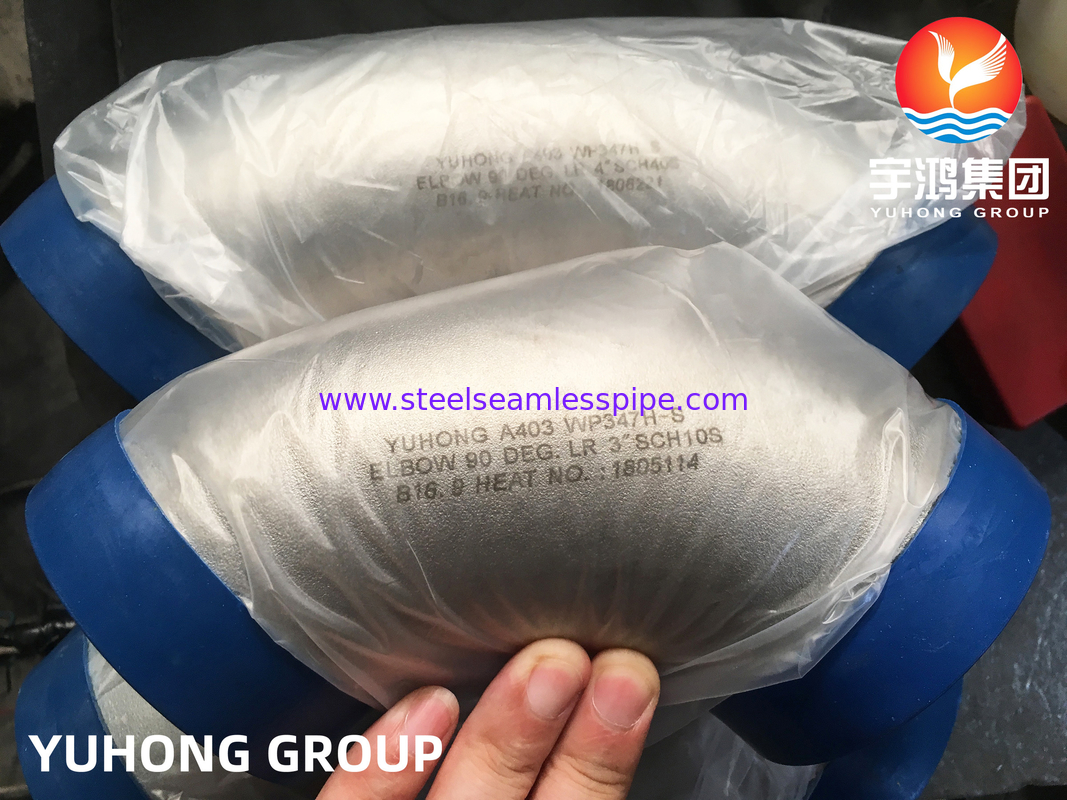

ASTM A403 WP347H-S 半径90° 長肘 UNS S34709 シームレス バット・ウェルド・フィッティング
についてASTM A403 WP347H-S 90° 長半径肘鋳造されたアウステニティックステンレス鋼のバックスウェードフィッティングで,UNS S34709 / タイプ 347H.
についてWP347H-Sこの指定は,シームレスクラスで製造されたWPグレードのフィッティングを識別する.これは,フィッティング仕様が,構造クラスと尺寸基準が明確に定義されなければなりませんASTM A403は,圧力管の適用のための鍛造されたオウステニティック不?? 鋼フィッティングをカバーする.
90°長半径配置は,短半径肘よりも大きな中心線半径を維持しながらパイプ方向を変更します.フィッティングは供給することができますASME B169尺寸要求やプロジェクト特有の仕様
| ポイント | 仕様 |
|---|---|
| 製品名 | WP347H-S 90° 長半径肘 |
| 材料のグレード | ASTM A403 WP347H |
| UNS | S34709 |
| ステンレス鋼のタイプ | 347H オステニティックステンレス鋼 |
| 建築 クラス | S - 縫い目がない |
| 配列型 | 90° 長半径 肘 |
| 接続 | バット・ウェルド |
| 尺寸基準 | ASME B169 |
| 製造業 | 鋳造/形づくり |
| 熱処理 | 溶液 熱処理 |
| 定額サイズ | ASME B16.9 / プロジェクト仕様に従って |
| 壁の厚さ | SCH 5S-XXS / カスタム |
| 中央線半径 | 長半径 |
| 終わり の 準備 | バット・ウェールド |

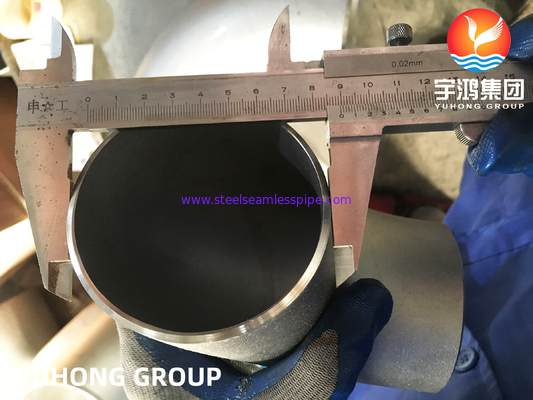

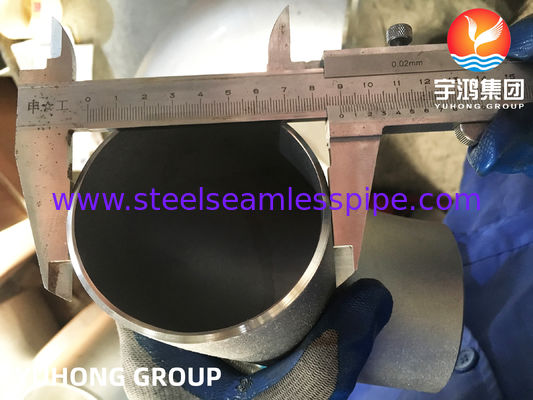

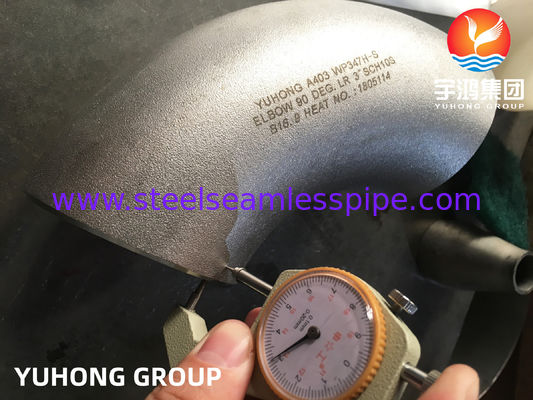

| 検査 | 次元,視覚,非破壊的なテスト |
| 認証 | EN 10204 3.1 / 3 について2 |
WP347Hは安定した347オウステニティックステンレス鋼の高炭素バージョンその化学は,高温での使用と敏感化に関連する問題に対する耐性は重要な考慮事項であるアプリケーションのために設計されています.
安定した 347 家庭用ナイオビウム (コロンビウム)安定化要素としてチタンではなく,この違いによりWP347HはTP321Hなどのグレードと異なります.
高温パイプを含むプロジェクトでは, 347H の間の選択時に,実際の動作温度,圧力,溶接手順および適用される設計コードを評価する必要があります.321Hおよび他のオーステニト類.
長半径肘は,長半径配置と一般的に関連付けられている中央線の半径で,流れ方向の90度の変化を提供します.
典型的な寸法パラメータは以下の通りである.
尺寸は,ASME B169顧客による図面も
WP347H-Sを単純に一般用途のステンレス鋼の肘として配置するよりも,以下のアプリケーションは技術的により関連しています.
| スタンダード | グレード |
|---|---|
| ASTM | A403 WP347H |
| ASME | SA403 WP347H |
| UNS | S34709 |
| EN について | 1.4961 |
| 一般級 | 347H ステンレス |
これは,両種とも安定したオーステニティックステンレス鋼であり,高温管管のアプリケーションに現れる可能性があるため,ページに含まれる有用な技術的な比較です.
| 特徴 | 347H | 321H |
|---|---|---|
| UNS | S34709 | S32109 |
| 安定する要素 | ナイオビウム/コロンビウム | チタン |
| 物質 的 な 家族 | オステニチスステンレス鋼 | オステニチスステンレス鋼 |
| 典型的な位置 | 高温 管 管 | 高温 管 管 |
| 共通装備 | プロセスとオーブンのシステム | 熱と加工設備 |
適正なグレードは,使用温度,プロセス環境,溶接条件および適用可能な技術仕様に応じて選択すべきである.
配合の製造経路には,制御された形作作業が続き,熱処理と寸法仕上げが含まれます.
典型的な生産段階には,次の段階が含まれます.

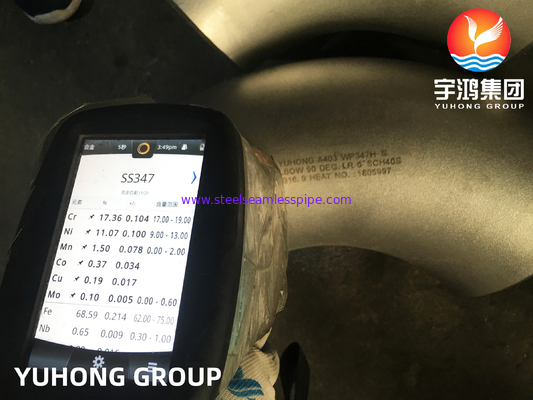

ASTM A403は,フィッティングが熱処理を受けることを要求し,化学分析,機械特性および視覚検査の要件を含みます.
入手可能な検査文書には,次のものが含まれます.
適用される NDE 方法は,すべての試験を自動的にすべての製品に記載するのではなく,装備クラスと購入要件に応じて指定されるべきです.ASTM A403 は,建築およびNDE要件に応じてWPフィッティングクラスに分類する..
