| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | API , ABS, DNV, GL , LR, NK. |
| モデル番号: | ASTM A234 WP9 CL1/CL3 合金鋼 180°肘 |
| 最小注文数量: | 1台のパソコン |
|---|---|
| パッケージの詳細: | Plwoodの箱かパレット |
| 受渡し時間: | 7日間 |
| 支払条件: | LC、T/T |
| 製品名: | 合金鋼のバットウェルド肘 | 仕様: | ASTM A234,ASME SA234 |
|---|---|---|---|
| 尺寸規格: | ASME/ANSI B169 | 材料: | WP9 |
| 気性: | CL1,CL3 | od: | 1/8" 48"へのNB NB |
| wt: | スケジュール10s -スケジュールXXS | 曲げ半径: | R=1D、2D、3D、5D、6D、8D、10Dまたはカスタム |
| タイプ: | 45度の肘 | ||
| ハイライト: | ASTM A234 WP9合金鋼の肘,B16.9 突合せ溶接継手 45度,SA234 WP9 CL1 ロングエルボ |
||

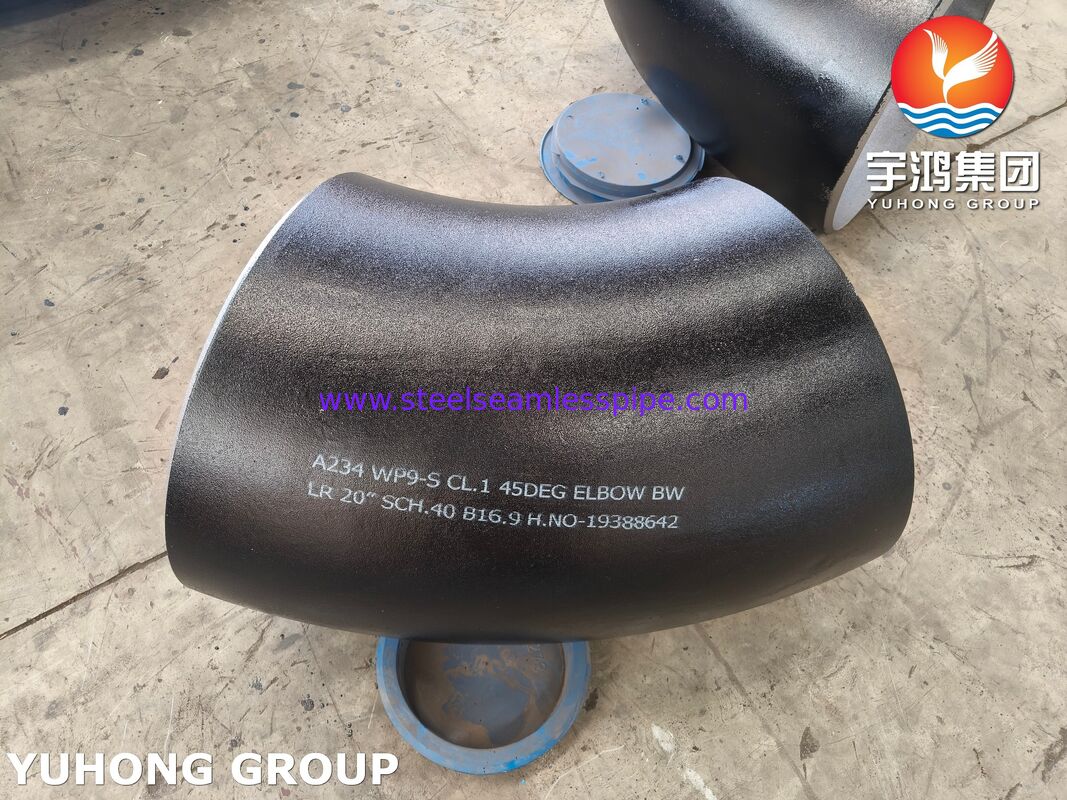

ANSI B16.9 ASTM A234 WP9CL1合金鋼 45度 LR エルボ バットウェルド パイプ継手
の化学組成ASTM A234 WP9 バットウェルド継手 SA234 WP9 CL1 合金鋼 45度 LR エルボ
|
グレード |
組成、% |
||||||
|
C
|
Mn
|
P
|
S
|
Si
|
Cr
|
Mo
|
|
|
WP1
|
0.28 max
|
0.30-0.90
|
0.045
|
0.045
|
0.10-0.50
|
…
|
0.44-0.65
|
|
WP12 CL1, WP12 CL2 |
0.05-0.20
|
0.30-0.80
|
0.045
|
0.045
|
0.60 max
|
0.80-1.25
|
0.44-0.65
|
|
WP11 CL1,
|
0.05-0.15
|
0.30-0.60
|
0.030
|
0.030
|
0.50-1.00
|
1.00-1.50
|
0.44-0.65
|
|
WP11 CL2, WP11 CL3
|
0.05-0.20
|
0.30-0.80
|
0.040
|
0.040
|
0.50-1.00
|
1.00-1.50
|
0.44-0.65
|
|
WP22 CL1, WP22 CL3
|
0.05-0.15
|
0.30-0.60
|
0.040
|
0.040
|
0.50 max
|
1.90-2.60
|
0.87-1.13
|
|
WP5 CL1, WP5 CL3
|
0.15 max
|
0.30-0.60
|
0.040
|
0.030
|
0.50 max
|
4.0-6.0
|
0.44-0.65
|
|
WP9 CL1, WP9 CL3
|
0.15 max
|
0.30-0.60
|
0.030
|
0.030
|
1.00 max
|
8.0-10.0
|
0.90-1.10
|
|
WP91
|
0.08-0.12
|
0.30-0.60
|
0.020
|
0.010
|
0.20-0.50
|
8.0-9.5
|
0.85-1.05
|
|
WP911
|
0.09-0.13
|
0.30-0.60
|
0.020
|
0.010
|
0.10-0.50
|
8.5-9.5
|
0.90-1.10
|
の機械的性質 ASTM A234 WP9 バットウェルド継手 SA234 WP9 CL1 合金鋼 45度 LR エルボ
|
グレード
|
WPC, WP11 CL1, WP12 CL2
|
WP1
|
WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1
|
WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3
|
WP91
タイプ1および2
|
WP92
WP911
|
|
引張強さ、
範囲 Ksi [MPa]
|
70-95 [485-655]
|
55-80 [380-550]
|
60-85 [415-585] |
75-100 [520]
|
90 [620]
|
90-120 [620-840]
|
|
降伏強さ、最小、Ksi [MPa] (0.2%オフセットまたは0.5%延長荷重下)
|
40 [275]
|
30 [205]
|
30 [205]
|
45 [310]
|
60 [415]
|
64 [450]
|
仕様
| 仕様 | ASTM A234 / ASME SA234 |
| 寸法 | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43 |
| サイズ | 1/8インチNBから48インチNBまで。（シームレス＆100%X線溶接、製作） |
| タイプ | シームレス / 溶接 / 製作 |
| 曲げ半径 | R=1D, 2D, 3D, 5D, 6D, 8D, 10D またはカスタム |
| 厚さ | Sch 5s, Sch 10s, Sch 40s, Sch 80s, Sch 160s, Sch XXS |
注文およびマーキング情報
この継手を調達する際は、完全な説明に以下を含める必要があります。
標準 (ASME B16.9)
材質 (ASTM A234 / SA234 WP9 CL1/CL3)
タイプ (45度エルボ)
半径 (LR - ロング半径)
呼び径 (例: NPS 6)
スケジュール / 肉厚 (例: Sch 80, Sch 160, または XXS)
用途
WP9合金は、高温（最大約600℃ / 1100°F）への長時間の暴露に耐え、硫化および酸化雰囲気に対する耐性があるため、主に以下の用途に使用されます。
石油・ガス精製所：水素化分解、接触改質、脱硫装置（高圧水素サービス）。
火力・原子力発電所：過熱器および再熱器配管システム。
化学処理：高温熱交換器および炉管。
サワーサービス：湿潤硫化水素（H2S）割れに対する耐性が必要な場合（適切な硬度管理を指定した場合）。
