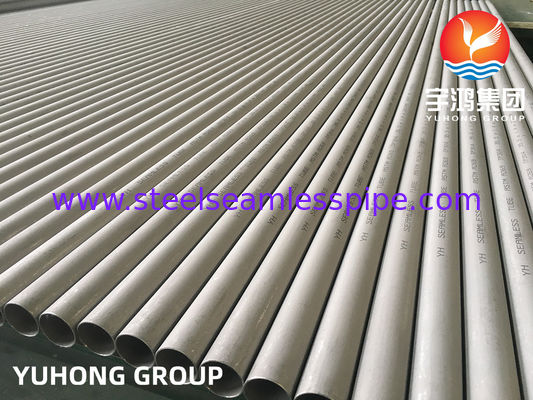

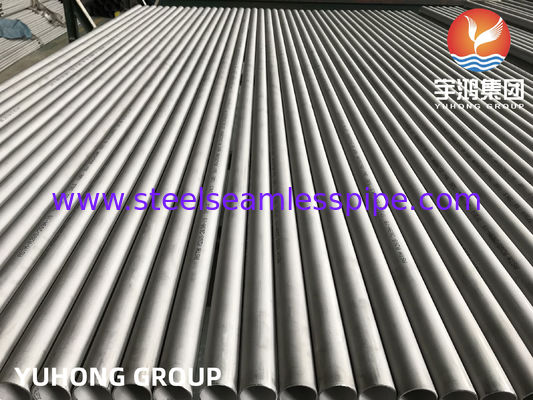

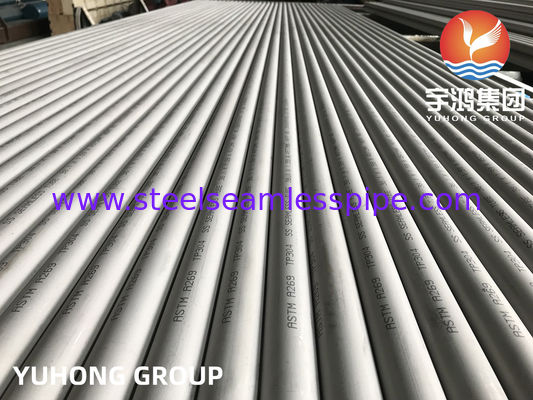

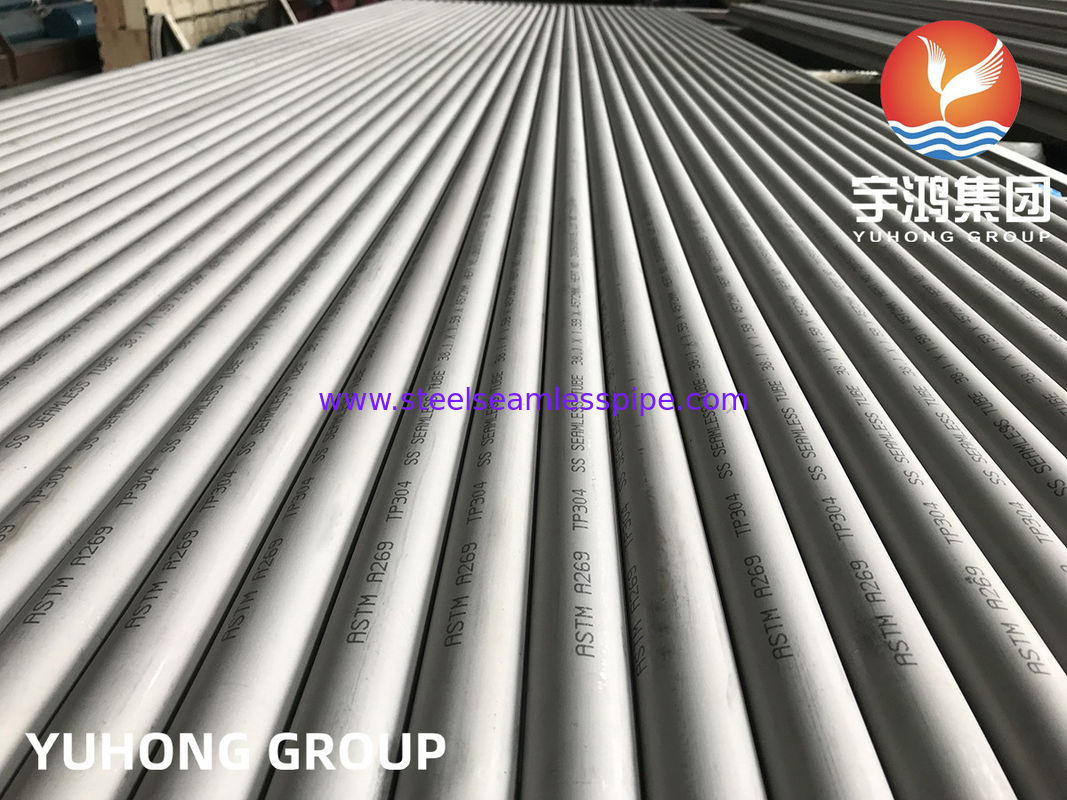

ASTM A269 TP304 ステンレス鋼のシームレスチューブ
ASTM A269 TP304 は,標準のシームレスと溶接型をカバーするオーステニティックグレードです.これらのパイプは,ニッケル,クロム,腐食性や酸化性のある介質に対する耐性を高める他の合金部品8 g/cm3 の密度と 1400°C の溶融点を持つこの管は,優れた機械特性を持ち,様々な圧力や温度において信頼性のある動作を行う.
製品構成
縫い目のないチューブ:熱いビレットを金属の挤出を通過させ 精密な形状を付けることで 生成され,高温で運ぶ際には 特殊な強度と負荷承載能力を 提供しています.
冷たい引いたシームレスパイプ:室温で熱巻き直後に処理され,優れた表面仕上げと攻撃的なメディアに対する耐性が強化されています.
溶接管:標準の溶接手順を用いて製造され,低圧および低温アプリケーションに費用対効果の高い代替品を提供します.
ERWチューブ:高電圧の電流がチューブを通過し 縦断で溶接すると作られ 埋め込み材料を必要とせずに様々なサイズでカスタマイズできます
製品仕様
形状と構成
丸い,長方形,四角形,水力,直線型,U型,巻き,磨いたチューブ,パンケーキコイル
製造の種類
シームレス / ERW / 溶接 / 製造 / CDW / CDS / DOM / CEW / 100% X Ray 溶接
配送条件
焼いたり漬けたり (AP), 磨いたり, 明るく焼いたり (BA), 冷たく抽出したり, MF
表面塗装
BA,2B,ノー4違う1違う3違う88K,HL,2D,1D,ミラーポーチ,180G,320G,400G サテン/ヘアライン,400G,500G,600Gまたは800G ミラー仕上げまたは顧客の仕様に応じてカスタム仕上げ
厚さ範囲
SCH 5, SCH10, SCH 40, SCH 80, SCH 80S, SCH 160, SCH XXH, SCH XXS, SCH XS
基準の遵守
SUS,JIS,AISI,ASTM,GB,DIN,EN ASTM A213,A312,A269,A778,A554,A249,A270,A789,DIN 17456,DIN17457,DIN 17459,JIS G3459,JIS G3463,GOST9941,EN10216,BS3605,GB13296を含む
付加価値のサービス
- 切る
- ビーベル
- スレッドリング
- 磨き (電気・商業用)
- サイズと長さ 必要なように引き出しと拡張
- 破壊 的 と 非 破壊 的 の 試験
- 超音波検査
- アニール&ピクルド 折りたたみ
SWGとBWG
10 スウェーデン 12 スウェーデン 14 スウェーデン 16 スウェーデン 18 スウェーデン 20 スウェーデン
エンドタイプ
シンプルエンド,ベーブエンド,スレッド
処理サービス
折りたたみ,溶接,脱巻き,パンシング,切断,鋳造
製造技術
冷筋,冷筋,熱筋,エクストルーションチューブ
試験証明書
- DFARS に準拠する
- EN 10204/3.1B,EN 10204 3.1とEN 10204 3.2 材料試験証明書 (MTC)
- 100% 放射線検査報告
- 原材料証明書
- 第三者による検査報告
- 煙霧化証明書
- 熱処理図
- HSコード 商用請求書
- 一般化優待制度 (GSP) のAフォーム
- 製造者の試験証明書
- 湿度試験
- 表面の荒さ測定
- 政府承認の実験室からの検査試験証明書
梱包
端は蓋付き,袖付き,木製の箱付き
申請
- 一般産業サービス (石油,化学,紙,肥料,織物,航空,原子力)
- 流体,ガス,石油産業
- 熱伝送と圧力サービス
- 建築と装飾用
- ボイラーと熱交換機
- 装飾用,ボイラー,自動車部品,医療機器,食品産業,建材
メカニカルプロパティ
| SSグレード |
熱処理 |
温度 F (C) 最低 |
硬さ ブリネル |
ハードネス ロックウェル |
| TP304 |
解決策 |
1900年 (1040年) |
192HBW/200HV |
90HRB |
| TP304L |
解決策 |
1900年 (1040年) |
192HBW/200HV |
90HRB |
| TP316 |
解決策 |
1900年 (昭和1040年) |
192HBW/200HV |
90HRB |
| TP316L |
解決策 |
1900年 (昭和1040年) |
192HBW/200HV |
90HRB |
| TP321 |
解決策 |
1900 (((1040) F |
192HBW/200HV |
90HRB |
| TP347 |
解決策 |
1900年 (昭和1040年) |
192HBW/200HV |
90HRB |
化学組成
| SSグレード |
C について |
MN |
P |
S |
SI |
CR |
NI |
MO |
N B |
NB |
TI |
| TP304 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
18.0-20. わかった0 |
8.0-11 わかった0 |
--- |
--- |
--- |
--- |
| TP304L |
0.035 |
2.00 |
0.045 |
0.030 |
1.00 |
18.0-20. わかった0 |
8.0-12 やってくれ0 |
--- |
--- |
--- |
--- |
| TP316 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
16.0-18 だった0 |
10.0-14 わかった0 |
2.00-3 だった00 |
--- |
--- |
--- |
| TP316L |
0.035 D |
2.00 |
0.045 |
0.030 |
1.00 |
16.0-18 だった0 |
10.0-150 |
2.00-3 だった00 |
--- |
--- |
--- |
| TP321 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
17.0-19 だった0 |
9.0-12 やってくれ0 |
--- |
--- |
--- |
5C−070 |
| TP347 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
17.0-19 だった0 |
9.0-12 やってくれ0 |
|
|
10C−110 |
--- |
容認基準
| OD,INCH |
OD トレランス INCH(MM) |
WT トレランス % |
容積の長さ インチ (mm) |
| ≤1/2 |
±0.005 (0.13) |
±15 |
1 / 8 (3.2) |
| >1/2~1 1 /2 |
±0.005(0.13) |
±10 |
8月1日 (火) |
| > 1 1 / 2~< 3 1 / 2 |
±0.010(0.25) |
±10 |
3 /16(4.8) |
| > 3 1 / 2~< 5 1 / 2 |
±0.015(0.38) |
±10 |
3 /16(4.8) |
| > 5 1 / 2~< 8 |
±0.030(0.76) |
±10 |
3 /16(4.8) |
| 8~<12 |
±0.040 (±1.01) |
±10 |
3 /16(4.8) |
| 12~<14 |
±0.050(1.26) |
±10 |
3 /16(4.8) |
