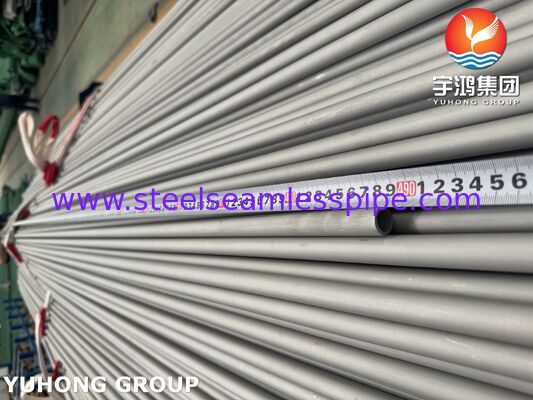

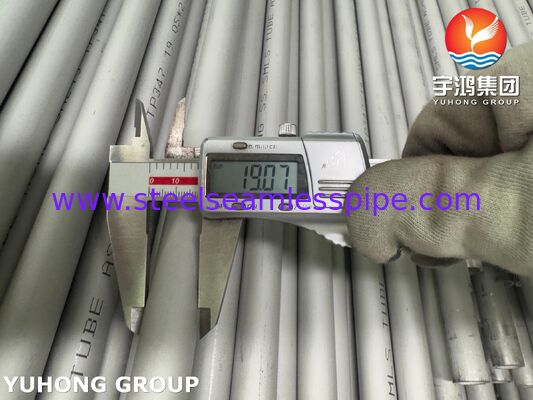

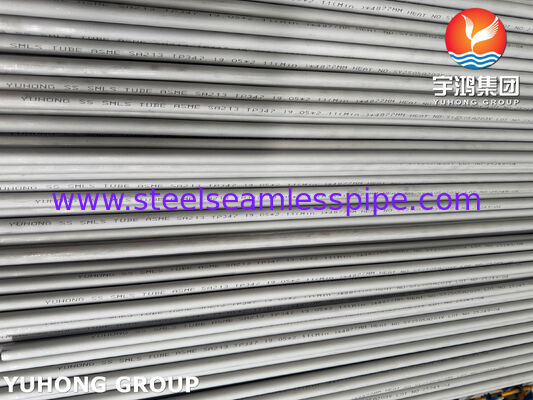

ステンレス・スティール・シームレス・チューブ ASME SA213 TP347 HEAT EXCHANGER TUBE
TP347熱交換管は,熱伝達機器のために特別に設計されたシームレスオステニティックステンレス鋼管である.それは18/8ステンレス鋼 (18%クロム,8% ニッケル) にニオビウム (Nb) やコロンビウム (Cb) が含まれています..
粒間腐食に対する優れた耐性と高温強度により,以下に広く使用されています.
- シェルとチューブ熱交換機
- コンデンサー
- ボイラーとスーパーヒーター
- 石油化学精製工場
- 発電所
TP347の主要な利点は,材料を"敏感化"に対して安定させるニオビウム (Cb) の追加から生じる.
1粒間腐食に対する優れた耐性
- 問題: 標準のステンレス鋼 (TP304 などの) は,溶接または高温 (800~1500°F/427~816°C) に晒されたとき,粒の境界で"クロムカービッド"を形成する.塩素が少なくて 腐りやすく 裂けやすい領域が作れます.
- TP347 溶液:ニオビウムは,クロムよりも炭素に高い親和性を持っています.それは最初に炭素と結合し,クロムがカービードを形成するのを防ぎます.
- 結果: 溶接後熱処理なしで管は耐腐蝕性を保ちます.これは溶接が必要な熱交換器にとって重要です.
2優れた高温強度
- クリープ耐性: TP347は,TP304またはTP316Lと比較して高温で長期的ストレスの下でもより高い強度を維持します.
- 酸化耐性: 大幅にスケーリングせずに1500°F (816°C) までの連続使用温度に耐える.
- 構造的安定性:高温の圧力下では簡単に変形しないため,超熱機やリフォーム機に最適です.
3良き機械特性
- 張力強度:最小 515 MPa (75,000 psi)
- 収力強度 (0.2%オフセット):最低205MPa (30,000psi)
- 長さ:最低35%
- これらの特性により 高圧液体を安全に処理できます
4溶接可能性
- 標準的な融合と抵抗溶接法で簡単に溶接できます.
- 安定したため,熱の影響を受けたゾーン (HAZ) は,焼却なしで腐食に耐えるままです.
標準品種 (例えば304または316) よりも TP347 を選択してください.
1高温: 動作温度が400°C (750°F) 以上である.
2溶接式構造: 管は管シートに溶接され,その後,完全な熱処理を行うことはできません.
3腐食媒介:液体には粒間攻撃を引き起こす化合物 (例えば,熱い有機酸,高純度水,または特定の精製流) が含まれます.
4耐久性:チューブは高温で何十年もの間ストレスを受ける (スリップ抵抗).

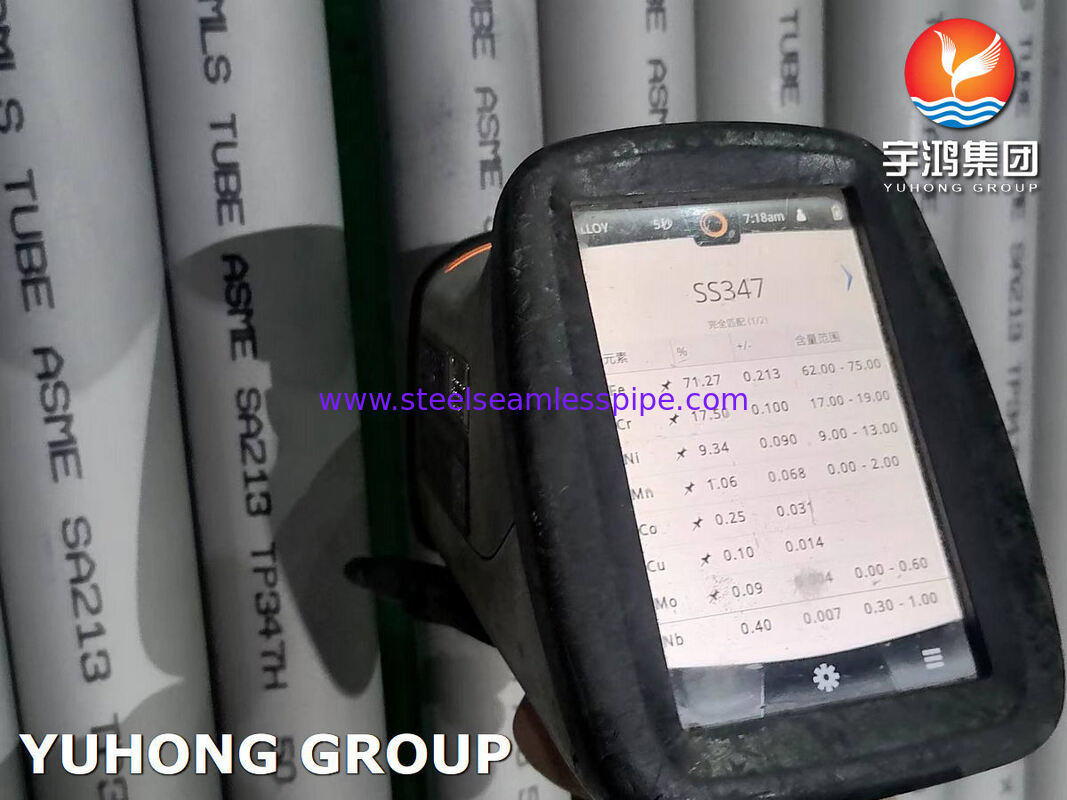

ASTM A213 TP347 ステンレス鋼のシームレスチューブ 化学成分
| TP347 |
最大 |
最低値 |
| ニ |
13.00 |
9.00 |
| C について |
00.08 |
00.04 |
| ミニ |
2.00 |
ほら |
| P |
00.045 |
ほら |
| S |
00.030 |
ほら |
| そうだ |
1.00 |
ほら |
| C.C. |
20.0 |
17.0 |
| モー |
3 ¥ 4 |
ほら |
| N |
ほら |
ほら |
| その他 |
1.0 |
Nb=10 ((C+N) |
