| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
| モデル番号: | ASTM A182 F316L ステンレス鋼管シート |
| 最小注文数量: | 1PC |
|---|---|
| パッケージの詳細: | 層木の箱/パレット |
| 受渡し時間: | 7日 |
| 支払条件: | L/C、T/T |
| 製品名: | ステンレス鋼管シート | スタンダード: | ASTM A182、ASME SA182 |
|---|---|---|---|
| 材料: | F316L / UNS S31603/1.4404 | サイズ: | 図面に従ってカスタムできる |
| 適用する: | 管状の熱交換器、ボイラー、圧力容器、蒸気タービン、大きい中央空気調節および他の企業。 | ||
| ハイライト: | ステンレス鋼の管シート,ASTM A182のステンレス鋼の管シート,熱交換器のステンレス鋼 シートF316L |
||

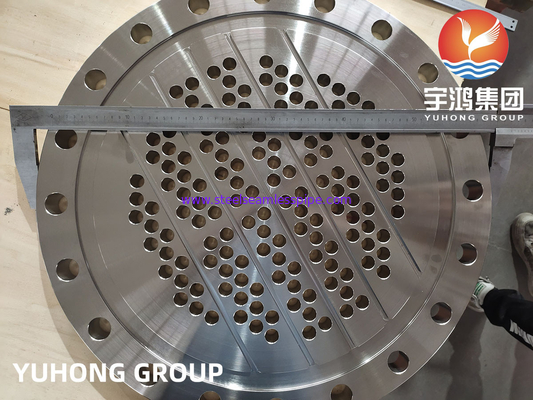

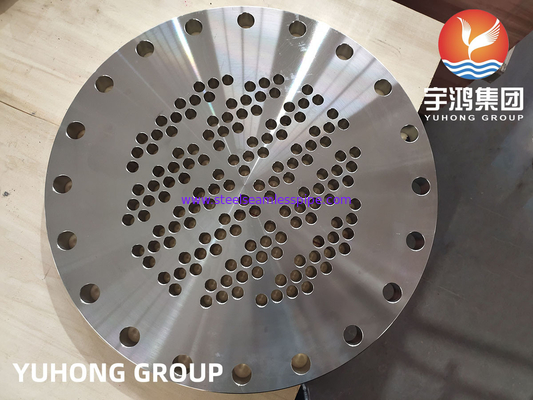

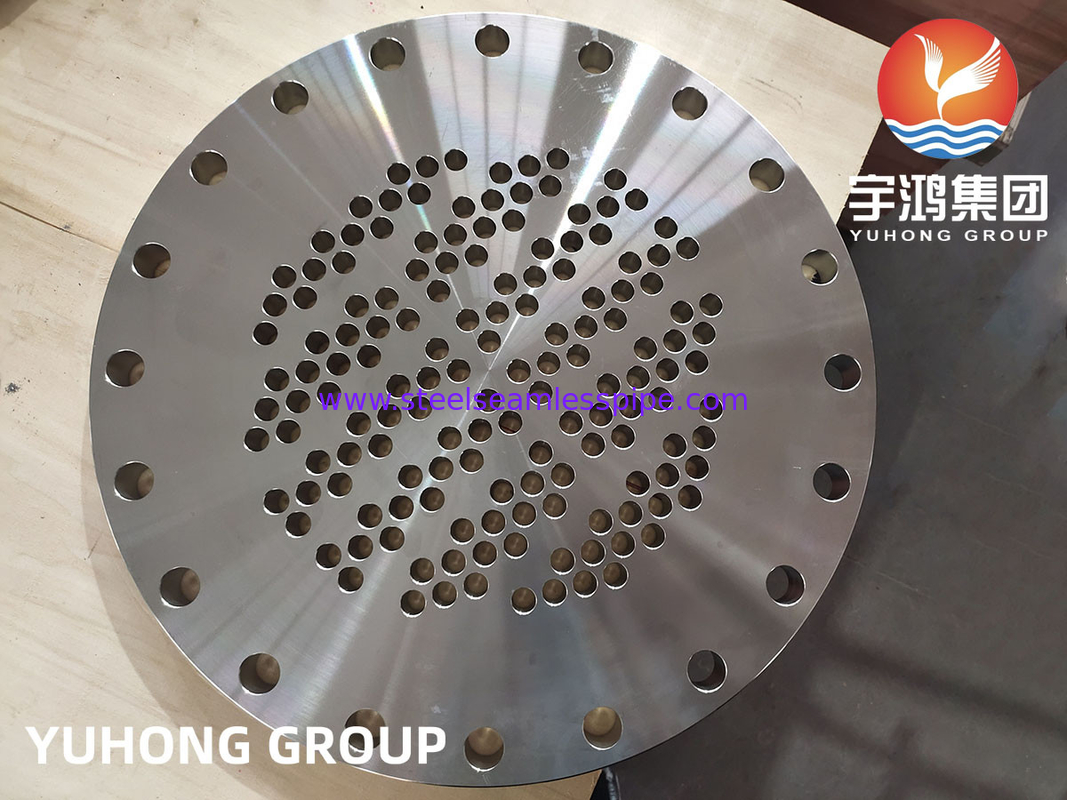

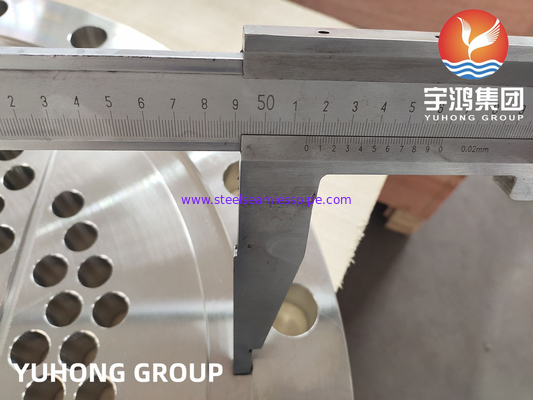

ASTM A182 F316L / UNS S31603 / 1.4404 熱交換器用不?? 鋼管シート
チューブシートは,チューブの端を埋め込むために穴を掘った平板板または厚いディスクである.熱交換器で2つの液体を分離する.嵐がかれらを囲む時,. 管の穴は,掘削され,リムされ,1つまたは複数の溝で加工され,管の支柱構造として機能し,熱交換器またはボイラーの整合性を維持します.そして2つの液体間の漏れを防ぐのに役立ちます異なる作業環境に応じて,チューブシートは炭素鋼,ステンレス鋼,デュプレックス,ニッケル合金およびいくつかのコーティング材料から作ることができます.
| 材料の種類 | 技術要求事項 * に基づいて |
| デュプレックスステンレス鋼 | ASTM/ASME SA182 F44,F45,F51,F53,F55,F60,F61 |
| ステンレス鋼 | ASTM/ASME SA182 F304,304L,F316,316L,F310,F317L,F321,F347 |
| 炭素鋼 | ASTM/ASME A105,A350 LF1,LF2,A266,A694,A765 Gr2 |
| 合金鋼 | ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3 |
| 鉄以外の物 | |
| チタン | ASTM/ASME SB381, Gr.1グレート2グレート5グレート7グレート12グレート16 |
| 銅 ニッケル | ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30) |
| 銅,アル銅 | ASTM/ASME SB152 UNS C10100,C10200,C10300,C10800,C12200 |
| ニッケル合金 | ASTM/ASME SB169,SB171,SB564,UNS 2200,UNS 4400,UNS 8825 UNS 6600,UNS 6601,UNS 6625 |
| 合金 20 | ASTM/ASME SB472 UNS 8020 |
| ハステロイ | ASTM/ASME SB564,UNS10276 (C 276) |
| プレートされた材料 | ASTM/ASME SB898,SB263,SB264またはそれより近い 防爆用装飾物 2 in 1 または 3 in 1 の材料を作る |
| タイタン-鋼,ニッケル-鋼,チタン-銅, ステンレス・カーボン・スチール・合金・鋼など |
シェルとチューブ交換器は4つの主要部品で構成されています.
フロントヘッダー (Front Header) は,交換器の管側に入れる場所である.時には固定ヘッダーとも呼ばれる.
後部ヘッダー (Rear Header) は,チューブサイドの液体が交換器を出る場所または,複数のチューブサイドパスを持つ交換器でフロントヘッダーに戻る場所です.
管束は,この管からなる.管状のシート,バフラー束を繋ぐための棒を結びつけます
シェルにはチューブバンドルが含まれています.
工業プロセスのアプリケーション内で使用されている最も一般的な熱交換器の1つは"シェル&チューブ熱交換器"です.
この交換器のグループには,様々な形やサイズが用意されており,150年以上産業で使用されています.
サブデザインタイプ:固定型,U型,浮動型チューブシート.すべてのバリエーションは,タイプ"E","F","G","H","J","K",または"X"として表記することができます.
一般的な設計は,高圧/高温が重要な考慮事項である場合である.
外殻には,各端にシール付きのチューブシートがあり,
管と外殻を隔離します
適用する
水道産業,造船産業,石油化学ガス産業,電力産業,バルブ産業,一般的なパイプ接続プロジェクトなど
