| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
| モデル番号: | A182 F316L |
| 最小注文数量: | 1pc |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 条件/木の場合のパッキング |
| 受渡し時間: | 量によって決まる |
| 支払条件: | T/T、L/C |
| 供給の能力: | 1ヶ月あたりの500 PC |
| 仕様: | ASTM A182/ASME SA182 | グレード: | F316L |
|---|---|---|---|
| NDT: | UT、PT、MT | 形状: | シリンダー |
| 適用する: | 熱交換器、ボイラー、圧力容器、反応器、発電所、エネルギー、石油化学製品を | サイズ: | クライアントの図面に従って |
| ハイライト: | シリンダー交換体の管シート,1.4404熱交換器Tubesheet,ステンレス鋼の熱交換器Tubesheet |
||

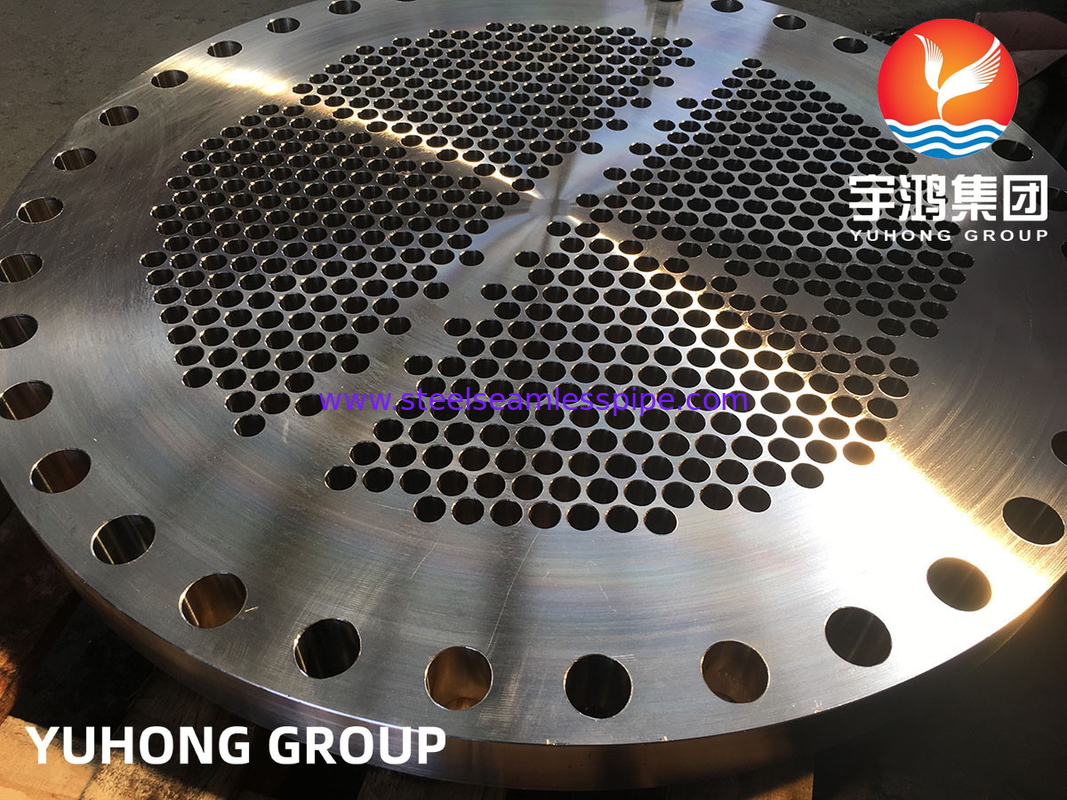

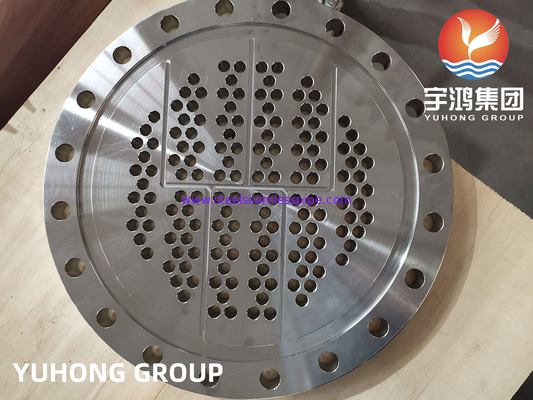

ASTM A182 F316L 1.4404 耐腐蝕性トイブシート 交換 熱
管状は,パイプまたはチューブを受け入れるように設計された穴のパターンで穴が開くプレート,シート,または壁面です.これらのシートは,熱交換器やボイラーのチューブを支え,隔離したり,フィルター要素を支えたりするために使用されます..
管のシートは,用途に応じて,様々な金属や樹脂複合物やプラスチックから作られる.
シートチューブは,腐食障害物および隔離物として機能するコーティング材料で覆われ,また,電磁性アノードを装着することもできます.
管状シートは,交換熱用アプリケーションではペアで,またはフィルター内の支柱要素では単体で使用することができる.
熱交換器とは?
熱交換器とは,液体から液体へ,または液体と環境へ熱を転送する装置をいうことができる.固体表面上の1つの流体から他の流体への効率的な熱の転送のために特別に設計されています.
エクスチェンジャータイプ
熱交換器のタイプを選択します.
Uチューブには1つのチューブシートしかありません.チューブは"U"の形に曲がっています.バンドは保守のために取り外すことができますが,曲線のため,チューブの内部は掃除するのが難しいです.
固定交換器の両端に固定され,直線管で接続されている2つのチューブシートがあります.両チューブシートは静止しています.殻とチューブの間には,異なる熱膨張が起こり得ます. 膨張関節は,時には熱成長を吸収するために必要である.あなたは膨張関節に有限元素分析 (YUHONG) を実行するために,チューブシート交換機の固定型を選択する必要があります.
浮いている固定 (静止) の1つのチューブシートと,自由に動く1つのチューブシートがあります.浮遊機,このタイプの交換器は,最も汎用的で最も高価です.Uチューブ交換機と比較して,チューブも簡単に清掃することができます.
ステンレス鋼 316L 化学成分 %
| C について | ミニ | P | S |
| ≤0.03 | ≤200 | ≤0.045 | ≤0.03 |
| そうだ | C.C. | モー | ニ |
| ≤0.75 | 16.00~1800 | 2.00~300 | 10.00~1400 |
チューブシートの材料は?
通常,低炭素鋼材で作られ,流体圧によって厚さが変化します.最終用途 (石油化学,原子力,石油&ガスなど) に応じて.) 管のシートは,ステンレス鋼または他の超合金でコーティングされ,または完全にステンレス鋼または超合金で作られることもあります..
管表分析方法:
分析に使用する標準を表示します.
TEMA - チューブル交換器製造者協会
ASME - ASME第8章第1区分,UHX章またはASME第8章第2区分,第4部分
設計コードで選択されたオプションは,ソフトウェアがディビジョン1かディビジョン2を使用するかどうかを決定します.
PD 5500 (イギリスコード) - イギリス圧力容器法第3節9,平らな熱交換器のチューブシート
EN-13445
適用:
1石油化学産業
2製薬産業
3食品産業
4航空宇宙産業
5建築装飾産業
6石油・ガス産業
7熱交換器の部品
