Yuhong Holding Group Co.,LTD
 |
| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | A105 |
| 最小注文数量: | 1 PC |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | プラスチック帽子/編まれた箱が付いている層木の場合の/Ironの場合の束 |
| 受渡し時間: | 量によって決まる |
| 支払条件: | T/T、L/C |
| 供給の能力: | 1ヶ月あたりの1000トン |
| 生産標準: | ASTM A105 | 物質的な等級: | A105 |
|---|---|---|---|
| タイプ: | カップリング | 表面: | 、磨かれるピクルスにされ、アニールされる、アニールされる明るい |
| 適用: | オイル/ガス/石油 | サイズの標準: | B16.11 |
| ハイライト: | ASTM A105の炭素鋼のカップリング,炭素鋼のソケットの溶接の付属品,ASTM A105の炭素鋼のカップリング |
||

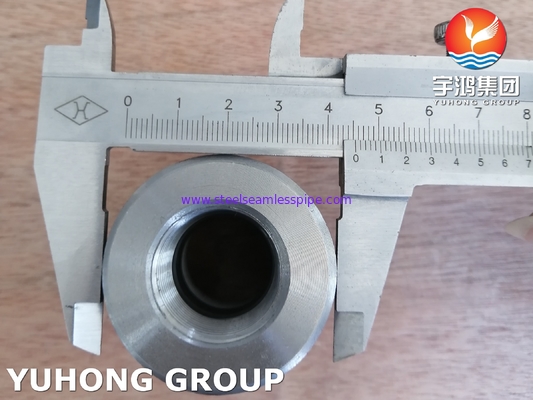

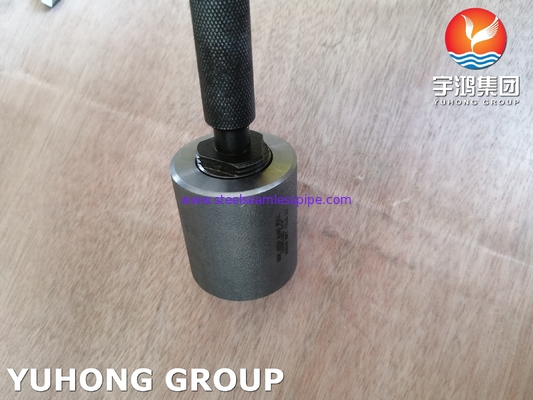

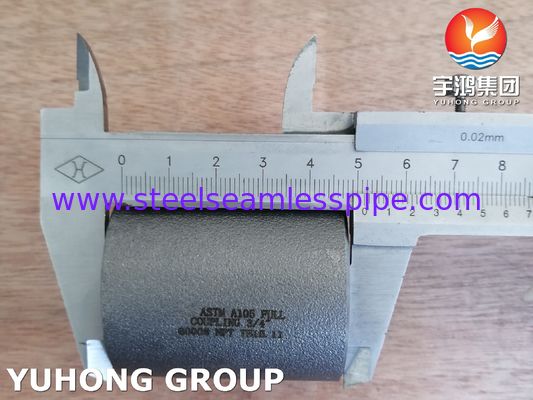

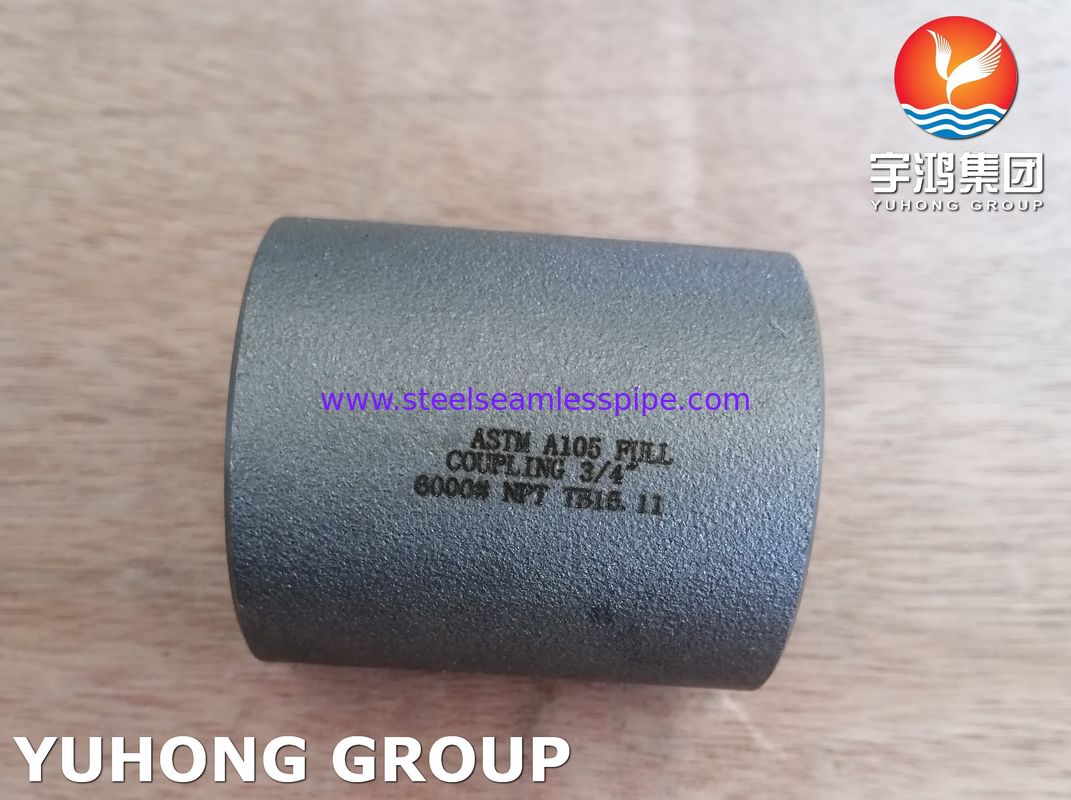

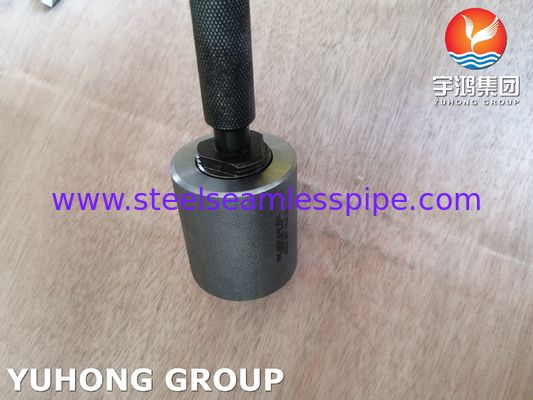

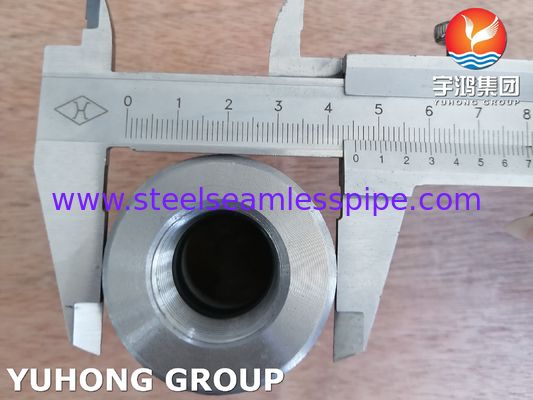

ソケット溶接の適切なASTM A105の炭素鋼のカップリングB16.11オイル ガス
ASTM A105の炭素鋼のカップリングは何であるか。
カップリングは1つのまたは両端にソケットが付いている管または管の小さい部分として記述することができる。それは管の接続を助け、tubes.ASTM A105のカップリングは継ぎ目が無い炭素鋼を造った圧力システムの高温適用で使用される管をカバーする。それはまた良質の炭素鋼から成っているので非常に耐久である。
| （NPS）管の正常なサイズ | ソケットの穴 | ソケットの深さ | 穴 Daimeter |
ソケット 壁厚さ |
| B | J | D | C | |
| 1/2 | 21.95 21.70 |
10 | 16.6 15 |
4.65 4.10 |
| 3/4 | 27.30 27.05 |
13 | 21.7 20.2 |
4.90 4.25 |
| 1 | 34.05 33.80 |
13 | 27.4 25.9 |
5.70 5.00 |
| 1.1/4 | 42.80 42.55 |
13 | 35.8 34.3 |
6.05 5.30 |
| 1.1/2 | 48.90 48.65 |
13 | 41.7 40.1 |
6.35 5.55 |
| 2 | 61.35 61.10 |
16 | 53.5 51.7 |
6.95 6.05 |
| 2.1/2 | 74.20 73.80 |
16 | 64.2 61.2 |
8.75 7.65 |
| 3 | 90.15 89.80 |
16 | 79.5 46.4 |
9.50 8.30 |
| 4 | 115.80 115.45 |
19 | 103.8 100.7 |
10.70 9.35 |
| NPS | 置く長さ | |||
| 半分のカップリング E |
ASTM A105の炭素鋼の半分のカップリング F |
|||
| 1/2 | 9.5 | 22.5 | ||
| 3/4 | 9.5 | 23.5 | ||
| 1 | 13 | 29 | ||
| 1.1/4 | 13 | 30 | ||
| 1.1/2 | 13 | 32 | ||
| 2 | 19 | 41 | ||
| 2.1/2 | 19 | 42.5 | ||
| 3 | 19 | 44.5 | ||
| 4 | 19 | 47.5 | ||
ASTM A105の炭素鋼のカップリングの化学成分:
| C | Mn | P | S | Si |
| 0.15 | 0.6-1.0 | 0.035 | 0.04 | 0.1 |
ASTM A105の炭素鋼のカップリングの機械特性
| 引張強さ | 降伏強さ | 延長 |
| 485 （Mpa） | 250 （Mpa） | 30 （%） |
ASTM A105の炭素鋼のカップリングの温度の評価
| ASTM A105のカップリング（psig）のための圧力温度 | |||||
|---|---|---|---|---|---|
| 温度 | クラス | ||||
| 150 | 300 | ||||
| 1/4 - 1インチ | 1つの1/4 - 2インチ | 2つの1/2 - 3インチ | |||
| （の） | （oc） | ||||
| -20から150 | -29から66 | 300 | 2000年 | 1500 | 1000 |
| 200 | 93 | 265 | 1785 | 1350 | 910 |
| 250 | 121 | 225 | 1575 | 1200 | 825 |
| 300 | 149 | 185 | 1360 | 1050 | 735 |
| 350 | 177 | 150 | 1150 | 900 | 650 |
| 400 | 204 | - | 935 | 750 | 560 |
| 450 | 232 | - | 725 | 600 | 475 |
| 500 | 260 | - | 510 | 450 | 385 |
| 550 | 288 | - | 300 | 300 | 300 |
| 次元 | 2"までNB | 2 1/2」及び3" NB | |
| •ソケットの穴 | + 0.25 | + 0.38 | |
| - 0.00 | - 0.00 | ||
| •ボディ穴 | + 0.00 | + 0.00 | |
| - 1.52 | - 3.00 | ||
| 1/4" NB | ± 0.8 | ± 2.50 | |
| 3/4"への3/8" NB | ± 1.6 | ||
| 1" T0 2" NB | ± 2.0 | ||
適用
オイル
ガス
石油
