| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO, API, ABS, BV, etc |
| モデル番号: | ASME SA350 LF2 CL1 炭素鋼鍛造ノズル |
| 最小注文数量: | 1PC |
|---|---|
| パッケージの詳細: | 合板の箱か合板パレット |
| 受渡し時間: | 7日間 |
| 支払条件: | LC、T/T |
| 製品名: | 鍛造ノズル | 標準: | ASTM A350,ASME SA350 |
|---|---|---|---|
| 材料: | LF2、LF3、LF6 | サイズ: | 図面に従ってカスタムできます |
| コーティング: | オイル、黒いペンキ、黄色いペンキ、熱いすくいの電流を通された、電気分解亜鉛およびエポキシ樹脂 コーティング | パッキング: | 合板の箱、合板パレット |
| 応用: | オイル及びガスおよび石油化学セクター、熱交換器、等。 | ||
| ハイライト: | ASME SA350 LF2 炭素鋼 ノズル,自己強化型 鍛造鋼 継手,一体型補強鋼 ノズル |
||

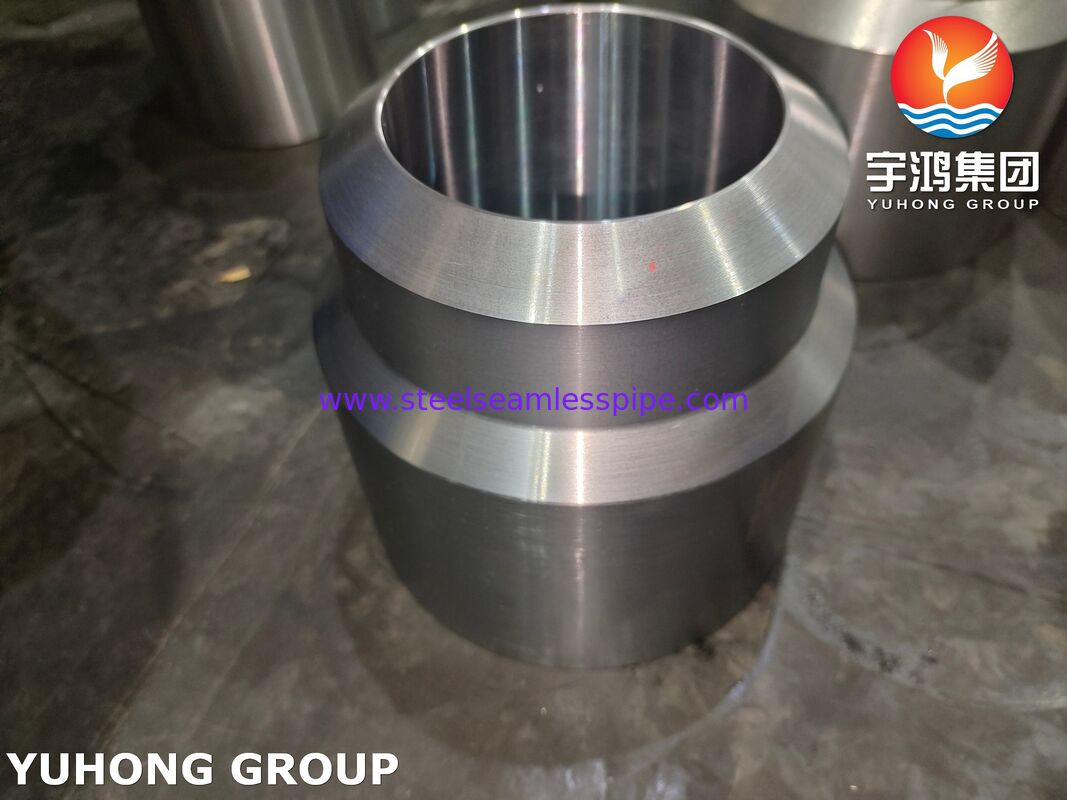

ASME SA350 LF2 CL1 低温炭素鋼鍛造セルフリインフォースドノズル
この ASME SA350 LF2 CL1 低温炭素鋼セルフリインフォースドノズルは、ASME SA350 グレードLF2 クラス1に適合する低温炭素鋼から製造された一体型熱間鍛造ノズルであり、開口部周りに必要な補強領域（通常は別体の溶接補強パッドで提供される）がノズル本体の一部として一体に鍛造されているため、別体のパッドとシェルとの溶接が不要になり、連続した結晶粒流により強度と-46℃（-50°F）までの低温靭性が向上します。
セルフリインフォースドノズル設計
セルフリインフォースドノズル（インテグラルリインフォースメントまたは鍛造リインフォースメントとも呼ばれる）は、補強パッドまたは追加の金属が、別体の補強パッドとして溶接されるのではなく、ネックと一体に鍛造されているノズルです。
主な特徴:
別体の補強パッドなし – 肉厚部分は鍛造品と一体化しています。
ノズルネックとシェル/ヘッドの取り付け部との滑らかな遷移。
パッド補強ノズルと比較して応力集中が低減。
溶接欠陥のリスク低減 – 溶接数が少ない（シェルへの取り付け溶接のみが残る）。
連続した結晶粒流による疲労および破壊抵抗の向上。
利用可能な規格と材料
|
F1,F2,F5,F21,F22 Cl.1,F22 Cl.2,F22V,F51,F53,F55,F92, F304,F404L,F304H,F310,F316L, F316Ti, F317,F321,F321H,F347,F347H |
ASTM A182/A182M |
鍛造または圧延合金および ステンレス鋼パイプフランジ |
|
UNS N04400/N08811 |
ASTM B564/B564M |
熱間圧延および冷間仕上げ鋼時効硬化ステンレス棒および形状 |
|
UNS N08800/N08810 |
||
|
UNS N08825/N010276 |
||
|
UNS N06625 |
| A105/A105M | ASTM A105 | 配管部品用炭素鋼 | |
| A350 LF2, A350 LF3, A350 LF6 | ASTM A350/A350M | 炭素鋼および低合金鋼鍛造品 | |
| A266 Gr. 2, A266 Gr. 4 | ASTM A266/A266M | 圧力容器部品用炭素鋼鍛造品 | |
| A694 F52, A694 F60, A694 F65,A694 F70 | ASTM A694/A694M | パイプ、フランジ、継手、バルブおよび部品用炭素鋼および合金鋼鍛造品 | |
| A765 Gr. I,A765 Gr. II,A765 Gr. III,A765 Gr. IV | ASTM A765/A765M | 必須の靭性要件を持つ炭素鋼および低合金鋼鍛造品 | |
| A508 Gr. 1, A508 Gr. 2,A508 Gr. 3,A508 Gr. 4N | ASTM A508/A508M | 焼入れ焼戻し真空処理炭素鋼および合金鋼 | |
| A336 F1,F5,F5A,F11,F22,F22V, F9,F91,F92 | ASTM A336/A336M | 圧力および高温部品用合金鋼鍛造品 |
| UNS N08904 | ASTM B625/B625M | 合金鋼鍛造品 |
| UNS N04400 | ASTM B564/B564M | ニッケル銅合金 |
セルフリインフォースド設計の利点:
潜在的な漏洩経路を排除: 標準的な「リパッド」設計は、腐食や漏洩の潜在的な場所となる2つの溶接部を作成します。セルフリインフォースドノズルは、単一の、より設計された溶接部を備えています。
応力集中を低減: 徐々に湾曲した形状は、接合部での応力集中を最小限に抑え、特にサイクル負荷下での疲労寿命を延ばします。
検査を簡素化: 溶接数が少ないため、放射線撮影や超音波検査などの非破壊検査（NDE）がより簡単かつ効果的になります。
高圧またはサイクルサービスに適している: 過酷なサービス条件に推奨される設計です。
用途
低温炭化水素サービス（例：プロパン、ブタン、LNG貯蔵）の圧力容器
アンモニアおよびエチレンプラント
オフショアプラットフォーム（北海、北極圏）
極低温タンク（液体窒素、酸素、アルゴン – -46℃まで）
熱サイクルを受ける熱交換器および反応器
パルプ・製紙用蒸解器
原子力補助システム（低影響要件）
