| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | API, PED, ISO 9001 |
| モデル番号: | A234 WPB |
| 最小注文数量: | 500KGS |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | PLY-WOODEN場合かパレット |
| 受渡し時間: | 量によって決まる |
| 支払条件: | T/T、一覧でL/C |
| 供給の能力: | 1ヶ月あたりの10000トン |
| 製品名: | 炭素鋼の肘 | 仕様: | ASTM A234/ASME B16.9 |
|---|---|---|---|
| 材料: | WPB-S | サイズ: | 1/8"NB から 48"NB IN |
| スケジュール: | SCH 5 → SCH 160 / XXS | 製造業: | 熱間成形・鍛造+機械加工 |
| エルボの種類: | 45°エルボ、90°エルボ、180°リターンベンド | 関数: | 流れ方向を変更する |
| ハイライト: | ASTM A234のバット溶接付属品,WPB-Sの鋼管の肘,圧力容器の管の肘 |
||

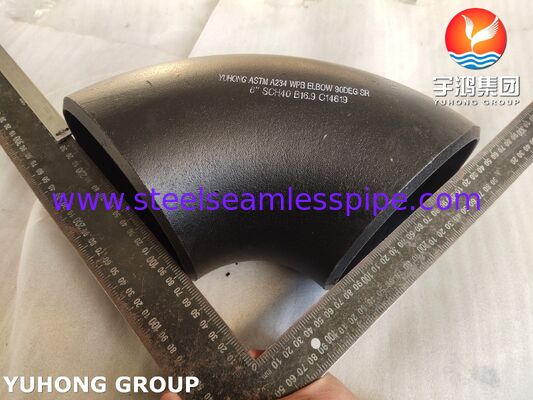

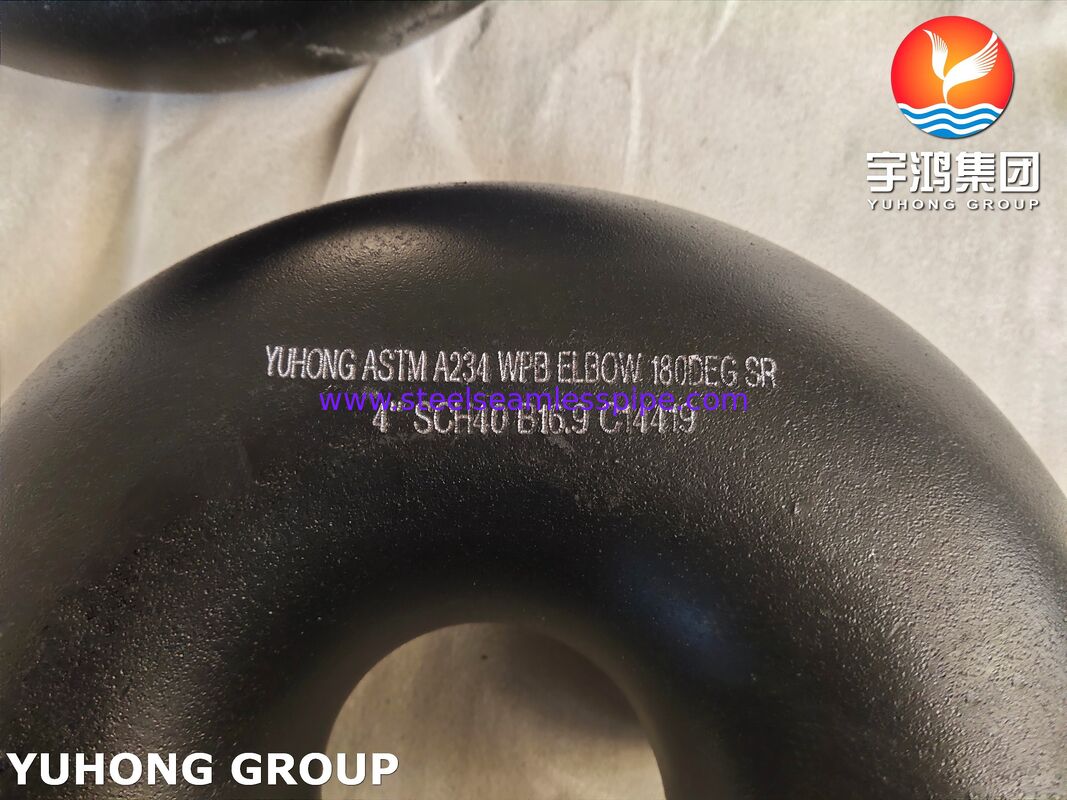

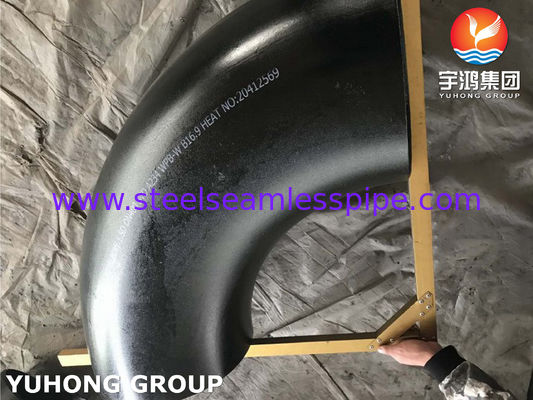

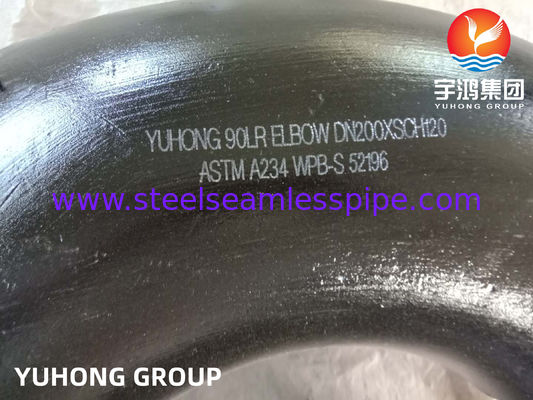

シームレス炭素鋼突合せ溶接配管継手、A234 WPBエルボ（圧力配管用）ASME B16.9
概要ASTM A234 WPB-Sエルボについて
A234 WPBエルボは、圧力配管システムの流れ方向を変更するために使用される標準的な炭素鋼突合せ溶接配管継手です。ASTM A234は、中温および高温サービス向けの鍛造炭素鋼および合金鋼継手のグローバル仕様です。WPBは材料グレードを示します：W = 鍛造（鋳造ではなく、鍛造/成形）、P = 圧力定格、B = A106グレードBに相当する炭素鋼。
このエルボはASME B16.9に準拠して製造されており、通常は45度および90度の角度で、標準としてロングラジウス（LR、1.5D）です。パイプ端部との溶接で接続され、NPS 1/2インチから48インチ、様々なスケジュール（SCH 40、SCH 80、XS）に適しています。
石油、ガス、電力、化学、産業用配管に広く使用されており、-29℃から約425℃までの範囲で良好な強度と溶接性を備えています。汎用圧力システムで最も一般的な炭素鋼エルボです。
ASTM A234 WPB-Sエルボの利点
シームレス構造：溶接継目がなく、高い耐圧性。
良好な強度と靭性：中温/高温で安定。
優れた溶接性：炭素鋼パイプとの取り付けが容易。
幅広い互換性：A106 Gr.B、A105、20#、P265GHと適合。
費用対効果：妥当な価格で信頼性の高い性能。
標準化：ASME B16.9、世界中で広く入手可能。
ASTM A234 WPB-Sエルボの化学組成
| 元素 | C | Mn | Si | P | S | Cr | Mo | Ni | Cu | V |
|---|---|---|---|---|---|---|---|---|---|---|
|
重量% (範囲を除く最大値) |
≤0.30 | 0.29～1.06 | ≥0.10 | ≤0.050 | ≤0.058 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 |
注：炭素当量（CE）≤0.50、CE = C + Mn/6 + (Cr+Mo+V)/5 + (Ni+Cu)/15
ASTM A234 WPB-Sエルボの機械的性質
| 引張強度 | 降伏強度（0.2%オフセット） | 伸び | 硬度 |
|
415-585 Mpa |
≥240 Mpa | ≥20 | ≤197 |
ASTM A234 WPBの相当グレード
| 規格 | 相当グレード |
|---|---|
| ASTM A234 WPB | WPB（基本グレード） |
| 中国GB | 20、20G |
| 欧州EN | P265GH、P235GH |
| ドイツDIN | St45.8 (1.0408)、St35.8 (1.0405) |
| 日本JIS | PT410、PG370 |
| 英国BS | 224、243 |
| 米国材料との適合 | A105（鍛造）、A106 Gr.B（パイプ）、A216 WCB（鋳造） |
ASTM A234 WPB-Sエルボの用途
石油・ガス：製油所、輸送パイプライン。
発電：ボイラーシステム、熱交換器。
石油化学：化学プラント。
一般産業：HVAC、圧縮空気、水システム。
海洋・造船：オフショアプラットフォーム、エンジンルーム。
冶金：高温圧延ライン。
