| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
| モデル番号: | ASME SA516 Gr.70N |
| 最小注文数量: | 1PC |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | プライ木製ケース/パレット/カスタマイズ |
| 受渡し時間: | 量によって決まる |
| 支払条件: | T/T、L/C |
| 供給の能力: | 顧客の要求に従って |
| 仕様: | ASME SA516-2021 | NDT: | UT,PT MT |
|---|---|---|---|
| グレード: | 70N | 適用する: | 熱交換器、ボイラー、圧力容器、反応器、発電所、エネルギー、石油化学製品を |
| ハイライト: | 炭素鋼固定管板、Gr.70N 熱交換器管板、精密ボイラー管板,Gr.70N Heat Exchanger Tubesheet,Precision Boilers Tubesheet |
||

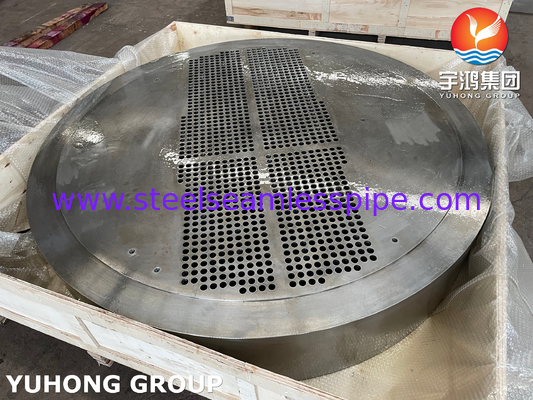

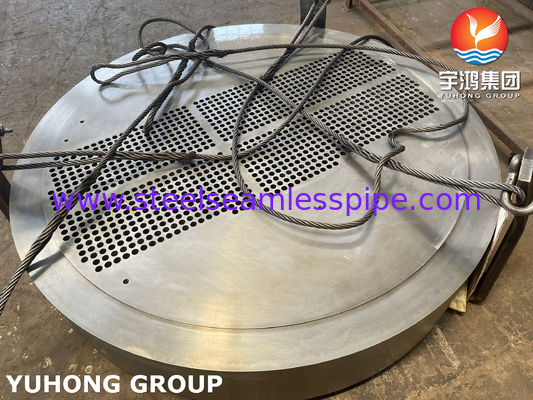

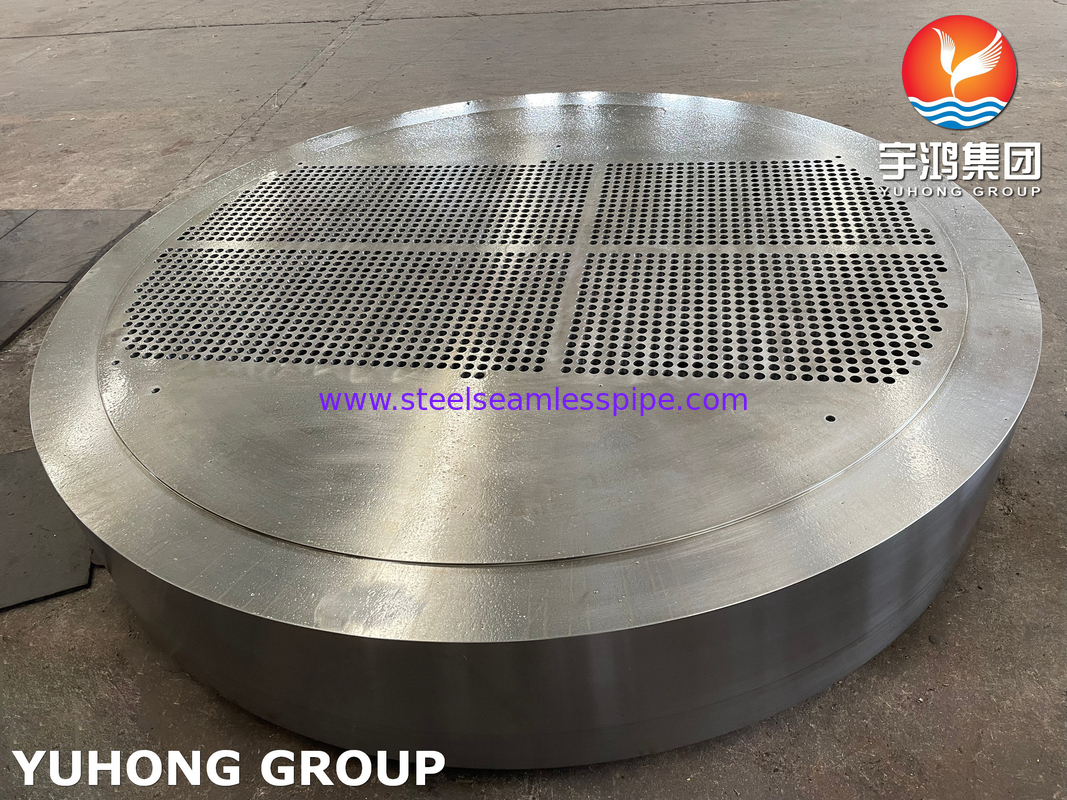

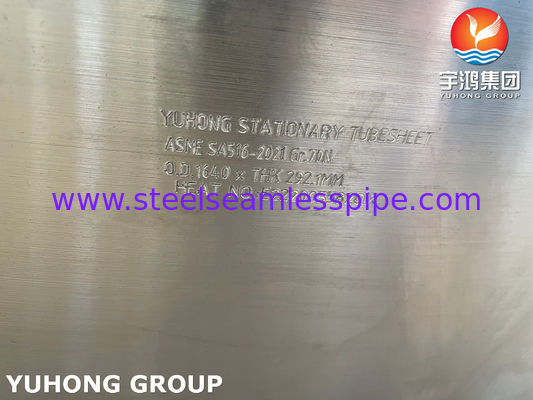

ASME SA516 Gr.70N 固定管状のシート
管状シートは,シェルとチューブ熱交換機,ボイラー,圧力容器,蒸気タービン,そして大きな中央空調システム.
一方,カスタマイズされた高精度チューブシートは,主にシェルおよびチューブ熱交換機,ボイラー,圧力容器,コンデンサ,中央空調システム固定型シェルとチューブユニットのサポートを提供する重要な機能を果たしています.
金属の組成により,チューブシートには優れた硬さと熱伝導性能があります.
SA516 Gr.70N固定管シートは,熱交換器や圧力容器で使用される部品です.高強度素材で,優れた硬さと溶接性により,圧力容器の建設に使用されています..
熱交換器の管を固定し,管と熱交換器の殻の間を密封するように設計されています.固定管のシートは,通常熱交換器の殻に溶接またはボルトされ,チューブを固定するための固定点として機能します.
SA516 70級 通常の要求は,厚さが40mmを超える場合は標準化され,そうでない場合は,通常は,熱圧または制御圧圧ステーションで送付されます.70+NまたはA516gr70Nは,鋼のグレードがどんな厚さでも標準化されなければならないことを意味します..
SA 516 GR.70 対 70N
SA 516 GR.70 と 70N は,特定の特徴に基づいて区別できる圧力容器級である.
GR.70Nは標準化状態の金属である.GR.70は標準化プロセスを受けていない.
標準化された70Nグレードは,A516 70材料よりも優れている柔らかさと強さを持っています.
浮き頭熱交換器の固定管シートはどこにある?
シェルの後ろヘッダ端のチューブシートはシェルよりも直径がわずかに小さいので,束をシェルを通って引っ張ることができます.浮き頭を使用すると,熱膨張を許可し,チューブバンドを清掃のために取り除くことができます..
A516 GRの化学成分70
|
C について |
そうだ |
ミニ |
P |
S |
アール |
C.C. |
クー |
ニ |
モー |
Nb |
ティ |
V |
|
0.18 |
0.4 |
0.95/1.50 |
0.015 |
0.008 |
0.02 (分) |
0.3 |
0.3 |
0.3 |
0.08 |
0.01 |
0.03 |
0.02 |
同等の材料
| イギリス標準 | 欧州標準 | ASTM/ASME |
| BS1501-224-490A/B | EN10028 P355GH | A/SA516 - グレード70 |
メカニカル 要求
| メカニカルプロパティ | 価値 |
|---|---|
| 張力強度,MPa (ksi) | 485〜620 (70〜90) |
| 収力強度,mPa (ksi) | 260 (38) |
| 伸縮分 % 200mm (8インチ) | 17 |
| 伸縮分, % 50 mm (2 インチ) | 21 |
応用:
- ボイラー
- 暖房機
- コラム
- 仕上がった末端
- フィルター
- 交換器
- パイプライン
- 圧力容器
- 油田製造品
- フレンズ
- バルブ
- 貯蔵タンク
