Yuhong Holding Group Co.,LTD
起源の場所: | 中国 |
ブランド名: | YUHONG |
証明: | TUV , PED, API |
モデル番号: | F304、F316L、F310S、F317L、F321、F347H |
最小注文数量: | 1pc |
---|---|
パッケージの詳細: | 合板の箱、束、パレット |
受渡し時間: | 7days |
支払条件: | L/C、T/T |
プロダクト: | チューブシート、シェル&チューブ、バッフルプレート | 等級: | F304、F316L、F310S、F317L、F321、F347H |
---|---|---|---|
標準: | A182 | サイズ: | デッサンによって |
ハイライト: | ステンレス鋼バッフルプレートフランジ、ステンレス鋼管板フランジ、熱交換器ディスク鋼フランジ,Stainless Steel Tubesheet Flanges,Heat Exchanger Disc Steel Flanges |

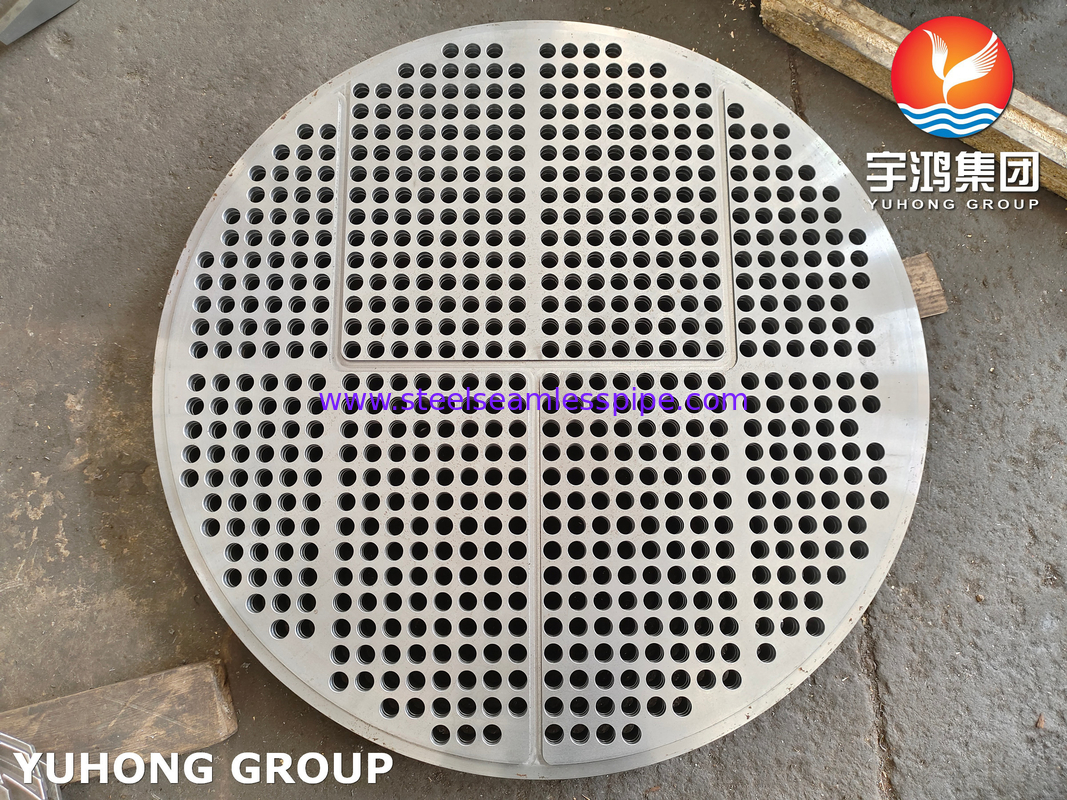

ステンレス製バッフルプレートフランジ、チューブシート、熱交換器用ディスク
ユホングループ当社は「シェル&チューブ熱交換器」用途の「チューブシート」の専門家であり、さまざまな形状、サイズを取り揃えており、20年以上業界で使用されています。私たちのグループでは、固定、U チューブ、フローティング チューブシートなど、さまざまなサブ設計タイプを扱っています。すべてのバリエーションは、タイプ「E」、「F」、「G」、「H」、「J」、「K」、または「X」として表すことができます。主な用途は、高圧/高温が重要な考慮事項となる場合です。大まかに言うと、一般的な設計は、チューブと外殻を隔離するチューブシートによって各端がシールされたチューブ束 (これらはフィン付き、プレーンなどで構成可能) が内部に存在する外殻で構成されます。シェル&チューブ熱交換器は、低コストで大量の熱を伝達する機能を備えています。これは原則として、設計のシンプルさと有効性、つまり重量、液体の体積、そして重要な床面積を減らすための大きなチューブ表面積の両方にかかっています。幅広い選択肢がありますが、すべてにおいて類似した特定の主要コンポーネントがあります。チューブシートには、熱交換器の本体または「シェル」内にチューブが取り付けられています。チューブは、特定の媒体 (気体/流体) がシェル チャンバーを通過して移動できるようにし、チューブの外側にある第 2 の流体媒体との混合を防ぎます。これらの間に温度差がある限り、実際には、この 2 つは混合することなく互いに熱を交換しながら流れます。管板は、熱交換器が設計される用途に応じて、固定または浮動させることができます。管板は、最終設計の重要なコンポーネントです。製造できる材料は多数あります。両方の流体と接触するため、材料の選択は慎重に行われます。したがって、所定の作業環境に関連する必要な耐食性、電気機械的および冶金的特性を備えている必要があります。管板自体にはドリルで開けられた穴が含まれています。これは、特定の非常に特殊な設計構成において、重要な公差を持つ非常に正確な位置にあります。穴の数は数個から数千個まであります。これらのパターンまたは「ピッチ」穴は、シェル内の他の管板に対して相対的に配置されます。このピッチによりチューブの距離、角度、流れの方向が変わります。これらのパラメータは、熱伝達効率を最大化するために変更されています。
これらの管板は主要かつ重要な内部コンポーネントであるため、YUHONG GROUP は OEM 図面発行ファイルに対して直接製造しています。
YUHONG GROUP は、この高度に専門化された分野における豊富な経験により、どのような要件であっても、どのようなタイムスケールであっても、指定されたタスクに取り組み、時間通りに予算内で納品するための技術的な社内経験とノウハウを持っています。これが、同社が世界中の主要な優良顧客への製造を委託されている理由です。
材料: カーボン、ステンレス、二相鋼、アルミニウム青銅、銅合金、海軍黄銅、銅ニッケル、純銅スーパー二相鋼、ニッケル合金、エキゾチック材料、その他の要求に応じて
炭素と低温 | クロム | ステンレス&二相鋼 | 銅&青銅 | チタン | ニッケル合金 | |
A105 /A105N | A182-F1 | A182-F304 | A182-F347H | SB171-C70600 | SB381-GR.F1 | B564-NO2200 |
A516-GR.70 | A182-F11 | A182-F304L | A182-F904L | SB171-C71500 | SB381-GR.F3 | B564-NO6022 |
A350-LF2 | A182-F12 | A182-F304H | A182-F44 | SB171-C71520 | SB381-GR.F5 | B564-N10276 |
A182-F22 | A182-F304N | A182-F51 | SB171-C44300 | B564-NO4400 | ||
A182-F5 | A182-F309S | A182-F53 | SB171-C68700 | B564-NO6600 | ||
A182-F9 | A182-F310S | A182-F55 | SB171-C71640 | B564-NO6601 | ||
A182-F91 | A182-F310H | A182-F60 | B564-NO6625 | |||
A182-F316 | B564-NO8800 | |||||
A182-F316L | B564-NO8810 | |||||
A182-F316Ti | B564-NO8811 | |||||
A182-F316H | B564-NO8825 | |||||
A182-F317L | B564-N10665 | |||||
A182-F321 | B564-N10675 | |||||
A182-F321H | B160-NO2201 | |||||
A182-F347 | B462-NO8020 |
