| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASTM A335 P9 合金鋼のシワリング管 |
| 最小注文数量: | 1000kg |
|---|---|
| パッケージの詳細: | 場合の/Ironの層木の場合 |
| 受渡し時間: | 7days |
| 支払条件: | L/C、T/T |
| 製品名: | 羽根管 | 材料: | 溶接されるアークである場合もある物質的な組合せ |
|---|---|---|---|
| 溶接プロセス: | GMAW | 管の大きさ: | 1.00の″への外径12.75 ″ |
| 羽根の高さ: | 1.25の″への0.375の″ | フィンピッチ: | 1インチあたり1つから7つのひれ |
| ひれの厚さ: | 16ga （.060の″）への20ga （.035の″） | ひれの区分の幅: | 5/32の″か5/16の″ |
| 適用する: | 熱交換器、ボイラー、天燃ガスの処置、等。 | ||
| ハイライト: | 熱交換器の鋸歯状にされたFinned管,P9はFinned管を鋸歯状にした |
||

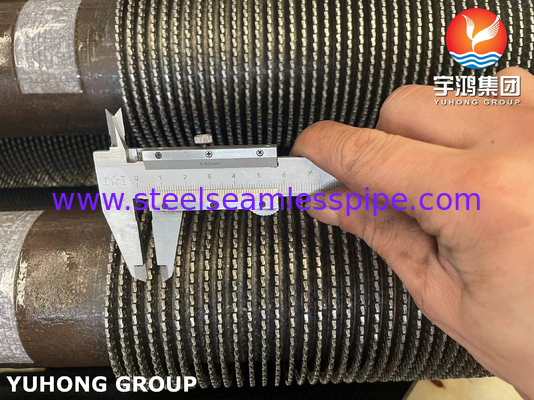

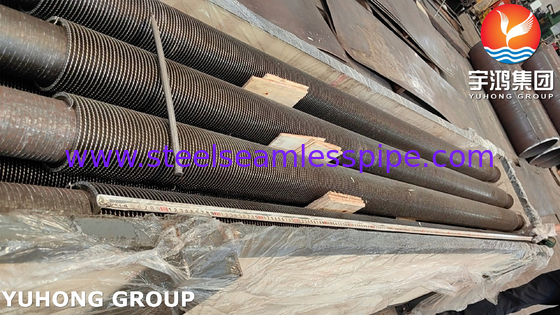

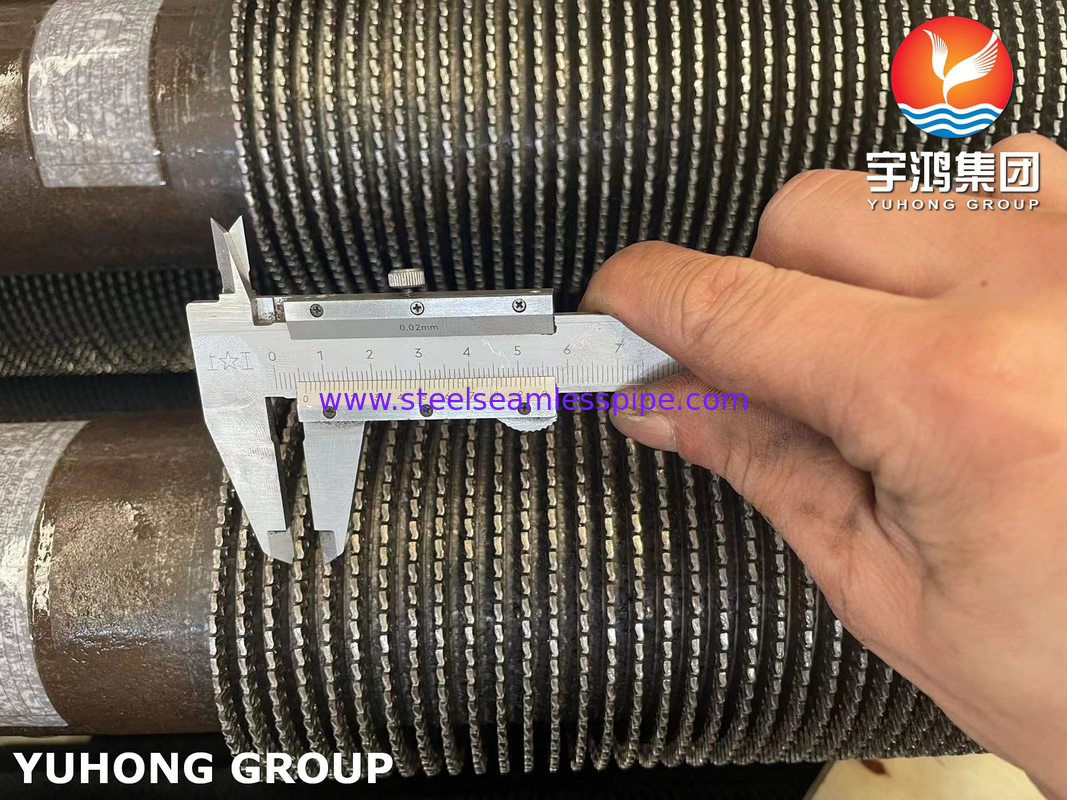

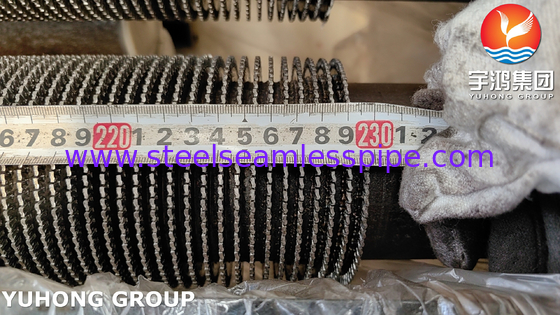

熱交換器のための11CrフィンとASTM A335 P9合金鋼パイプ
歯列状のペニン管には滑らかでないペニンがあり,むしろ歯列状または歯列状のプロフィールがあります.より効率的な熱交換を可能にします特にガスや液体を含むアプリケーションでは,高周波溶接法で,追加の材料を必要とせず,パイプにフィンを固定します.流体流の渦巻きを作り出すことで熱伝達を強化する熱伝達係数が高く 流出抵抗も低減します 炭素鋼,ステンレス鋼,合金鋼などの材料で作られています異なる使用環境に依存する.
| ユホンググループの 溶接式螺旋状の 尖毛状のペニット管 | |
| 溶接プロセス | GMAW |
| チューブ/パイプサイズ | 1外径0.00"〜12.75" |
| 羽根の高さ | 0.375"から1.25" |
| フィンセグメント幅 | 5/32インチまたは 5/16インチ |
| フィン厚さ | 20ga (.035") から 16ga (.060") |
| フィンピッチ | 1インチあたり1~7羽 |
| 材料 | 弧で溶接できる材料の組み合わせ |
| 管の長さ | 限界はない |
溶接した固体ペニント管と 溶接した歯列ペニント管の違いは何ですか?
羽根 の デザイン に は 主な 違い が あり ます.
1溶接された固体フィニング管は,管の長さに沿って固体で連続したフィニング管を持っています.これらのフィニングは,熱伝達のための大きな表面面積を提供します.熱交換器の効率を向上させるしかし,固いフィニングは,シワのフィニングと比較してより高い圧力低下を引き起こすこともあります.
2溶接された歯列状のペニント管は,長さに沿って歯列状または切断されたペニントを持っています.これらの歯列状は,境界層を壊し,熱伝達の効率を向上させます.硬い羽に比べると,より低い圧力の低下ももたらす.
HFW (High Frequency Welding) のメリットには,以下の通りがあります.
熱伝達効率の向上: 羽根の切断は,境界層を壊し,渦巻を増加させ,熱伝達の効率を向上させます.
圧力の低下: 切断線は,ペニント管の圧力の低下を軽減し,エネルギー節約とシステムの性能向上をもたらすことができます.
耐久性: HFW 溶接 プロセス は,高い 温度 や 圧力 に 耐える よう に し て,羽根 と ベース 管 の 間 に 強く 耐久 的 な 結合 を 作り出します.
汎用性: HFW ヘリカル 歯列状のペニント管は,高効率と耐久性により,発電,化学加工,HVACを含むさまざまな用途で使用できます.
申請
効率的な熱伝送が不可欠な様々な産業で,例えば発電所,化学加工工場,HVACシステム,冷却,そして他の多くの熱交換器のアプリケーション.
1発電所の熱交換装置 (電気,原子力,熱,地熱発電所)
2高腐食性システム (冷却機,蒸発機,海水の淡水化,肥料,尿素システム,アンモニア,ガス,腐食性酸)
3石油,化学および石油化学産業
4食品加工と冷蔵産業
5天然ガスの処理
