ASTM A182 F304 / 304L / SUS304 ステンレス鋼熱交換器管表

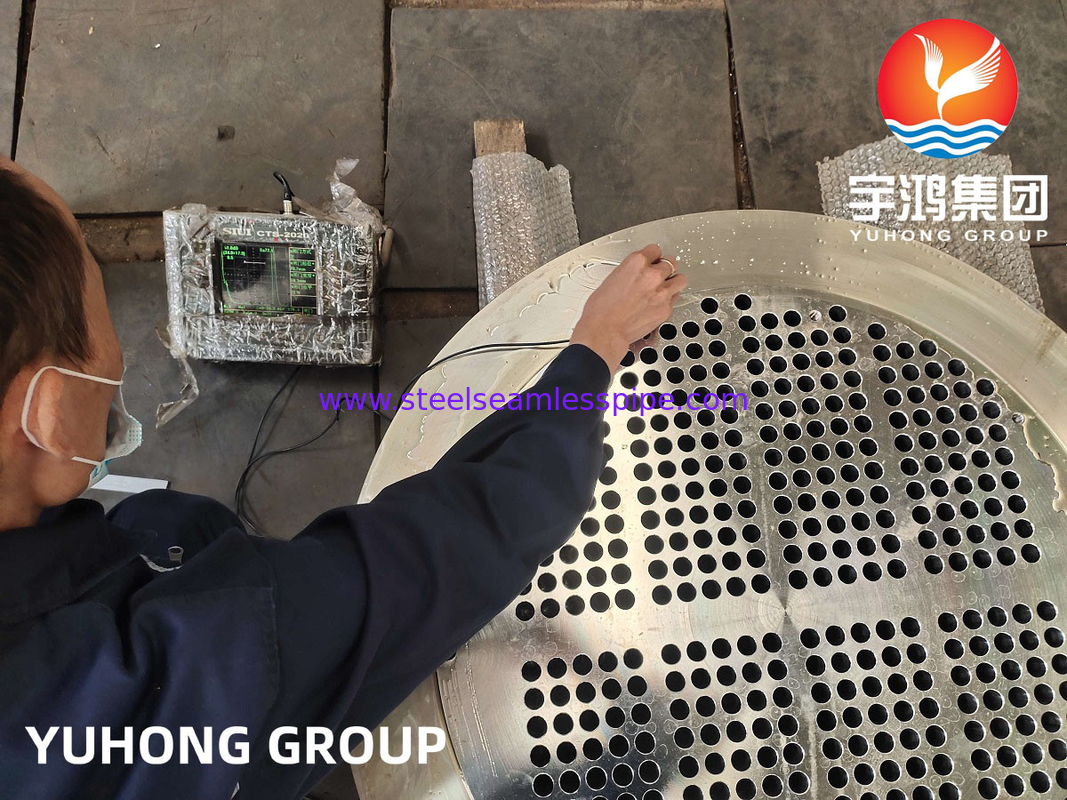

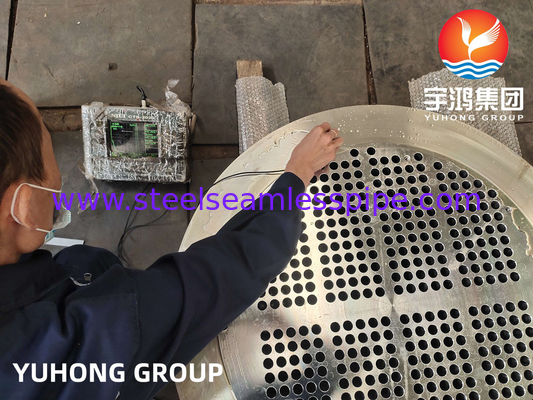

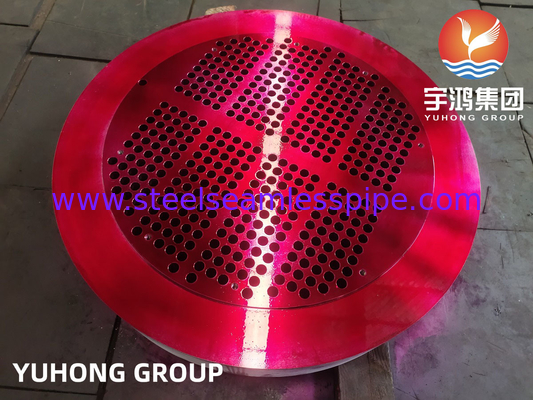

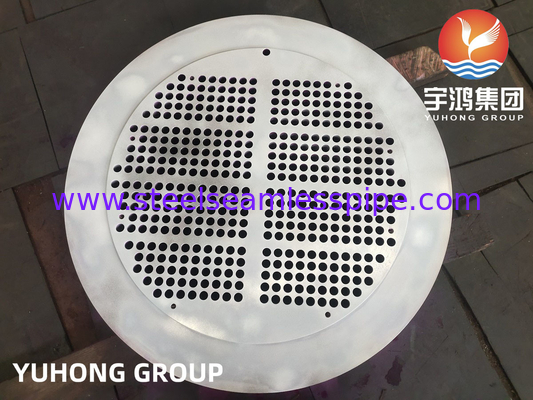

ASTM A182 F304 / 304L / SUS304 ステンレス鋼チューブシート（熱交換器用）

Tの組成F304 と 304 は基本的に同じで、Fは鍛造と成形プロセスの違いを指し、F304は鍛造加工を採用し、304は圧延、冷間引抜きなどの方法で加工できます。F304は圧力容器、フランジなどの高性能が要求される部品の製造に使用され、304は比較的緩やかです。

A182は標準番号（ASTM A182 / A182M）で、ASME規格SA182 / SA182-Mに対応し、高温鍛造または圧延合金鋼管フランジ、鍛造管継手、バルブおよび部品の技術仕様です。

304ステンレス鋼はステンレス鋼の一般的な材料であり、密度は7.93 g/cm³で、業界では18/8ステンレス鋼とも呼ばれます。高温耐性800℃で、優れた加工性能、高い靭性特性を持ち、産業および家具装飾業界、食品および医療業界で広く使用されています。

市場で一般的な表現方法には、06Cr19Ni10とSUS304があり、06Cr19Ni10は一般的に国家標準生産を示し、304は一般的にASTM標準生産を示し、SUS304は日本の標準生産を示します。

ステンレス鋼304の化学組成%

ステンレス鋼304相当グレード

チューブ熱交換器の構造と性能特性

シェルアンドチューブ熱交換器、別名管状熱交換器は、一般的な標準熱交換装置です。構造がシンプルで、堅牢で耐久性があり、低コストで、材料の範囲が広く、清掃が容易で、適応性が高いなどの利点があり、熱交換装置で最も広く使用され、優位性を占めています。シェルアンドチューブ熱交換器は、その構造的特徴に応じて次のタイプに分けられます。

固定管板熱交換器は、シェル、チューブバンドル、ヘッド、管板、バッフルプレート、ノズルなどのコンポーネントで構成されています。その構造的特徴は、2つの管板がシェルの両端に溶接されており、チューブバンドルの両端が管板に固定されていることです。熱交換器全体は2つの部分に分かれています。熱交換チューブ内のチャネルとその両端はパイプと呼ばれます。熱交換チューブの外側のチャネルとその接続点はシェルパスと呼ばれます。冷熱流体は、それぞれパイプパスとシェルパスを連続的に流れます。パイプパスを流れる流体はパイプ（パイプパス）流体と呼ばれ、シェルパスを流れる流体はシェル（シェルパス）流体と呼ばれます。

 の主な特徴チューブシート


1. 強い耐荷重性、優れた安定性、優れた耐震性と耐変形性。
2. さまざまな材料と種類があり、ニーズに応じてさまざまな材料と仕様を選択できます。3. 取り付けが簡単で、使いやすく、幅広い適応性があります。
チューブシートの用途:

1.管状熱交換器

2.圧力容器

3.ボイラー、コンデンサー

4.中央空調

5.蒸発器

6.海水淡水化
