| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001-2008, API 5L, API 5CT, PED, AD-2000, EN10204-3.1B |
| モデル番号: | ASTM A213 T5合金鋼のシームレスチューブ |
| 最小注文数量: | 5tons |
|---|---|
| パッケージの詳細: | 複合木製のケース/鉄製のケース/プラスチックキャップのパッケージ |
| 受渡し時間: | 7日間 |
| 支払条件: | L/C,T/T |
| 製品名: | 熱交換器チューブ | 標準: | ASTM A213,ASME SA213 |
|---|---|---|---|
| 材料グレード: | T5,T9,T11,T12,T23,T22,T91,T92 | od: | 1/4 "から4 1/2" |
| wt: | bwg10からbwg25 | 長さ: | 単一のランダム、ダブルランダムおよびカット長 |
| 終わり: | プレーンエンド、斜めの端 | NDT: | と、UT、HT |
| 応用: | ボイラー,熱交換器など | ||
| ハイライト: | ASTM A213 T5合金鋼管,継ぎ目が無い熱交換器の管,グレードT5熱交換器チューブ |
||

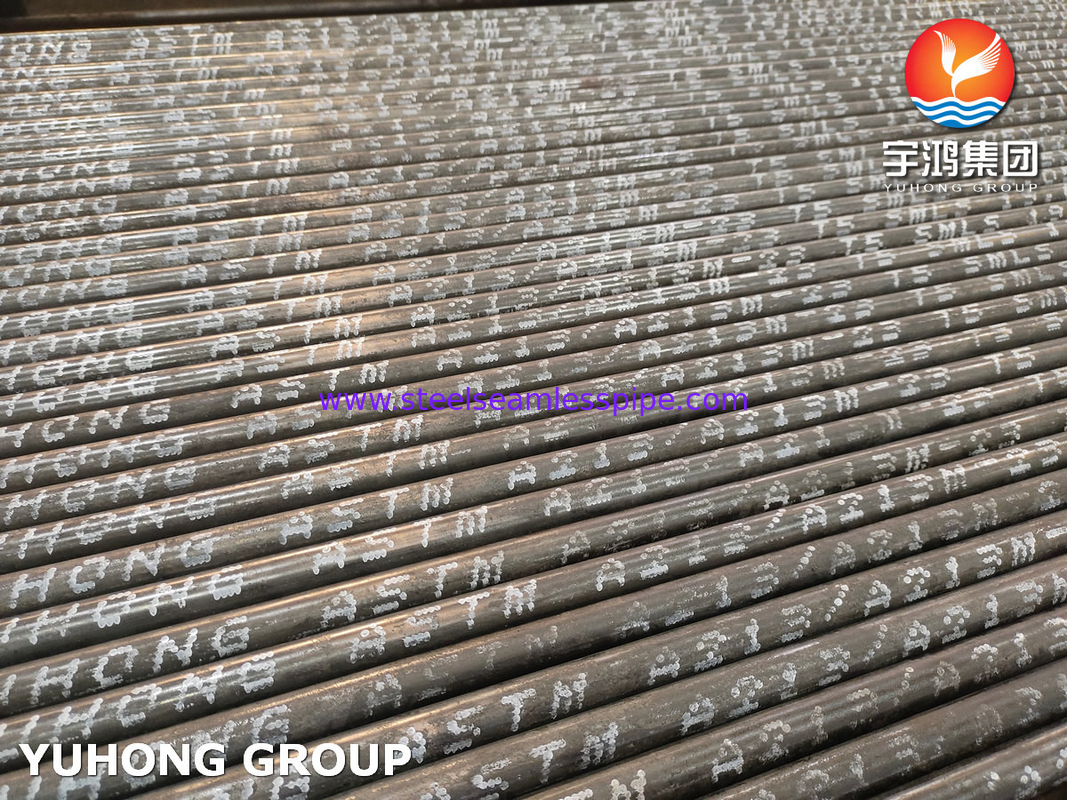

ボイラーおよび熱交換器用途向けASTM A213合金T5合金鋼シームレスチューブ
ASTM A213合金T5には、シリコン、モリブデン、ニッケル、クロム、マンガン、バナジウムなどのいくつかの元素が含まれています。この合金元素は、耐摩耗性、靭性、強度を高めるのに役立ちます。A213 T5チューブは、石油化学、発電、製糖工場、パルプ＆製紙、熱回収蒸気発生などの産業に役立ちます。sa213 T5材料の高温強度特性により、最大1000℃の動作温度を持つ圧力ベアリングプラントでの使用に適しています。
| 熱交換器、コンデンサー、ボイラー用チューブサイズ | |||||||||
| 外径 | BWG | ||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
| 肉厚mm | |||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||
| mm | インチ | 重量kg/m | |||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||
ASTM A213/ASME SA213 T5合金鋼シームレスチューブ 化学組成（％）
| グレード | 化学組成（％） | ||||||
| C | Mn | P | S | Si | Cr | Mo | |
| A213 T5 | ≤0.15 | 0.30-0.60 | ≤0.025 | ≤0.025 | ≤0.50 | 4.00-6.00 | 0.45-0.65 |
ASTM A213/ASME SA213 T5合金鋼シームレスチューブ機械的および物理的特性
| グレード | 機械的特性 | |||
| 引張強さ（MPa） | 降伏強さ（MPa） | 伸び（％） | 硬度（HB） | |
| A213 T5 | ≥415 | ≥205 | 30 | ≤163 |
注：機械的特性の要件は、内径が1/8インチ[3.2 mm]未満、または厚さが0.015インチ[0.4 mm]未満のチューブには適用されません。
ASTM A213/ASME SA213 T5合金鋼シームレスチューブ サイズ公差
| 外径 | OD公差 | WT公差 | 真円度公差 | 切断長公差 |
| OD≤12.7 mm | ±0.13 mm | ±15％ | – | +3.18 mm、–0 mm |
12.7 mm| ±0.13 mm |
±10％ |
最大1.65 mm |
+3.18 mm、–0 mm |
|
38.1 mm| ±0.25 mm |
±10％ |
最大2.41 mm |
+4.76 mm、–0 mm |
|
|
商品名 |
グレード |
UNS＃ |
ヒーターチューブ |
|
1 1/4クロム |
T11 |
K11597 |
A213 / SA213 |
|
2 1/4クロム |
T22 |
K21590 |
A213 / SA213 |
|
5クロム |
T5 |
K41545 |
A213 / SA213 |
|
9クロム |
T9 |
K90941 |
A213 / SA213 |
|
T91 |
T91 |
K90901 |
A213 / SA213 |
|
T92 |
T92 |
K92460 |
A213 / SA213 |
用途
発電
石油化学産業
石油とガス
自動車
航空宇宙
熱交換器
ボイラー
