| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASTM A179 無縫炭素鋼Uベンドチューブ |
| 最小注文数量: | 1000kg |
|---|---|
| パッケージの詳細: | PLYWOODケース,バンドル,織物バッグ |
| 受渡し時間: | 7 日 |
| 支払条件: | L/C,T/T |
| 製品名: | Uのくねりの管 | 標準: | ASTM A179,ASME SA179 |
|---|---|---|---|
| 過剰摂取: | 6.35MM、9.52MM、12.7MM、15.88MM、19.05MM、20MM、22,23MM、25MM、25.4MM、31.75MM、38.1MM、44.45MM、50.8MM、63.5MM、7 | W.T.: | 0.89MM、1MM、1.24MM、1.5MM、1.65MM、2MM、2.11MM、2.463MM、2.5MM、2.77MM、3.05MM、3.4MM |
| 半径: | カスタマイズできる | NDT: | と、UT、HT |
| 適用する: | 冷却するボイラー、熱交換器、石油およびガスの植物コンデンサー | ||
| ハイライト: | ASTM A179 Uのくねりの管,熱交換器Uのくねりの管,継ぎ目が無い炭素鋼Uのくねりの管 |
||

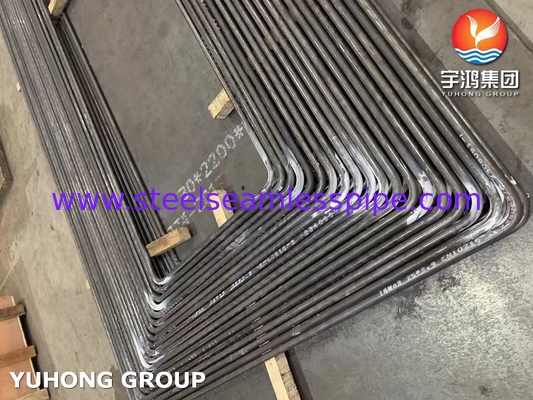

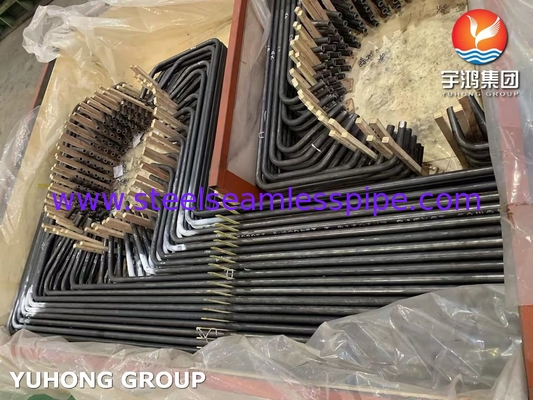

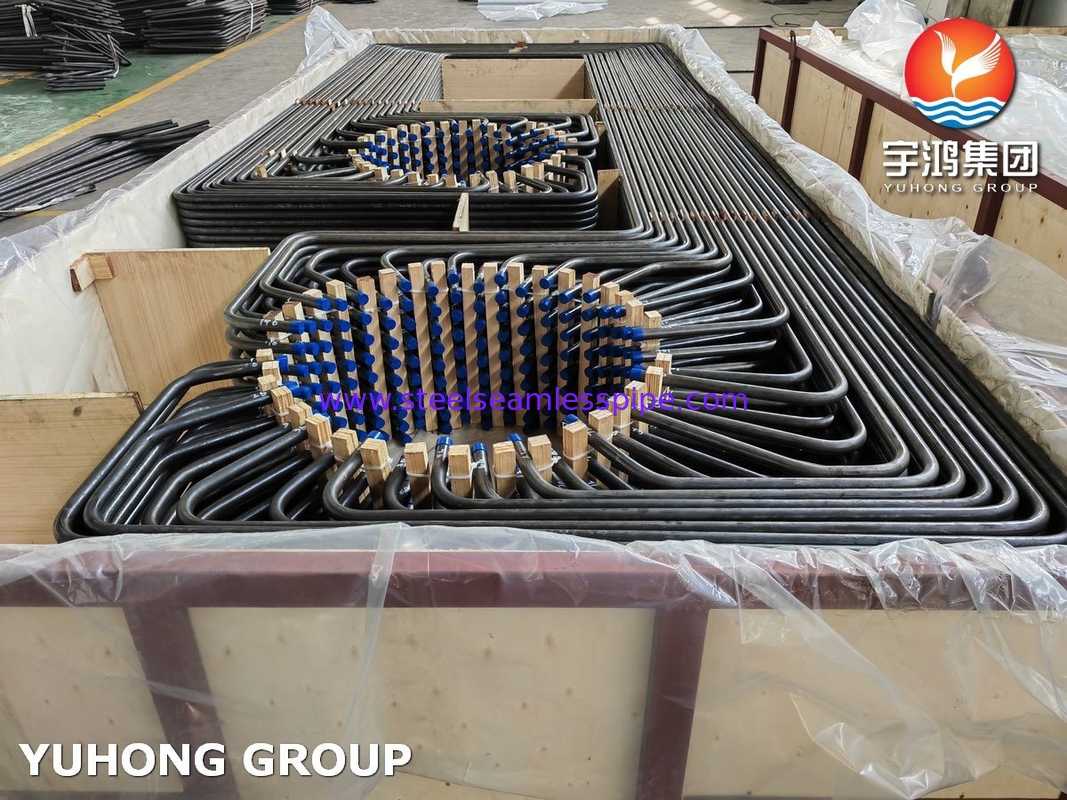

ASTM A179 熱交換管 低炭素鋼のシームレスUベンド管
振動式熱管 (OHP) の不規則な曲がり構造が熱性能と単方向流量に及ぼす影響は,いくつかの主要なメカニズムによって分析することができる.
熱性能
振動動力学:
障害と強化: 不規則な曲線は,規則的な振動運動を妨害し,振動を抑制し,熱伝達の効率を低下させる可能性があります.熱境界層を壊すことで熱伝達を強化する.
地元圧力変動: 不均一な曲線は不対称な圧力グラデーションを生み出し,蒸気液体相分布に影響を与えます.鋭い曲線は圧力低下を増加させ,平らな断面は流量回復を助けます.熱抵抗に影響を与える.
液体 配送 と 乾燥:
不規則な幾何学は不均等な流体分布を引き起こし,流体返水が低い地域では乾燥のリスクが増加します.戦略的不規則性により 重要な領域の毛細血管による液体補給が促進される.
熱移転メカニズム:
不規則な曲線における核化部位の強化は沸騰/蒸発効率を向上させる可能性がある.逆に,流れ分離による停滞地帯は,効果的熱伝送領域を減少させる可能性がある.
一方向流量
方向性バイアス:
アシメトリック曲線は受動式チェックバルブとして機能し,片方向の流通を促進します.これはハイブリッドOHP-従来の熱管の動作を模倣します.稼働時間を短縮し,高負荷下で熱輸送を改善する.
振動対循環:
適度な不規則性により振動が持続し,方向性バイアスを促進する.過剰な不対称性により振動が抑制され,OHPはより効率の悪い連続流システムに変換される.
ASTM A179 炭素鋼のシームレスチューブ 化学成分:
|
C, %
|
Mn, %
|
P, %
|
S, %
|
|
0.06-0 だった18 |
0.27-0 だった63
|
0.035 最大
|
0.035 最大
|
ASTM A179 炭素鋼のシームレスチューブ メカニカル特性:
|
張力強度,MPa
|
収力強度,MPa
|
伸縮, %
|
硬さ HRB
|
|
325分
|
180分
|
35分
|
最大 72
|
ASTM A179 カーボン・スチールシームレス・チューブ 外径&許容量
| 外径 mm | 容量 mm |
| 3.2≤OD<254 | ±010 |
| 25.4≤OD≤381 | ±015 |
|
38.1 |
±020 |
| 50.8≤OD<635 | ±025 |
| 63.5≤OD<762 | ±030 |
| 76.2 | ±038 |
ASTM A179 カーボン・スチールシームレス・チューブ 壁厚さと許容度
| 外径 mm | 許容度 % |
| 3.2≤OD<381 | +20/-0 |
| 38.1≤OD≤762 | +22/-0 |
他 の 入手 できる 資料
| スタンダード | 鉄鋼類 | 張力 (MPa) | 生産量 (MPa) | 長い ((%) | 硬化 |
| 20MnG | 20MnG | ≥415 | ≥240 | ≥22 | |
| 25MnG | 25MnG | ≥485 | ≥275 | ≥20 | |
| 15CrMoG | 15CrMoG | 440~640 | ≥235 | ≥21 | |
| 12Cr2MoG | 12Cr2MoG | 450×600 | ≥280 | ≥20 | |
| 12Cr1MoVG | 12Cr1MoVG | 470・640 | ≥255 | ≥21 | |
| 12Cr2MoWVTiB | 12Cr2MoWVTiB | 540735 | ≥345 | ≥18 | |
| 10Cr9Mo1VNb | 10Cr9Mo1VNb | ≥585 | ≥415 | ≥20 | |
| ASME SA210 | SA210A-1 | ≥415 | ≥255 | ≥30 | ≤143HB |
| SA210C | SA210C | ≥485 | ≥275 | ≥30 | ≤179HB |
| ASME SA213 | SA213 T11 | ≥415 | ≥205 | ≥30 | ≤163HB |
| SA213 T12 | SA213 T12 | ≥415 | ≥220 | ≥30 | ≤163HB |
| SA213 T22 | SA213 T22 | ≥415 | ≥205 | ≥30 | ≤163HB |
| SA213 T23 | SA213 T23 | ≥510 | ≥400 | ≥20 | ≤220HB |
| SA213 T91 | SA213 T91 | ≥585 | ≥415 | ≥20 | ≤250HB |
| SA213 T92 | SA213 T92 | ≥620 | ≥440 | ≥20 | ≤250HB |
| DIN17175 | ST45.8/III | 410・530 | ≥255 | ≥21 | / |
| 15Mo3 | 15Mo3 | 450×600 | ≥270 | ≥22 | |
| 13CrMo44 | 13CrMo44 | 440・590 | ≥290 | ≥22 | |
| 10CrMo910 | 10CrMo910 | 480・630 | ≥280 | ≥20 |
応用:
