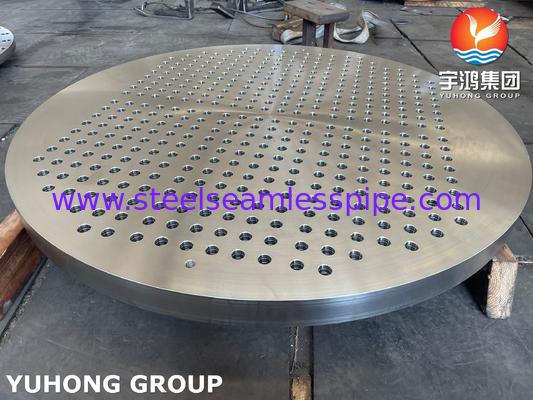

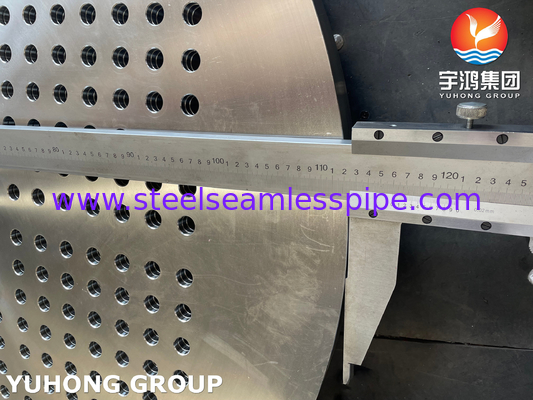

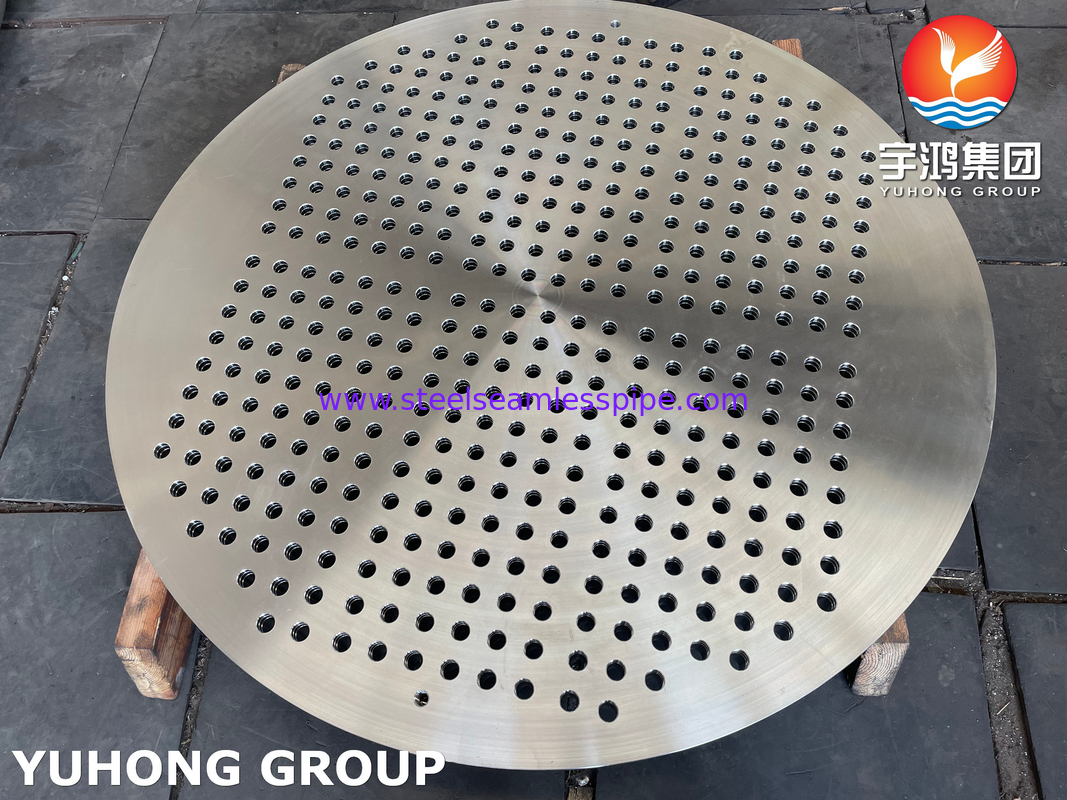

ASTM A182 F316L / 1.4404 ステンレス・スチール・チューブ・シート 熱交換器 チューブ・プレート

ASTM A182 F316L / UNS S31603 / 14404熱交換器用不?? 鋼チューブシート

チューブプレートとも呼ばれるチューブシートは,交換器のシェル側とチューブ側を分離する熱交換器の部品である.それは熱交換管のサポートとして機能し,二つの流体流の間に漏れを防げる障壁を提供します.

管は,通常,挿入され,その後,安全で漏れのない接続を確保するために,管のシート内の開口に拡張されます.この拡張は,チューブとチューブシートとの間の強力な機械的な結合を作成2つの流体流程の間に効率的な熱伝送を可能にします.

管のシートは,一般的に炭素鋼,不?? 鋼,または他の耐腐蝕合金などの材料で作られています.熱交換器の特殊要件と処理中の液体の特性によって.

同等級のステンレス鋼316L

工業プロセスのアプリケーション内で使用されている最も一般的な熱交換器の1つは"シェル&チューブ熱交換器"です.
この交換器のグループには,様々な形やサイズが用意されており,150年以上産業で使用されています.
サブデザインタイプ:固定型,U型,浮動型チューブシート.すべてのバリエーションは,タイプ"E","F","G","H","J","K"または"X"として表記することができます.
一般的な設計は,高圧/高温が重要な考慮事項である場合である.
外殻には,各端にシール付きのチューブシートがあり,
管と外殻を隔離します. 管と外殻の熱交換器は,低コストで大量の熱を転送する能力があります. これは原則として,設計のシンプルさと効率性の両方に起因します液体の容量と重要 床面積

熱交換器管のシートの構築と保守のための重要な要因

1. チューブ対チューブシートジョイント:チューブとチューブシートの間のジョイントは,漏れを防止し,長期間の性能を確保するために重要です.強度溶接,ローリング,管と管のシートとの間に強固で信頼性の高いシールを作成するために使用されます..

2. 管状シート腐食防止:管状シートは,特に化学加工や石油精製などの産業において,腐食的な環境にさらされることが多い.コロージョン防止対策 コーティングなど耐腐蝕材料を使用することで,管の長寿を高めることができます.

3. 管の配置とピッチ: 管のシート内の管の配置とピッチは,熱交換機の熱伝送特性を決定する上で重要な役割を果たします.エンジニア は 流体 の 流量 分布 の よう な 要因 を 慎重 に 考慮 する管の布置を設計する際の汚れ傾向と清掃のアクセシビリティ.

4. チューブシート拡張設計:管材と管材の間の違い熱膨張を可能にしながら,安全な関節を維持するために,管材に管の適切な膨張は極めて重要ですストレスの腐食による裂け目やチューブ関節の故障などの問題を防ぐために,拡張設計に特別な注意を払う.

5. 管のシート検査と保守: 管のシートの定期的な検査と保守は,熱交換器の継続的な整合性を確保するために不可欠です.超音波試験や渦巻電流試験など管のシートに欠陥や劣化がある場合を,分解する必要なく検知するために使用できます.

適用する

造船産業

石油・化学・ガス産業

エネルギー産業

バルブ産業

プロジェクトを繋ぐ一般的なパイプなど
