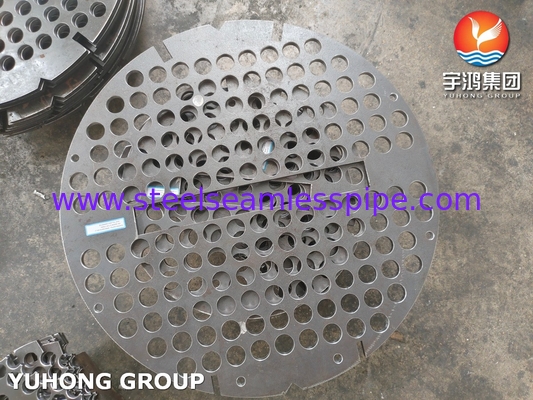

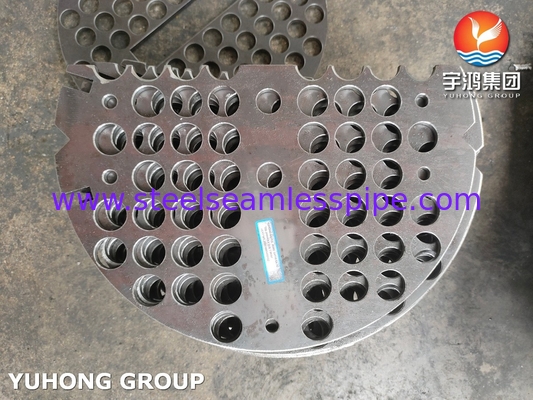

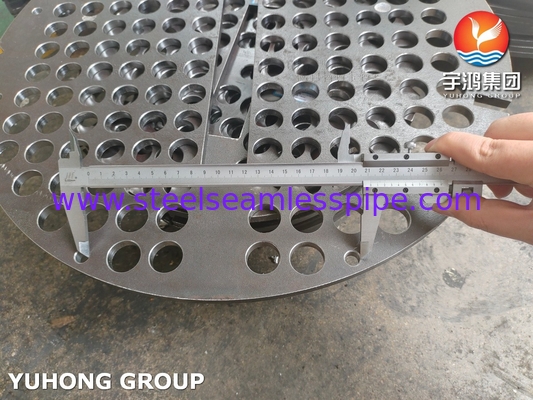

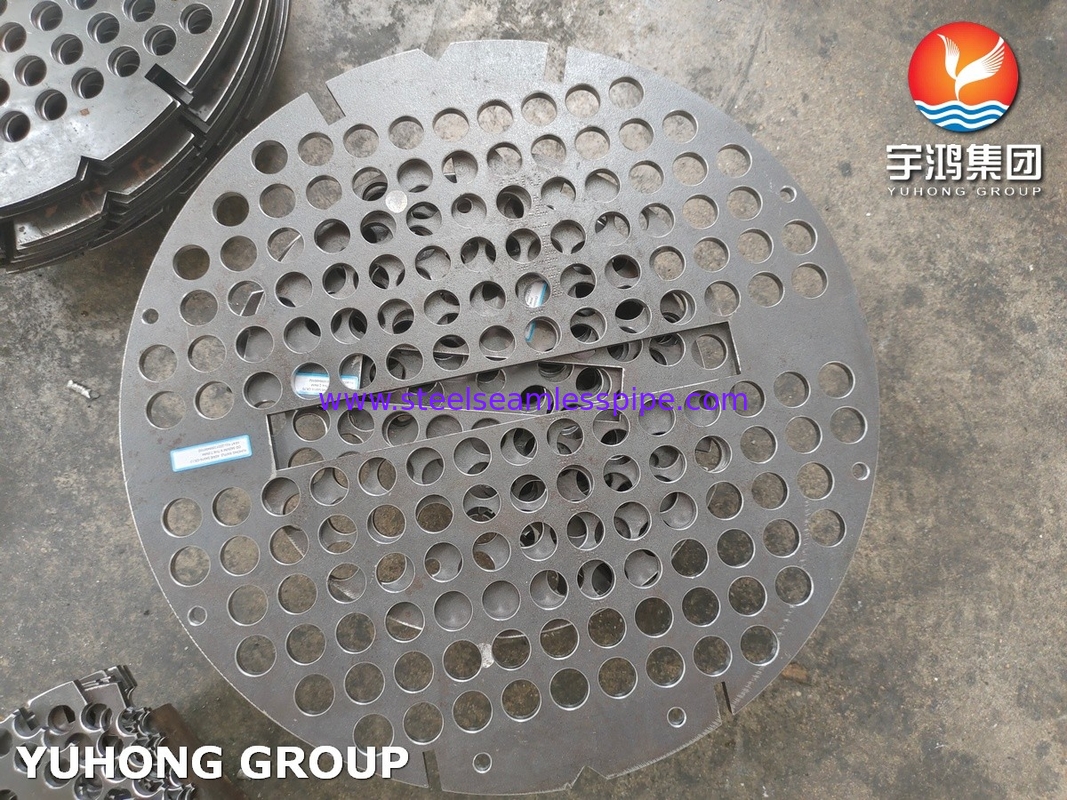

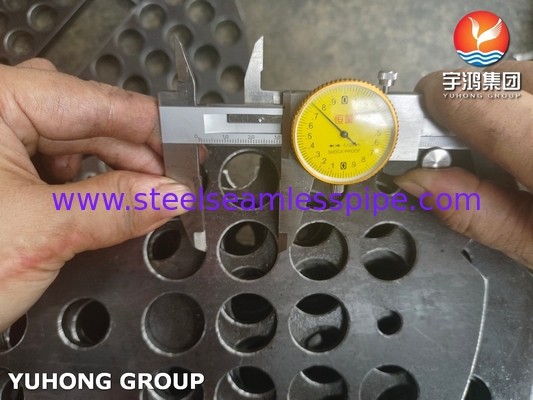

ASME SA516 Gr.70 スチール バッフルプレート ボイラーと圧力容器のサポートプレート

ASME SA516 Gr.70 スチール バッフルプレート ボイラーと圧力容器のサポートプレート

  • ASME SA516 Gr.70 スチール バッフルプレート ボイラーと圧力容器のサポートプレート
  • ASME SA516 Gr.70 スチール バッフルプレート ボイラーと圧力容器のサポートプレート
  • ASME SA516 Gr.70 スチール バッフルプレート ボイラーと圧力容器のサポートプレート
  • ASME SA516 Gr.70 スチール バッフルプレート ボイラーと圧力容器のサポートプレート
ASME SA516 Gr.70 スチール バッフルプレート ボイラーと圧力容器のサポートプレート
商品の詳細:
起源の場所: 中国
ブランド名: YUHONG
証明: ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS
モデル番号: ASME SA516 Gr.70 炭素鋼のバッフルプレート
お支払配送条件:
最小注文数量: 1pc
パッケージの詳細: 層木の箱/パレット
受渡し時間: 7 日
支払条件: L/C,T/T
連絡先
すべての製品
ステンレス鋼のシームレスパイプ (278)
ステンレス鋼の継ぎ目が無い管 (267)
二重ステンレス鋼の管 (128)
二重ステンレス鋼の管 (27)
ニードルチューブ (91)
フィンチューブ (605)
熱交換器 (10)
熱交換器の管 (421)
熱交換管のバンドル (37)
熱交換器Tubesheet (117)
熱交換器のバッフル (35)
エアクーラー (7)
圧力容器 (2)
ステンレス鋼の溶接された管 (57)
ステンレス鋼の溶接された管 (112)
ニッケル合金の管 (259)
ニッケル合金の管 (75)
銅合金の管 (211)
合金鋼の管 (173)
チタニウムの管 (9)
明るいアニールされた管 (153)
ボイラー管 (138)
鋼鉄付属品 (787)
鋼鉄フランジ (576)
ほか (384)
詳細製品概要
製品名: バフル/サポートプレート スタンダード: ASTM A516,ASME SA516
材料: グレード 70,70N 形状: 顧客の要求に応じて
サイズ: 顧客の要求に応じて
ハイライト:

ASME SA516 Gr.70 バフルプレート

,

ボイラーと圧力容器のサポートプレート

,

ASME SA516 Gr.70 スチール バフルプレート

ASME SA516 GR.70 圧力容器用炭素鋼のバフル支柱板





ASME SA516 Gr. 70は,高品質の炭素鋼板で,圧力容器と工業ボイラー部品の製造に使用されています.強い張力と硬さを含むこの材料は,圧力や温度変動に対する耐久性を要求する環境でのアプリケーションに特に適しています.これらのプレートは,構造的サポートを提供し,流体の流れを導くために設計されていますストレスや疲労に耐える能力は,石油とガス,化学加工,発電などの産業で人気の選択肢となっています.





ASME SA516 70級プレートの同等級

イギリス標準 欧州標準 ASTM/ASME DIN
BS1501-224-490A/B EN10028 P355GH A/SA516 70級 ほら





ASME SA516 70級プレートの化学要件

エレメント 構成 %
  グレード55
[グレード380]		 グレード60
[クラス415]		 65級
[グレード 450]		 グレード70
[グレード 485]
炭素,最大 a,b:
[12.5mm]以下 0.18 0.21 0.24 0.27
厚さ1⁄2インチから2インチ以上 (12.5~50mm) 0.20 0.23 0.26 0.28
50〜100ミリメートル以上 0.22 0.28 0.25 0.30
100~200mm以上,含め 0.24 0.27 0.29 0.31
[200 ミリメートル] 0.26 0.27 0.29 0.31
マンガン,b:
[12.5mm]以下
熱分析 0.60・090 0.60 〜0.90 セント 0.85.120 0.85.120
製品分析 0.55・0.98 0.55 ¥0.98c 0.79・130 0.79・130
[12.5ミリ] オーバー半インチ
熱分析 0.60・120 0.85.120 0.85.120 0.85.120
製品分析 0.55 ¥130 0.79・130 0.79・130 0.79・130
リンゴ 最大 a 0.25 0.25 0.25 0.25
硫黄,最大 a 0.25 0.25 0.25 0.25
シリコン
熱分析 0.15・040 0.15・040 0.15・040 0.15・040
製品分析 0.13・045 0.13・045 0.13・045 0.13・045
a 熱分析と製品分析の両方に適用されます.
b 炭素の指定最大値を下回る0.01パーセントポイントごとに,マンガンの指定最大値を下回る0.06パーセントポイントの増加が許される..熱分析で50%,製品分析で1.60%.
厚さ1⁄2インチ [12.5mm]以下のグレード60のプレートには,熱分析では0.85~1.20%のマンガン,製品分析では0.79~1.30%のマンガンが含まれます.



ASME SA516 70級プレートの張力要求

ASTM A516 グレード55
[381]		 グレード60
[415]		 65級
[50]		 グレード70
[485]
張力強度 ksi [MPa] 5575 [380515] 60・80 [415・550] 6585.4585.585. 70・90 [485・620]
抵抗強度,min,a ksi [MPa] 30 [205] 32 [220] 35 [240] 38 [260]
延長は8インチ [200mm],min,%b 23 21 19 17
[50mm] の長さ,min, % b 27 25 23 21
a 0.2%のオフセット方法または0.5%の延長減荷方法によって決定される.
b 伸縮調整についてはA20/A20M仕様を参照.





ASME SA516 Gr.70プレートの利点

  • 費用対効果:大規模プロジェクトではより安価です
  • 製造 の 容易 性: 溶接 能力 と 形容 性 が 優れている.
  • 良い性能:様々な用途に適した機械性能.
  • 汎用性: 極端な耐腐蝕性が主な懸念事項ではないさまざまな産業に適しています.





その他の材料

材料の種類 技術要求事項
* に基づいて
デュプレックスステンレス鋼 ASTM/ASME SA182 F44,F45,F51,F53,F55,F60,F61
ステンレス鋼 ASTM/ASME SA182 F304,304L,F316,316L,F310,F317L,F321,F347
炭素鋼 ASTM/ASME A105,A350 LF1,LF2,A266,A694,A765 Gr2
合金鋼 ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3
チタン ASTM/ASME SB381, Gr.1グレート2グレート5グレート7グレート12グレート16
銅 ニッケル ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30)
銅,アル銅 ASTM/ASME SB152 UNS C10100,C10200,C10300,C10800,C12200
ニッケル合金 ASTM/ASME SB169,SB171,SB564,UNS 2200,UNS 4400,UNS 8825
UNS 6600,UNS 6601,UNS 6625
合金 20 ASTM/ASME SB472 UNS 8020
ハステロイ ASTM/ASME SB564,UNS10276 (C 276)
プレートされた材料 ASTM/ASME SB898,SB263,SB264またはそれより近い
防爆用装飾物 2 in 1 または 3 in 1 の材料を作る
タイタン-鋼,ニッケル-鋼,チタン-銅,
ステンレス・カーボン・スチール・合金・鋼など




適用する

  1. 圧力容器:

    • 内部部品として使用され 流体の流れを指示し 混合を強化し 容器の効率を向上させます

  2. ボイラー:

    • 蒸気ボイラーで熱伝送表面を支えるため,水の循環を管理するために使用されます.

  3. 熱交換器:

    • 熱交換器のバフラーとして機能し,流体の流れを制御し,渦巻きを防止することで熱効率を向上させる.

  4. 化学加工:

    • 原子炉や貯蔵装置で使用され,構造的整合性を確保しながら化学物質の混合と反応を支援する.

  5. 石油・ガス産業

    • 油,ガス,水の分離を容易にするため,高圧下での効率的な操作を保証するために,分離器とタンクに適用されます.

  6. 発電所:

    • 化石燃料と原子力発電所で冷却システムと熱回収システムの一部として使用され,最適な性能を確保します.

  7. 水処理設備:

    • 効率的な流量管理を通じて水質を改善するために,澄み器や沈殿タンクにおける不可欠な部品として機能します.

  8. 食品・飲料産業

    • 特定の用途では,腐食耐性のために適切なコーティングが適用されている場合,専門プロセスにおける構造的サポートのためにSA516 Gr.70プレートが必要かもしれません.

  9. 医薬品製造:

    • 原子炉や容器で使用され 強く耐久性のある支柱構造が作られる場合もあります



ASME SA516 Gr.70 スチール バッフルプレート ボイラーと圧力容器のサポートプレート 0
