| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
| モデル番号: | ASME SA36 |
| 最小注文数量: | 1pc |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | プライ木製ケース/パレット/カスタマイズ |
| 受渡し時間: | 量によって決まる |
| 支払条件: | T/T,L/C |
| 供給の能力: | 顧客の要求に応じて |
| 仕様: | ASME SA36 | NDT: | UT,PT MT |
|---|---|---|---|
| グレード: | A36 | 適用する: | 熱交換器、ボイラー、圧力容器、反応器、発電所、エネルギー、石油化学製品を |
| ハイライト: | 熱交換器 炭素鋼の支架板,ASME SA36 炭素鋼の支架板,ASME SA36 サポートプレート |
||

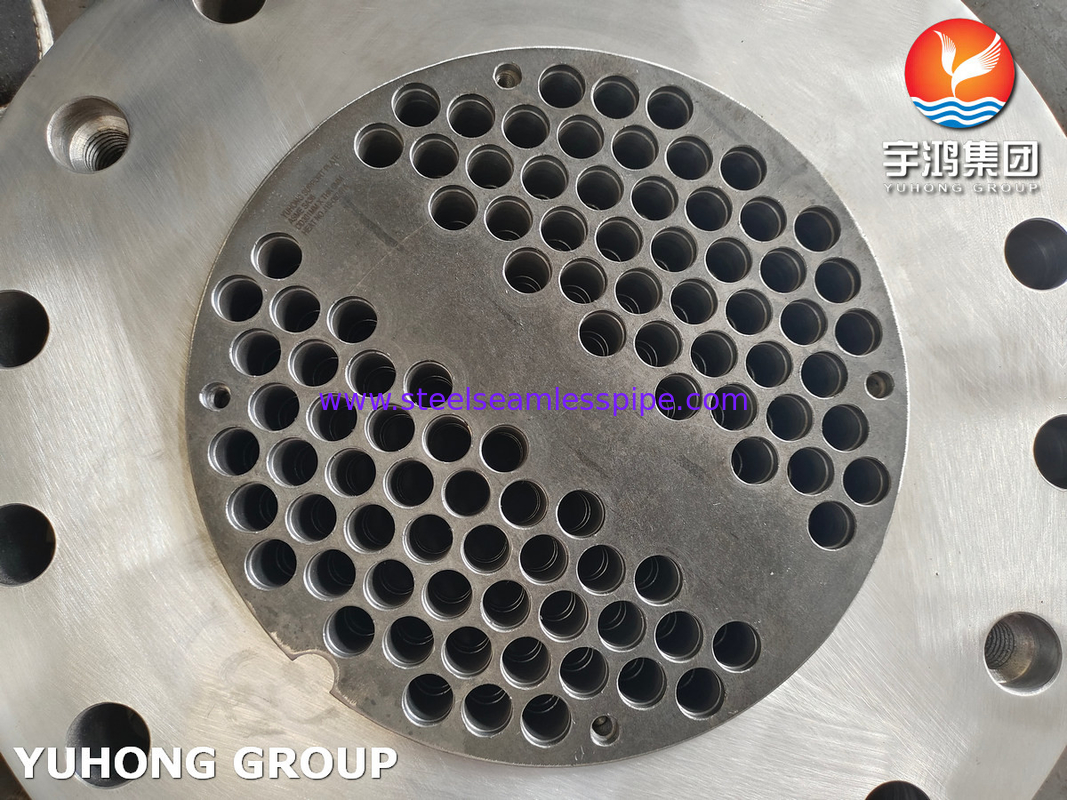

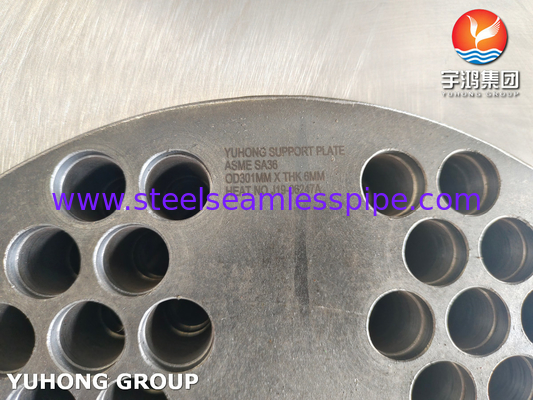

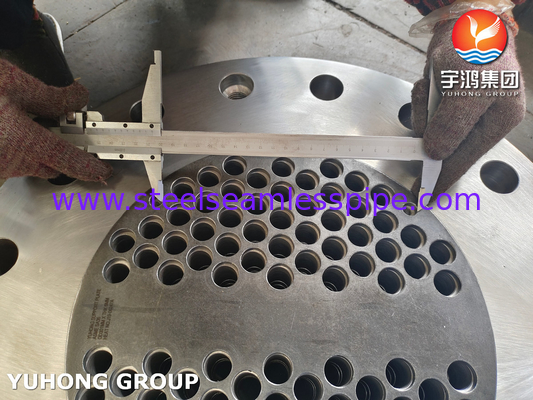

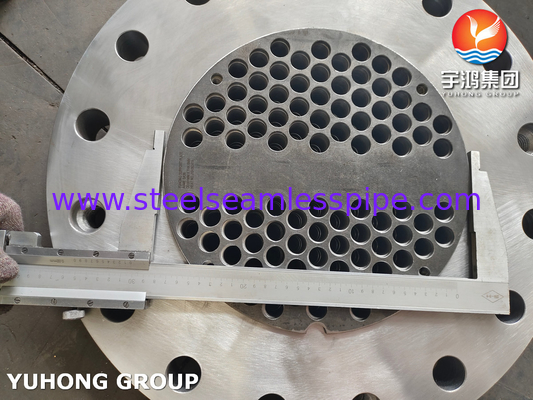

ASME SA36 熱交換器の適用のための炭素鋼のサポートプレート
管式熱交換器には,熱交換器の管が広がる空間の下端に位置する支柱板が含まれます.プレートには上部と下部のスパーサポートプレートがあり,その間にはスパースペースがあり,その間を通って熱交換器のチューブが伸びます..
スパー空間は隔壁によって複数の運河に分かれています.各運河には冷却媒体の流れを導くための独自の入口と出口があります.各運河の冷却介質の流れ方向は,隣接する運河の反対ですサポートプレートの部分は,粉末金属工法で製造されたアルミニウムを含む鉄ベースの合金で形成されています.
サポートプレートは熱交換器内のバリアとして作用し,液体が方向を変えて渦巻きを引き起こす.この渦巻きは,よりよい混合を促進し,静止した領域の形成を減らすことで,熱転送効率を改善しますサポートプレートの設計と配置は,流路の最適化と熱伝達の最大化において重要な役割を果たします.
SA36の化学組成
| グレード | C について | そうだ | ミニ | P | S |
| ASTM A36 | 0.25 最大 | 0.4 最大 | 0.8-12 | 0.035 最大 | 0.035 最大 |
同等の材料
| EN について | アメリカ合衆国 | GB | BS | JIS | ISO | IS は |
| Fe360D2,S235J2G4 | A36 | Q235D | 40EE | SM 400 A | Fe 360B | IS 226 |
メカニカル 要求
| 張力強度,キス [MPa] | 収力強度,min,kis [MPa] | 伸縮は200ミリメートルで,分,% | 2インチ [50mm] の長さ,分,% |
| 58-80 [400~550] | 36 [250] | 20 | 23 |
熱交換器の支架板の役割は?
1サポートする役割: 交換器のサポートプレートは,交換器全体の重量を支える.様々な厳しい環境で安定して動作し,熱交換器の振動と扭曲を防ぐことができます.
2固定作用: 交換器のサポートプレートは,交換器の動作中に振動や衝撃により移動するのを防ぐために,交換器を基礎にしっかり固定することができます.
3. バランス付け負荷の役割: 熱交換器のサポートプレートは,パイプラインと設備の重量と潜在的なエネルギーをバランス,熱交換器の負荷を減らすことができます.過剰な外力による損傷から保護する.
熱交換器のサポートプレートが熱交換器で重要な役割を果たしていることがわかります.正しく選択され,インストールされたサポートプレートのみは,正常な動作と熱交換器の長期的安定性を保証することができます熱エネルギーの利用率を向上させ,エネルギー節約と排出量を削減し,原材料コストを削減する.
簡単に言うと,交換器の支架板は交換器の重要な部分であり,その役割は非常に明白です.サポートプレートの正しい選択と設置のみは,長期にわたって安定した熱交換器の動作と効率的で省エネの熱エネルギーの利用を保証することができます.
SA36 熱特性
|
熱伝導性 |
50 W/m-K |
SA36 張力強度
|
張力強度 |
190 GPa |
適用:
熱交換器
