| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | P11, 1 1/4Cr-1/2Mo |
| 最小注文数量: | 1000kg |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 顧客の条件/木の場合のパッキングに従って |
| 受渡し時間: | 30日 |
| 支払条件: | T/T、一覧でL/C |
| 供給の能力: | 月産500トン |
| スタンダード: | ASTM A335 | 材料のグレード: | P11, 1 1/4Cr-1/2Mo |
|---|---|---|---|
| 破壊的でない検査: | E213,E309,E570の練習について | メカニカルテスト: | 横面試験,長面張力試験,硬度試験,平坦化試験,屈曲試験 |
| 適用する: | 石油精製所 | 適用装置: | API標準560 燃焼式ヒーター |
| アプリケーション セクション: | 放射性部分 | ||
| ハイライト: | グレード P11 合金鋼のシームレスパイプ,ASTM A335合金鋼のシームレスパイプ,ヒーター 放射性合金 ステールシームレスパイプ |
||

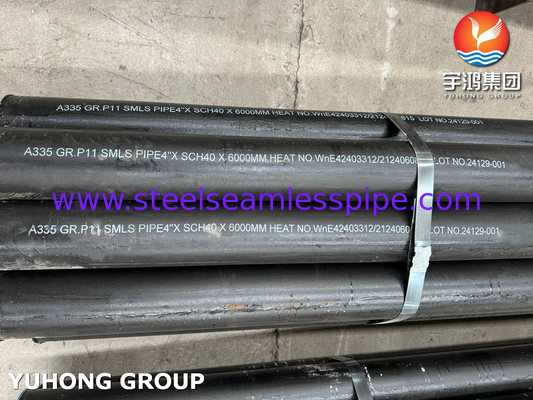

ASTM A335 グレード 1¼Cr-½Mo API規格560 焚き火ヒーター用 P11 合金鋼シームレスパイプ
ASTM A335 グレード P11 (1¼Cr-½Mo) シームレスパイプは、焚き火ヒーターにおいて優れた高温クリープ耐性と酸化安定性を提供します。 API 560 準拠に設計されており、これらのパイプは、最大550℃の放射/対流セクションで信頼性の高い性能を保証します。炭化水素処理に最適で、重要なヒーターチューブサービスにおいて、溶接性、応力許容度、コスト効率を兼ね備えています。
ASTM A335 グレード P11 (1¼Cr-½Mo) の化学組成
| 元素 | 組成 (% 重量) |
|---|---|
| 炭素 (C) | 0.05–0.15 |
| マンガン (Mn) | 0.30–0.60 |
| リン (P) | ≤ 0.025 |
| 硫黄 (S) | ≤ 0.025 |
| ケイ素 (Si) | 0.50–1.00 |
| クロム (Cr) | 1.00–1.50 |
| モリブデン (Mo) | 0.44–0.65 |
| 注記 | 残留物 (Cu、Niなど) ≤ 0.50% (合計) |
ASTM A335 P11 の機械的特性
| 特性 | 値 |
|---|---|
| 引張強さ | ≥ 415 MPa (60 ksi) |
| 降伏強さ | ≥ 205 MPa (30 ksi) |
| 伸び (50mm ゲージ) | ≥ 30% (肉厚によって異なる) |
| 硬度 (最大) | 197 HBW / 207 HV |
| 衝撃試験 | シャルピーVノッチ ≥ 20J @ 20°C (仕様によるオプション) |
| 注記 | 特性は熱処理後 (焼ならし + 焼き戻し) に適用されます |
規格間の P11 の同等グレード
| 規格 | グレード指定 | UNS番号 | 一般名 |
|---|---|---|---|
| ASTM/ASME | A335 Gr. P11 | K11597 | 1¼Cr-½Mo |
| EN | 13CrMo4-5 | 1.7335 | 13CrMo4-5 |
| ISO | CrMo 1 1/4 1/2 | - | - |
| JIS | STPA 25 | - | クロムモリブデンパイプ |
| 注記 | UNS K11597 は、普遍的なクロススタンダード識別子です |
焚き火ヒーターにおける一般的な合金チューブ
| 合金グレード | 一般的な指定 | 焚き火ヒーターでの一般的な使用 | 使用される理由 |
|---|---|---|---|
| 炭素鋼 | A106 Gr.B / A53 | 低温セクション、エコノマイザー | ≤ 425℃で費用対効果が高い |
| 1¼Cr-½Mo | シームレスパイプは、要求の厳しい放射/対流環境に実績のあるソリューションを提供します。バランスの取れたクロムモリブデン化学組成は、優れた強度、熱安定性、耐食性を提供します。 | 放射/対流セクション (≤ 550℃) | クリープ耐性、溶接性 |
| 2¼Cr-1Mo | ASTM A335 P22 | 高温放射セクション (≤ 575℃) | P11よりも優れたクリープ強度 |
| 9Cr-1Mo | ASTM A335 P9 | 過熱器 (≤ 650℃) | 耐酸化性 |
| 合金800H/HT | UNS N08810/11 | 高温クラッカー (≤ 900℃) | 浸炭/耐酸化性 |
焚き火ヒーターの放射セクションコンポーネント
| コンポーネント | 機能 |
|---|---|
| 放射チューブ | プロセス流体を収容し、直接火炎放射を吸収します |
| バーナー | チューブを加熱するための火炎を生成します |
| 耐火ライニング | 壁/床を断熱し、熱をチューブに反射します |
| チューブサポート | チューブを所定の位置に保持します (例: ガイド、ハンガー) |
| 衝撃/サイトドア | 目視検査と緊急アクセスを可能にします |
| ヘッダーパイプ | チューブバンクへの/からの流体を分配します |
| クロスオーバー配管 | 放射/対流セクションを接続します |
| 鋼製ケーシング | 断熱材を収容する構造エンクロージャ |
| スタック/ダンパー | ドラフト制御付きの排ガス出口経路 (対流セクションに接続) |
API 560 焚き火ヒーター向けに、ASTM A335 P11 シームレスパイプは、要求の厳しい放射/対流環境に実績のあるソリューションを提供します。バランスの取れたクロムモリブデン化学組成は、優れた強度、熱安定性、耐食性を提供します。 製油所/石油化学プラントでの長期的な高温運転向けに最適化されたP11パイプは、費用対効果の高い選択肢です。
