標準化炭素鋼チューブシート SA516 GR.70N 交換熱部品

概要

SA516 70級のチューブシート熱交換器,圧力容器,ボイラーで通常使用され,その機能はチューブを支える,適切な密封を確保すること高圧と高温の条件を管理する管状シートは,管と殻の間のインターフェースとして機能し,構造的整合性を維持しながら熱の転送を容易にするため,熱交換器の重要な部品です.

SA516 70級チューブシートは,圧力容器と熱交換器の建設における重要な部品です.適度な温度や圧力に耐性があるため,様々な産業用用途に最適です特に化学,石油化学,発電部門では長期間の性能と信頼性を確保するために,追加の表面処理や合金が必要かもしれません..

SA516 70級管状の主要特徴:

1材料の特性:

• 基礎材料:SA516 70級は,炭素含有量が比較的低く,拉伸強度が良好な炭素鋼である.通常,圧力容器に使用される.管状のシートに組み込まれており,高圧や温度変動に耐えるようにします..
• 張力強度: 70-90 ksi (485-620 MPa) で,高圧システムにおける機械的ストレスを処理するのに十分な強度を提供します.
• 性能強度: ≥ 38 ksi (260 MPa),チューブシートは永久的な変形なしにかなりの負荷に対応できるようにする.
• 伸縮: 8 インチ (200 mm) で少なくとも 20% で,操作中に一定程度の柔軟性と強さを保証します.
• 硬さ:通常は138×179 HB (ブリーネル) の範囲内であり,耐磨性や衝撃性がある.

2製造及び加工:

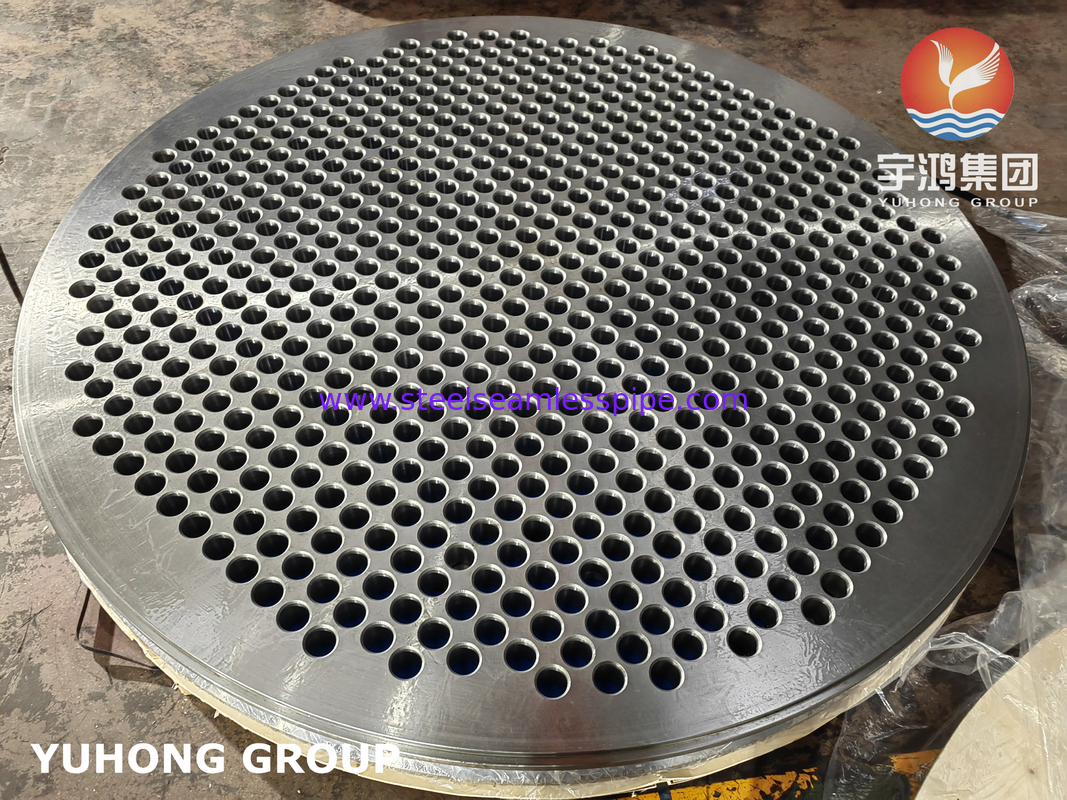

• チューブシート構造:チューブシートは,通常,厚い固体鋼板またはチューブを収容するために穴を開けまたは加工された鍛造部品である.穴は,適切なアライナインメントを確保し,管とシートのインターフェースで漏れを避けるために,精度に慎重に掘り出されます.
• 溶接性:SA516 70級は,チューブシートの製造に不可欠な良質の溶接性で知られています.この材料は,SMAW (シールド金属弧溶接) などの従来の方法を使用して溶接することができます., SAW (潜水弧溶接) とGTAW (ガスのウラン弧溶接)

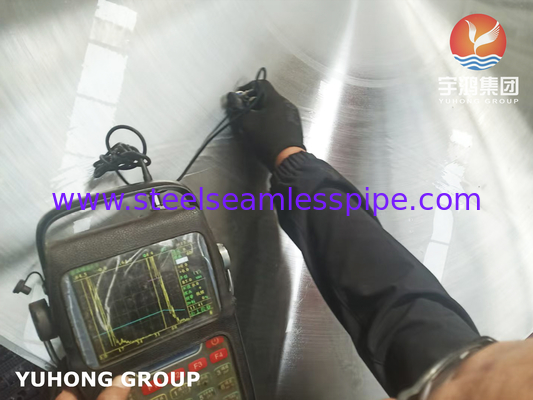

• 熱処理:製造後,チューブシートはしばしば熱処理 (例えば,正常化またはストレス解消) を受け,内部ストレスを軽減し強度を改善する.これは,割れ目や欠陥が故障を引き起こす可能性がある高圧アプリケーションで特に重要です..

3耐腐食性:

• SA516 70級は,一般的な腐食に対する固有の抵抗性があるが,厳しい化学物質や腐食性環境にさらされた管状は,追加のコーティング,内膜,耐腐蝕性のある合金で長時間使用できる.
• 腐食が懸念される環境でのアプリケーションでは,追加の表面処理や,チューブ用のインコネルやハステロイなどの合金の使用が必要かもしれません.

4圧力下での機械性能:

• 高圧耐性: 管材は,管を通して循環する液体の内部圧力に耐える必要があります. SA516 70級,強固な拉伸性および収力特性,管のシートが不具合なく大きな内部圧力に耐えるようにする.
• 耐熱性: 適度から高温の適用に適しており,通常は 400 ° F から 850 ° F (200 ° C から 450 ° C) の範囲で,熱交換器やボイラーでは一般的です.

5設計上の考慮事項:

• 厚さ: SA516 グレード 70 で作られたチューブシートは,圧力要求や熱交換器や圧力容器のサイズに応じて,様々な厚さで提供されています.厚さ は 数 インチ から 30 センチ 以上.

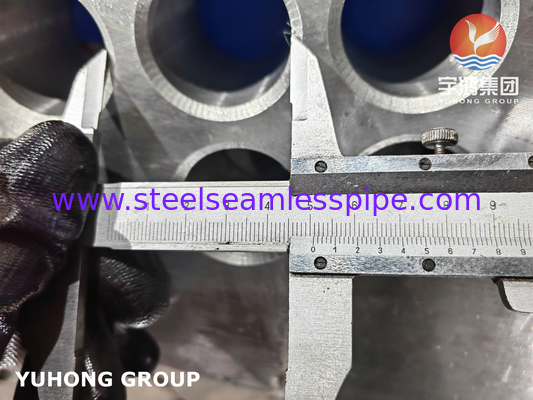

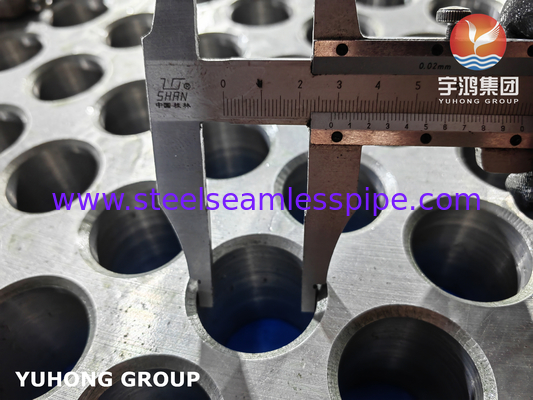

• 穴模様:穴模様の設計 (管の配置) と穴の大きさは,チューブシートの性能に不可欠です.通常,チューブは円形または四角形のピッチで配置されます.正確な穴直径で,適切なフィットが保証される.
• 密封面: 管状の密封面は,通常,漏れを防止し,管が適切に密封されていることを確保するために,滑らかな仕上げに機械加工されます.管とチューブシートとの間に漏れを防止するために,ガスケットまたは密封要素も必要かもしれません.

メカニカルプロパティ

化学組成

応用:

• 熱交換器:シェル・アンド・チューブと空気冷却式熱交換機の両方で使用され,チューブシートはチューブを固定する重要な部分です.
• 圧力容器:圧力容器では,管状のシートが異なる室を隔離する隔壁として機能します. 蒸気ボイラー,原子炉,石油化学,発電,化学産業.
• ボイラー:蒸気ボイラーではチューブシートが重要で,熱膨張と蒸気生成による圧力に耐えながら,チューブバンドルを固定します.
