シェルとチューブ熱交換器のためのステンレス鋼のバッフルとチューブシート

バフルと熱交換機で使用されるチューブシート

トューブシートとは何か?

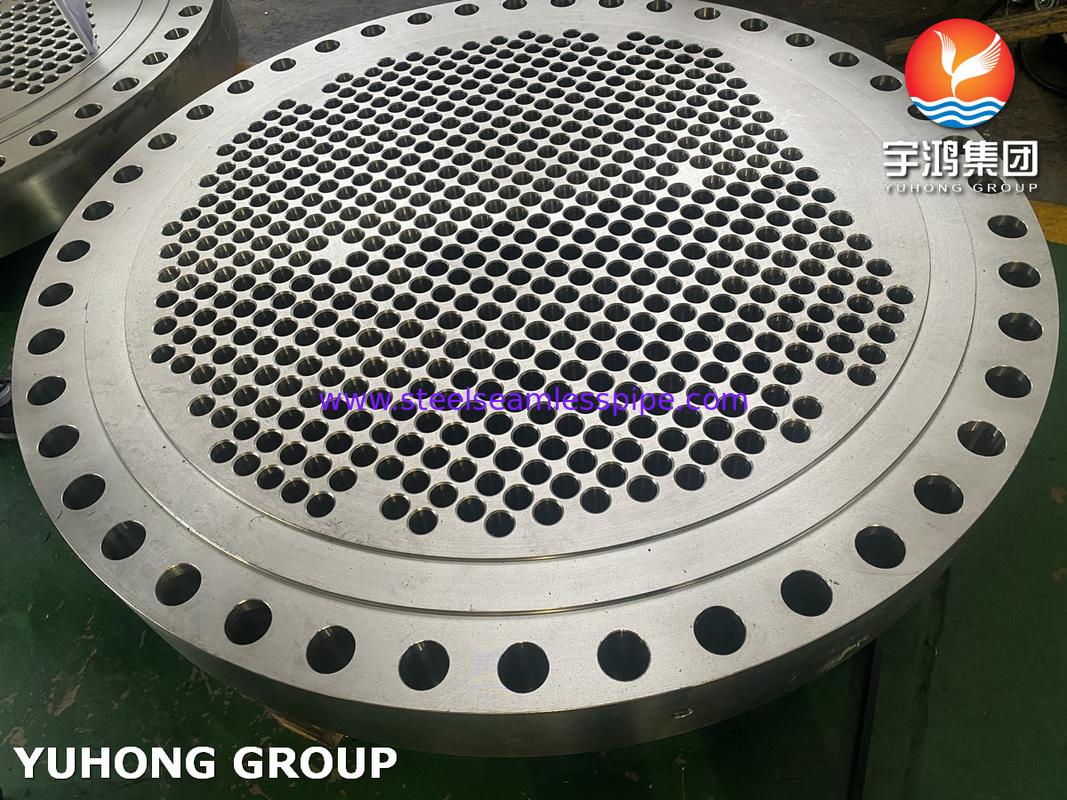

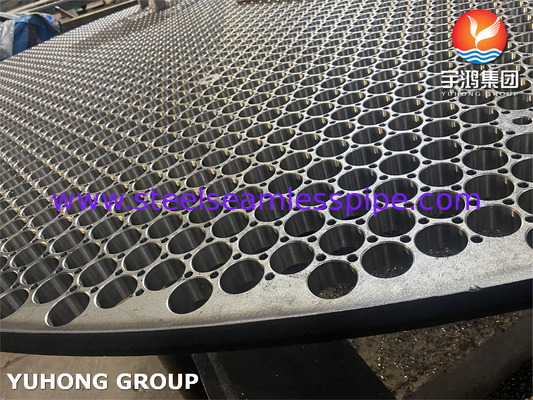

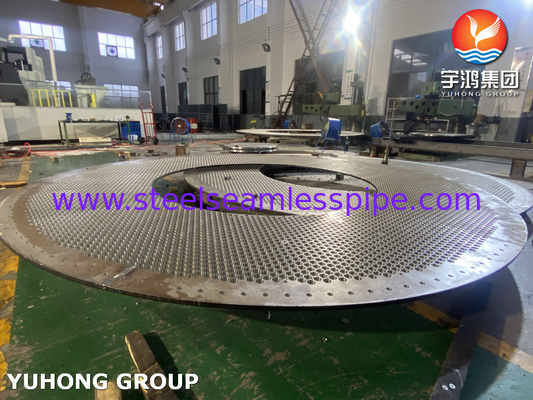

チューブシートは,シェル・アンド・チューブ熱交換器のチューブを支えるために使用されるプレートである.チューブは平行に並べられ,チューブシートによって支えられ,保持されている.管のシートは,開口を介して管をフィットできるように穴が開く円盤です.

バフルとチューブシートは両方が熱交換器の重要な部品ですが,彼らは異なる用途で,機器の異なる部分に位置しています.

チューブシートとは,穴を掘った平板のプレートで,シェルとチューブ熱交換器内のチューブを支えて固定するために使用されます.
管状のシートは,加熱または冷却する必要がある2つの液体を互いに分離する.1つの液体は管を通り,もう1つは外側 (シェル側) に流れる.
主要な機能は構造的整合性を確保し,管を固定し,2つの流体間の混合がないことを確保することです.

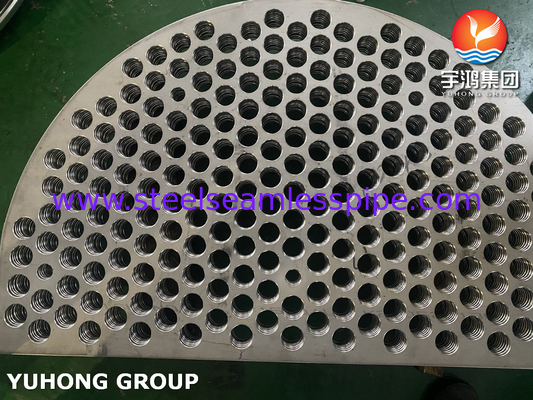

バフルは,通常,シェルとチューブ熱交換器のシェルの内側に設置される.それらはシェル側にある流体の流れ方向に垂直に配置されたプレートまたはセグメントである.

主な目的は 殻側流体の流れを 複数のチューブを通って導くこと熱伝達の効率を向上させるため,熱伝達は最小限に抑えられるような ターブランスを増やし,死亡ゾーンを削減する.

バフルは,流出誘発振動による管の振動を防止し,それによって管を損傷から保護する.

管状のシートは管を固定し,液体の混合を防ぐのに不可欠ですが,バッフルは管の外側の液体の流れを導いて熱伝達の効率を向上させます.

適用する

• 熱交換機と冷却機
• 海水システム
• 石油・ガス産業
• 化学加工
• 発電
• 淡水 装置
• 石油化学産業
• 造船業
