| Place of Origin: | China |
| ブランド名: | YUHONG |
| 証明: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
| Model Number: | ASME SA516 Gr.70 |
| Minimum Order Quantity: | 1pc |
|---|---|
| 価格: | 交渉可能 |
| Packaging Details: | Ply Wooden Case/Pallet/Customized |
| Delivery Time: | Depends On Quantity |
| Payment Terms: | T/T, L/C |
| Supply Ability: | ACCORDING TO CUSTOMER'S REQUEST |
| Specification: | ASME SA516 | NDT: | UT, PT MT |
|---|---|---|---|
| Grade: | 70 | Application: | Heat Exchanger, Boiler, Pressure Vessel, Chemical Reactor, Power Plant, Energy , Petrochemical |
| ハイライト: | 熱交換器 炭素鋼のバフルプレート,ASME SA516 バフルプレート,ASME SA516 Gr 70 熱交換器プレート |
||

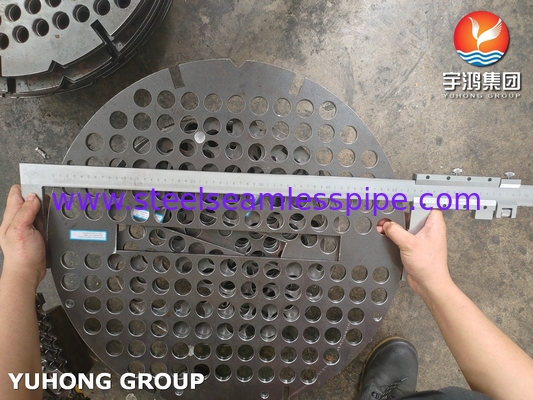

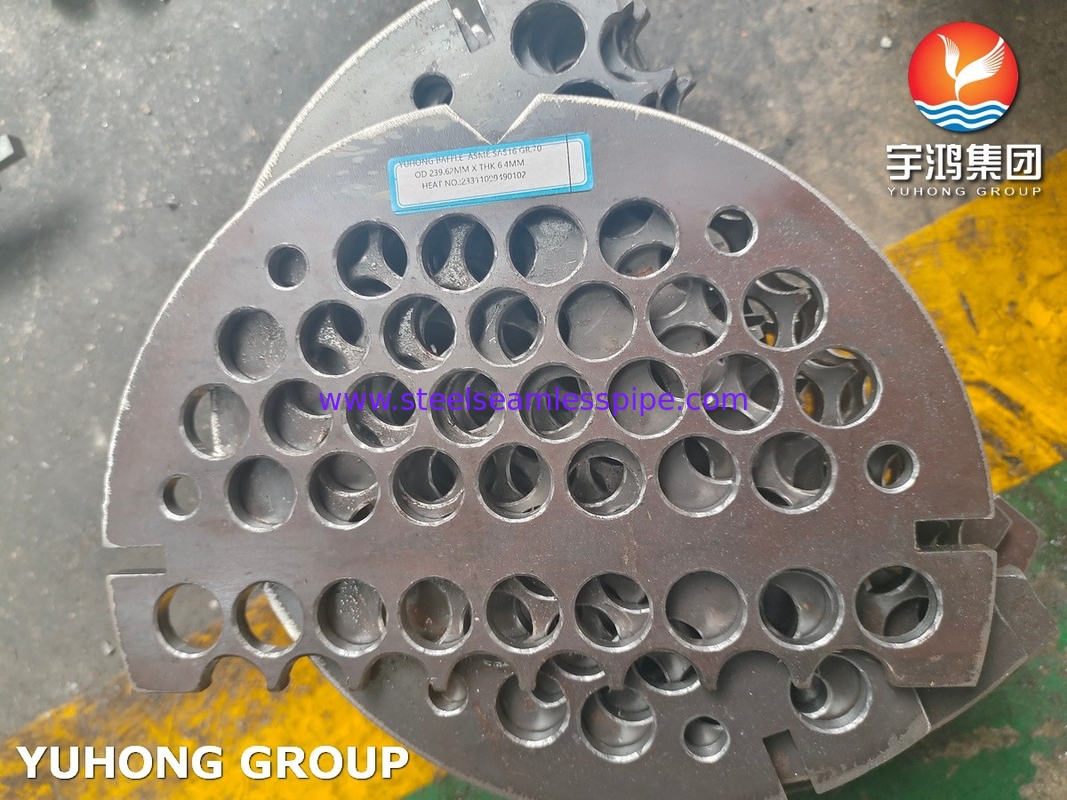

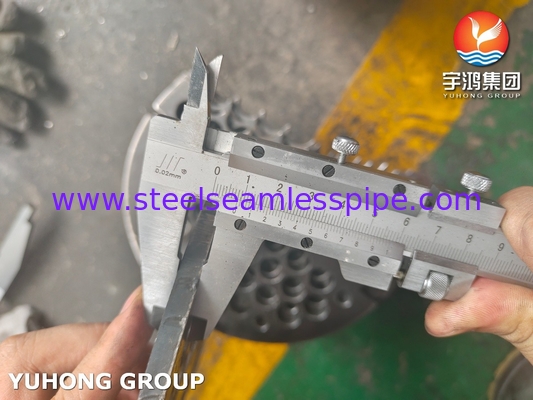

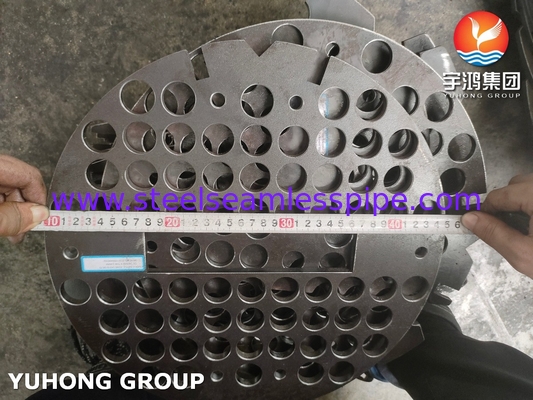

ASME SA516 Gr.70 熱交換器用炭素鋼のバッフルプレート
バッファルは様々な産業システム,特に熱交換機,ボイラー,蒸留柱などの機器の重要な部品です.このプレート は,通常,平ら で,戦略 的 に 容器 の 中 に 置かれ,さまざまな 目的 を 果たす薄いプレートやディスクで,外殻内に戦略的に配置され,液体の流れを方向化し,熱伝達の効率を向上させる.混乱を促し,停滞地帯の形成を防ぐ.
バフルは,組み立て中に管を導いて,流れによって引き起こされる振動を防止し,熱伝達を増加させるため,殻側流体を導きます.流体バイパスを防ぐために,彼らは殻の中にしっかりと収まる必要があります.バフルはスタンプされています管の穴の精密な製造により,簡単に組み立てられ,保守が保証されます.液体用途バッファルは通常,殻直径の20~30%を占め,ガス用では40~45%を占める. バッファルは圧力の低下を軽減し,均質な流体速度を確保するために均等に配置されている.
バフルプレートの効果:
(1) 殻側にある液体の流れ速度を増加させる.
(2) トルブルンスの強さを高める.
(3) 熱伝達の効率を向上させる
(4) 熱交換管を支える
バフルはどのように処理されていますか?
バフルの加工プロセスは,チューブシートと同じである.熱交換器には通常複数のバフルが必要であるため,それらは同時に組み立てられ,穴が開く必要がある.
バフルの材料は?
顧客の要求に応じて様々な材料を加工できます.従来の材料は炭素鋼,ステンレス鋼,合金鋼,銅です.一部の顧客は,銅ニッケル材料を必要とします顧客にはチタン材料が必要です
A516 GRの化学成分70
|
C について |
そうだ |
ミニ |
P |
S |
アール |
C.C. |
クー |
ニ |
モー |
Nb |
ティ |
V |
|
0.18 |
0.4 |
0.95/1.50 |
0.015 |
0.008 |
0.02 (分) |
0.3 |
0.3 |
0.3 |
0.08 |
0.01 |
0.03 |
0.02 |
同等の材料
| イギリス標準 | 欧州標準 | ASTM/ASME |
| BS1501-224-490A/B | EN10028 P355GH | A/SA516 - グレード70 |
メカニカル 要求
| メカニカルプロパティ | 価値 |
|---|---|
| 張力強度,MPa (ksi) | 485〜620 (70〜90) |
| 収力強度,mPa (ksi) | 260 (38) |
| 伸縮分 % 200mm (8インチ) | 17 |
| 伸縮分, % 50 mm (2 インチ) | 21 |
応用:
- 精製工場
- 石油とガス
- 発電
- 医薬品機器
- 紙パルス産業
