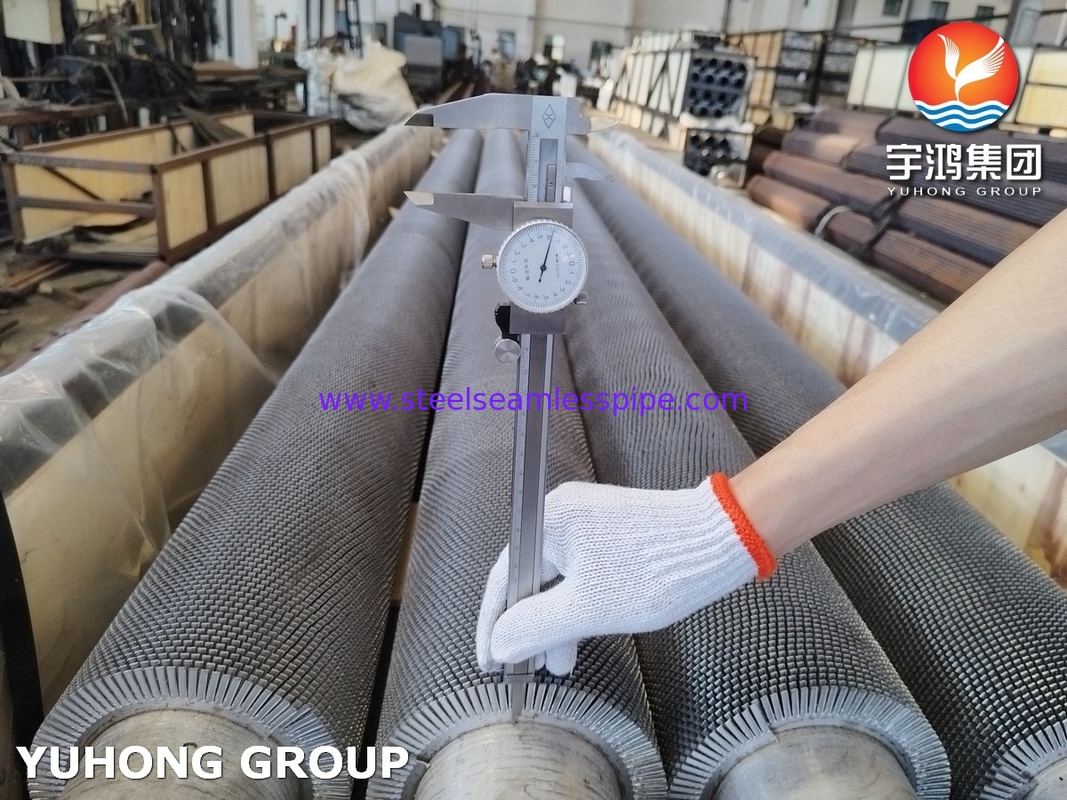

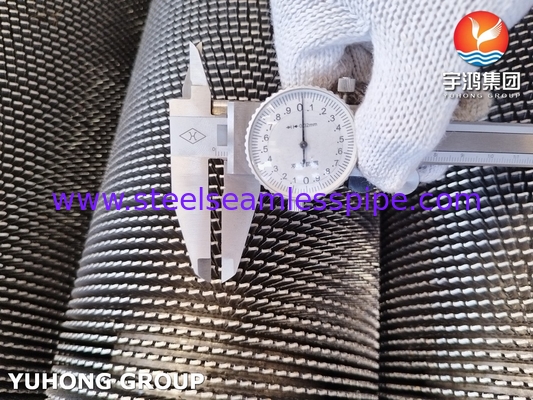

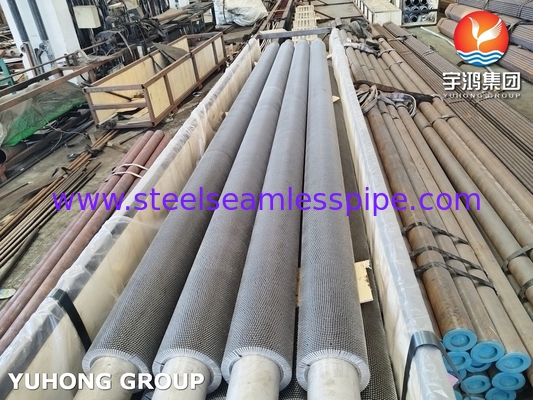

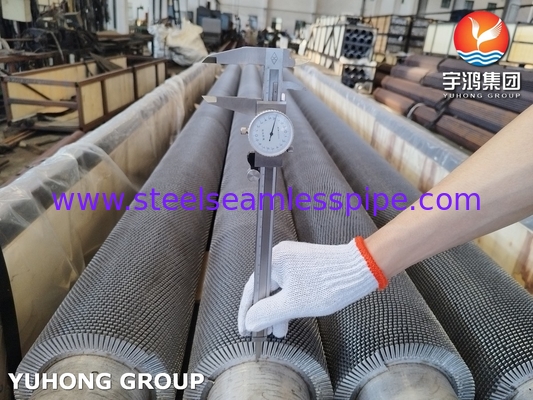

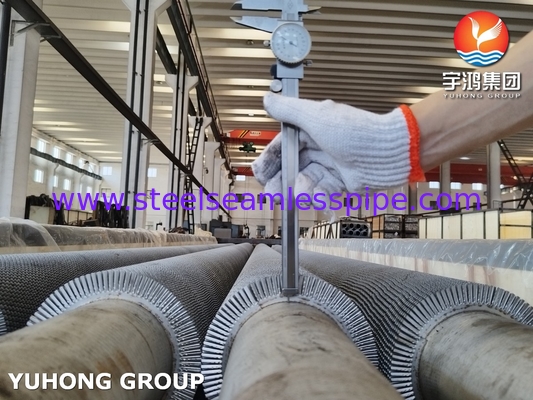

TP304H ステンレス鋼のシワ状のシワ状のチューブHFW (高周波溶接)

概要

TP304H ステンレス鋼のシワ状のペニント管熱交換管の一種で,TP304H ステンレスと歯ぎしりした羽高温環境では特に 優れた熱伝達性能を 実現します 材料や設計 典型的な用途の詳細を 詳しく見ていきましょう

歯ぎしりした羽目:

• TP304Hのステンレス鋼のフィニング管のシワ状のフィニングは,熱伝達のために利用可能な表面面積を増やすように設計されています.切断式 (あるいは 切断歯) の 設計 は,チューブ の 周りに 流れる 液体 に 渦巻き を 作り出す こと に よっ て,熱交換 の 効率 を 向上 さ せる液体と管の表面との接触を増加させる.
• この設計により,熱伝達の速度は改善され,特に周囲の液体がチューブ内の液体よりもはるかに低い温度にあるシステムでは,
• トルブランス発生: 歯列状 (ジグザグパターン) は,流体の翼周りを渦巻かせ,ラミナ流を妨害し,渦巻き流を促進し,コンベクト熱伝達を改善します.

ベースチューブ:

• ベースチューブは,TP304Hステンレス鋼ででき,チューブ自体も,高圧と高温条件を分解せずに処理できるようにします.チューブは滑らかまたは内部にフィニングができます.,熱交換器やボイラーシステムに 熱を転送するために必要な液体を運びます

HFW の 利点は:

• 効率的な熱伝達:

歯ぎしりしたフィンのデザインは,熱境界層を乱すことで,流体の混合を増加させ,熱伝達プロセスを強化する渦巻きを作り出します.

• 費用対効果の高い製造:

高周波溶接は,ベースチューブにフィンを固定するための迅速かつ効率的な方法であり,溶接や機械結合などの他の方法と比較して製造コストを削減します.

• 耐久性:

特にステンレス製の管は 腐食に優れた耐性を有し 化学工場や海洋用途などの厳しい環境に適しています

• コンパクトデザイン:

細かい設計で高熱伝送率を保証する 尖毛状のペニン管は,空間が限られたシステムでは特に価値があります.

• カスタマイズ:

HFWの歯列状のペニント管は,管の直径,ペニントの高さ,ペニントピッチ,材料の選択を含む特定の熱および機械的要求に合わせてカスタマイズすることができます.

HFWフィンのチューブとシロフィンのチューブとの違い

螺旋翼管は,螺旋翼管を基に開発された不規則な長面のタイプである.製造プロセスは,高周波の溶接された螺旋翼管の製造プロセスと類似していますしかし,その違いは,シグネチャードフィニングチューブを巻き込む前に,ストリップを局所的に切断し,隙間を切り取らなければならないことです.巻き込み中に切断された部分は自然に分離し,ギア形を形成します.高周波の溶接螺旋フィニングの歯の開口は,巻き込みプロセスを簡素化するだけでなく (非常に変形を減らす)固い結合,高強度,衝撃や機械的振動に対する耐熱性,良好な熱膨張性能,小流量損失,強い耐腐蝕性なども利点があります相当な拡散面長期間の寒冷で暑い作業条件下で変形することは容易ではなく,長期間の使用寿命があります.また,流れ境界層に損傷があるため,熱伝達を強化します.

SS304Hの化学成分

メカニカルプロパティSS304H

HFWのシワ状のフィニット管の用途:

• 熱交換機

• エアクーラー

• ボイラー

• 自動車用

• 発電所

• 海洋用途

• 化学加工
